Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2011 Металлорежущий инструмент (Всего 818 стр.)

Характеристики инструмента Korloy серии Fine Tools для внутреннего растачивания канавок, профильного точения и нарезки резьбы Система обозначения державок

219 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный Стр.C31

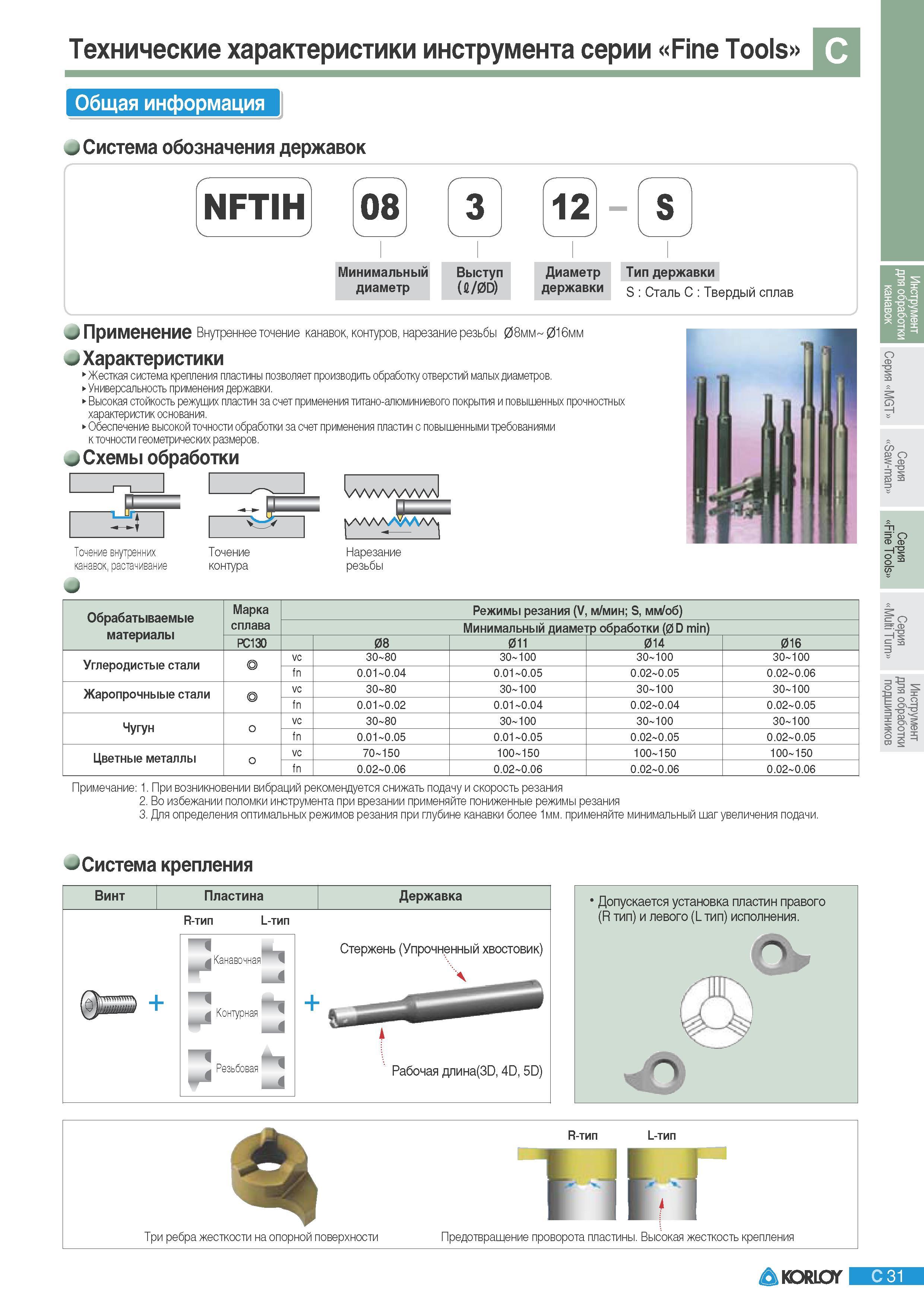

219 Характеристики инструмента Korloy серии Fine Tools для внутреннего растачивания канавок, профильного точения и нарезки резьбы Система обозначения державок Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для металлообрабатывающих станков и оборудования Стр. C31

Характеристики инструмента Korloy серии Fine Tools для внутреннего растачивания канавок, профильного точения и нарезки резьбы Система обозначения державок

Характеристики инструмента Korloy серии Fine Tools для внутреннего растачивания канавок, профильного точения и нарезки резьбы Система обозначения державок _ NFTIH 08 3 12 S Минимальный Выступ Диаметр Тип державки диаметр (A 0D) державки S Сталь C Твердый сплав Применение Внутреннее точение канавок контуров нарезание резьбы 0 8мм 016мм J Характеристики Жесткая система крепления пластины позволяет производить обработку отверстий малых диаметров. Универсальность применения державки. Высокая стойкость режущих пластин за счет применения титано-алюминиевого покрытия и повышенных прочностных характеристик основания. Обеспечение высокой точности обработки за счет применения пластин с повышенными требованиями к точности геометрических размеров. Схемы обработки U VWNAAAA Точение внутренних канавок растачивание Точение контура jvWNA VNAAAj Нарезание резьбы Обрабатываемые материалы Марка сплава Режимы резания (V мин; S мм/об) Минимальный диаметр обработки (0 D min) РС130 08 011 014 016 Углеродистые стали vc 30 80 30 100 30 100 30 100 fn 0.01 0.04 0.01 0.05 0.02 0.05 0.02 0.06 Жаропрочныые стали vc 30 80 30 100 30 100 30 100 fn 0.01 0.02 0.01 0.04 0.02 0.04 0.02 0.05 Чугун о vc 30 80 30 100 30 100 30 100 fn 0.01 0.05 0.01 0.05 0.02 0.05 0.02 0.05 Цветные металлы о vc 70 150 100 150 100 150 100 150 fn 0.02 0.06 0.02 0.06 0.02 0.06 0.02 0.06 В о e о TU 33 Е о у и 04 Is ко о к в и Примечание 1. При возникновении вибраций рекомендуется снижать подачу и скорость резания 2. Во избежании поломки инструмента при врезании применяйте пониженные режимы резания 3. Для определения оптимальных режимов резания при глубине канавки более 1мм. применяйте минимальный шаг увеличения подачи. -'Система крепления Винт Пластина Державка R-тип L-тип Канавочная Стержень (Упрочненный хвостовик) Контурная + Резьбовая Рабочая длина 4D 5D) KORLOY C 31Технические Общая информация




См.также / See also :

Режущие твердосплавные пластины и державки Korloy для точения канавок и отрезки на токарных станках


Указатель общего каталога инструмента и оснастки KORLOY 2011 на русском языке





Каталог KORLOY 2011 Металлорежущий инструмент (Всего 818 стр.)

216 Канавочные державки Korloy Точение узких канавок ТВ Правое исполнение (мм) Обозначение Наличие H(h) W L в S Применяемые Кронштейн Шпилька Ключ пластины ТВН Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для станков Стр. C28216 217 Канавочные державки Korloy GH Точение кольцевых канавок GO GS Правое исполнение (мм) Обозначение Наличие H(h) W L S Применяемые Кронштейн Шпилька Штифт Клю Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для станков Стр. C29217 218 Державки Korloy для канавочных перетачиваемых пластин ЕН Перетачиваемый тип ESB (мм) Обозначение Наличие H(h) W L S Применяемые пластины Кронштейн Винткрон Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для станков Стр. C30218 220 Державки Korloy серии Fine Tools NFTF NFTT NFTG Наличие 3D ad T-utw Серия NFTIHA Э125С2 S16 14 569 00Э&4 0157 0 189 Э150С-2 У1В М2 2 7S6 0610 0 0394 0 183 Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для станков Стр. C32220 221 Державки Korloy серии Fine Tools Применяемые пластины (мм) Обозначение Твердый сплав с покрытием Шаг f Геометрия PC130 PC5300 08075R/L о 0 75 1 3 08085 R/L Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для станков Стр. C33221 222 Оптимальная геометрия стружечной канавки Korloy уменьшающая концентрацию напряжений Установка СМП Правильно Режущая кромка в верхнем положении Неправильно Каталог KORLOY 2011 Металлорежущий инструмент сборный и твердосплавный для станков Стр. C34222
