VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.) |
|||||
82 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.82 |
|||||

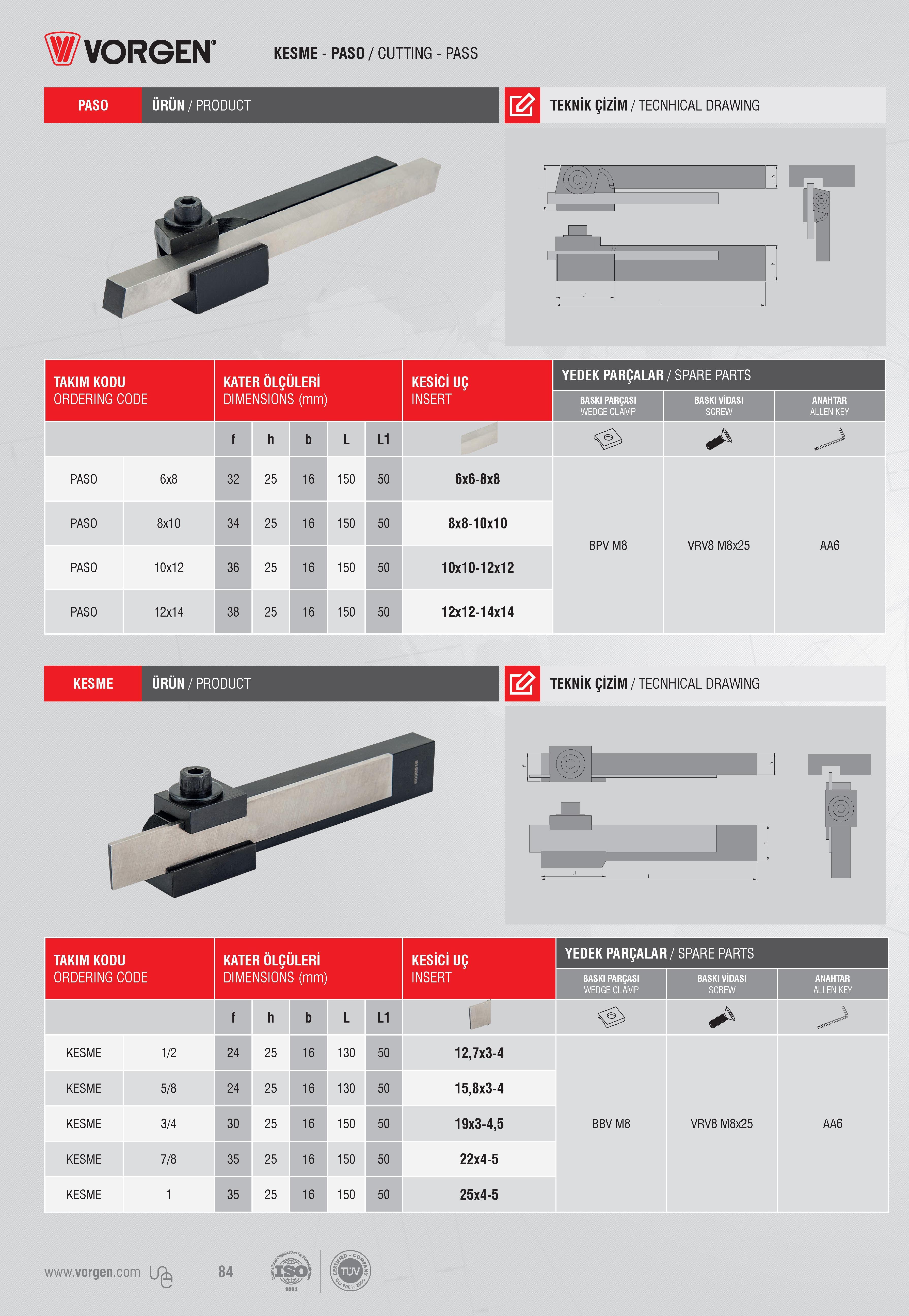

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 82 0082 Lab2u WVORGEN- KESME - PASO / CUTTING - PASS ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING % r TAKIM KODL KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW ANAHTAR ALLEN KEY f h b L L1 PASO 6x8 32 25 16 150 50 6x6-8x8 BPV M8 VRV8 M8x25 AA6 PASO 8x10 34 25 16 150 50 8x8-10x10 PASO 10x12 36 25 16 150 50 10x10-12x12 PASO 12x14 38 25 16 150 50 12x12-14x14 KESME ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING (.(2) I TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW ANAHTAR ALLEN KEY f h b L L1 0 KESME 1/2 24 25 16 130 50 12,7x3-4 BBV M8 VRV8 M8x25 AA6 KESME 5/8 24 25 16 130 50 15,8x3-4 KESME 3/4 30 25 16 150 50 19x3-4,5 KESME 7/8 35 25 16 150 50 22x4-5 KESME 1 35 25 16 150 50 25x4-5 84 (ISO 9001 |
|||||
