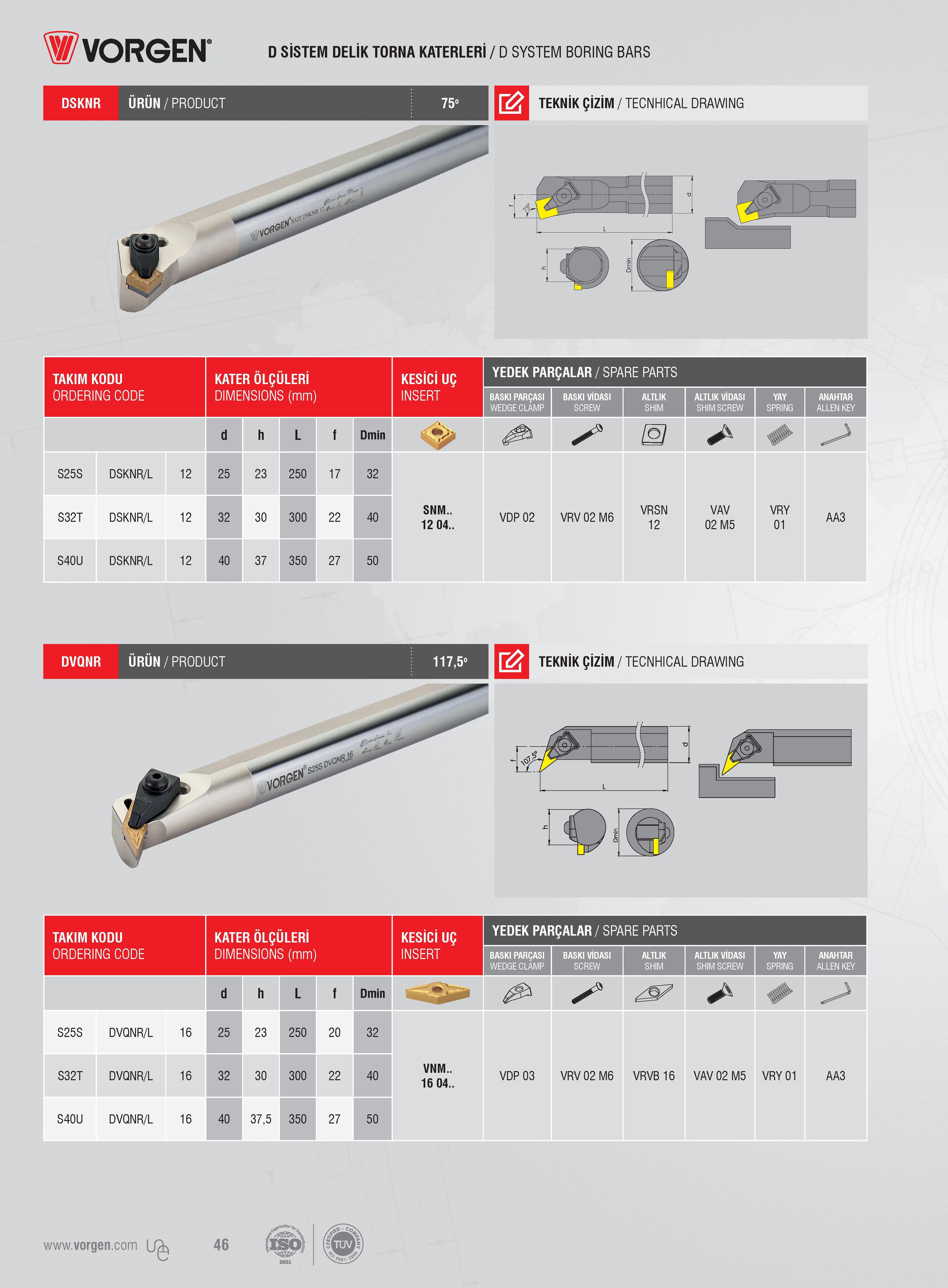

Vorgen D SİSTEM DELİK TORNA KATERLERİ / D SYSTEM BORING BARS DSKNR ÜRÜN/PRODUCT 75° M TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW ALTLIK SHIM ALTLIK VİDASI SHIM SCREW YAY SPRING ANAHTAR ALLEN KEY d h L f Dmin A S25S DSKNR/L 12 25 23 250 17 32 S32T DSKNR/L 12 32 30 300 22 40 SNM.. 12 04.. VDP 02 VRV 02 M6 VRSN 12 VAV 02 M5 VRY 01 AA3 S40U DSKNR/L 12 40 37 350 27 50 TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента KATER ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм d h L f Dmin S25S DVQNR/L 16 25 23 250 20 32 S32T DVQNR/L 16 32 30 300 22 40 S40U DVQNR/L 16 40 37,5 350 27 50 ç YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту INSERT BASKI PARÇASI BASKI VİDASI WEDGE CLAMP SCREW ALTLIK VİDASI SHIM SCREW YAY ANAHTAR SPRING ALLEN KEY VNM.. 16 04.. VDP 03 VRV02M6 VRVB 16 VAV02M5 VRY 01 AA3
