136 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.136

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 136 0136 Lab2u

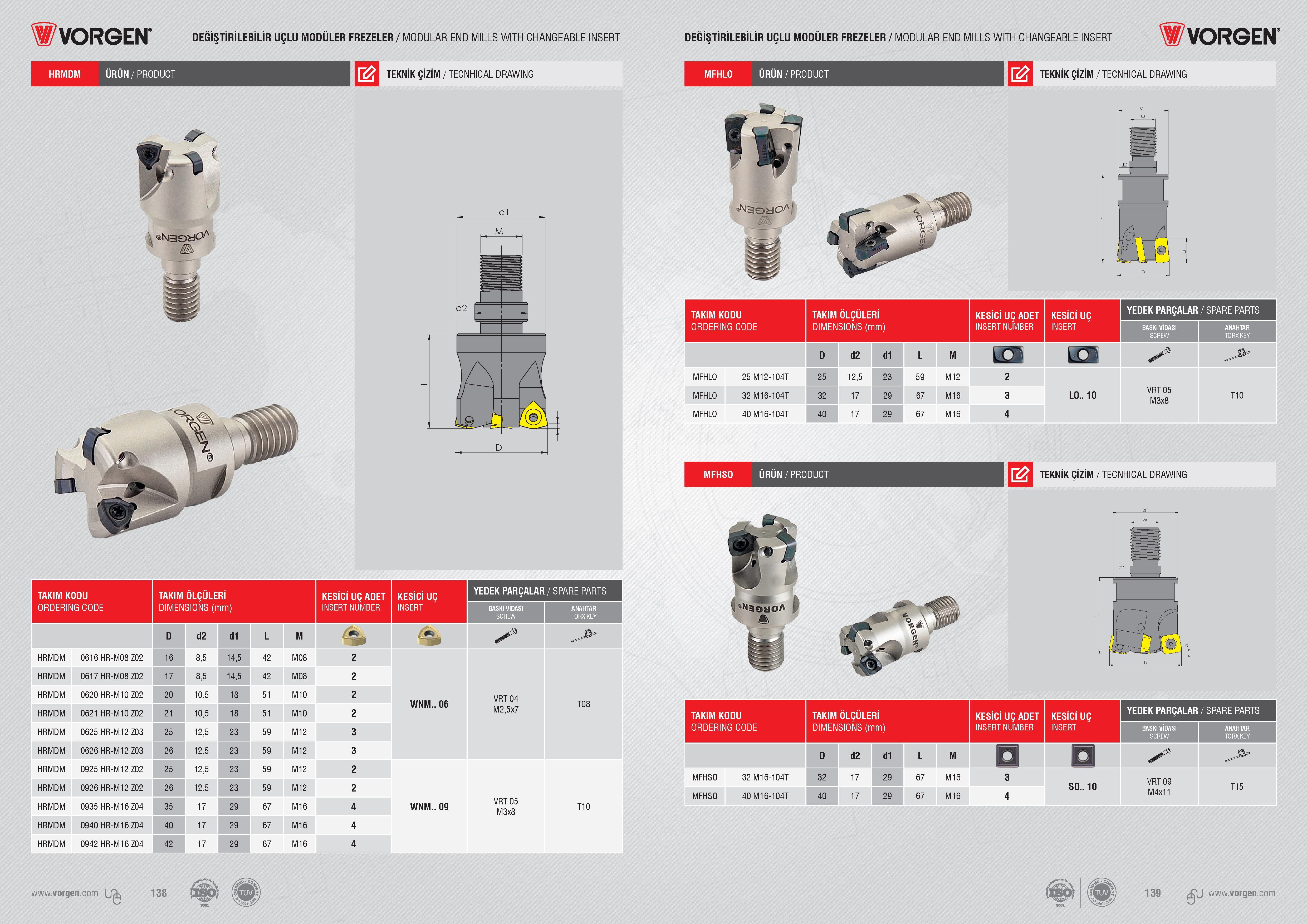

Vorgen HRMDM URUN/PRODUCT DEĞİŞTİRİLEBİLİR UÇLU MODULER FREZELER / MODULAR END MILLS WITH CHANGEABLE INSERT TEKNİK ÇİZİM / TECNHICAL DRAWING DEĞİŞTİRİLEBİLİR UÇLU MODÜLER FREZELER / MODULAR END MILLS WITH CHANGEABLE INSERT TEKNİK ÇİZİM / TECNHICAL DRAWING MFHLO ÜRÜN / PRODUCT Vorgen TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY D d2 di L M LS MFHLO 25 M12-104T 25 12,5 23 59 M12 2 MFHLO 32 M16-104T 32 17 29 67 M16 3 LO.. 10 VRT 05 M3x8 T10 MFHLO 40 M16-104T 40 17 29 67 M16 4 MFHSO ÜRÜN/PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY D d2 di L M S . HRMDM 0616 HR-M08 Z02 16 8,5 14,5 42 M08 2 HRMDM 0617 HR-M08 Z02 17 8,5 14,5 42 M08 2 HRMDM 0620 HR-M10 Z02 20 10,5 18 51 M10 2 WNM.. 06 VRT 04 TOQ HRMDM 0621 HR-M10 Z02 21 10,5 18 51 M10 2 M2,5x7 108 HRMDM 0625 HR-M12 Z03 25 12,5 23 59 M12 3 HRMDM 0626 HR-M12 Z03 26 12,5 23 59 M12 3 HRMDM 0925 HR-M12 Z02 25 12,5 23 59 M12 2 HRMDM 0926 HR-M12 Z02 26 12,5 23 59 M12 2 HRMDM 0935 HR-M16 Z04 35 17 29 67 M16 4 WNM.. 09 VRT 05 M3x8 T10 HRMDM 0940 HR-M16 Z04 40 17 29 67 M16 4 HRMDM 0942 HR-M16 Z04 42 17 29 67 M16 4 asuioA I TAKIM KODU TAKIM ÖLÇÜLERİ KESİCİ UÇ ADET KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT NUMBER INSERT BASKI VİDASI SCREW ANAHTAR TORX KEY D d2 di L M MFHSO 32 M16-104T 32 17 29 67 M16 3 co VRT 09 T1 R MFHSO 40 M16-104T 40 17 29 67 M16 4 M4x11 II5 138 139
