106 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.106 |
|||||

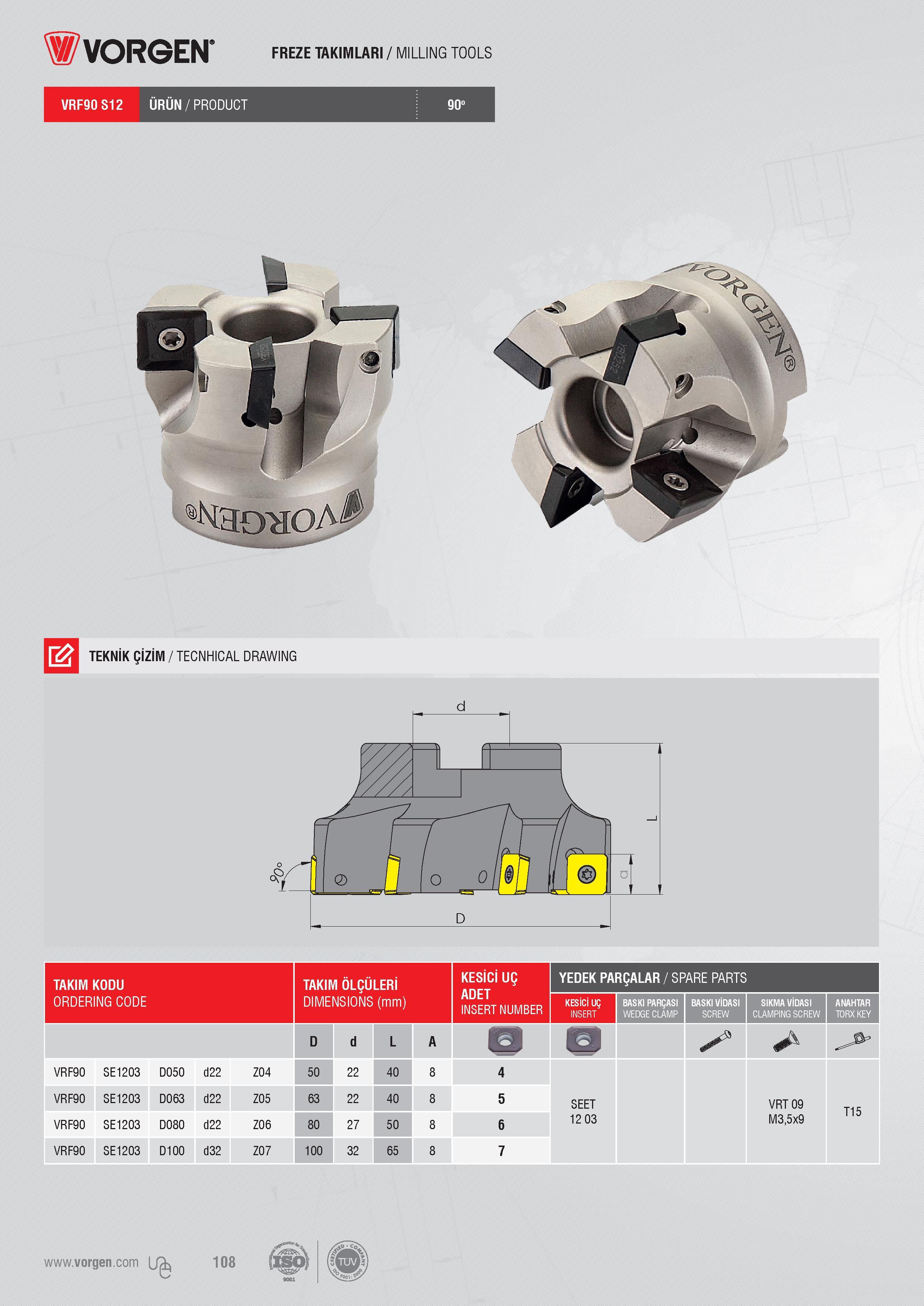

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 106 0106 Lab2u FREZE TAKIMLARI / MILLING TOOLS VRF90S12 ÜRÜN/PRODUCT 90" TEKNİK ÇİZİM / TECNHICAL DRAWING TAKIM KODU ORDERING CODE Код для заказа инструмента TAKIM ÖLÇÜLERİ DIMENSIONS (mm) Размеры указаны в мм KESİCİ UÇ ADET INSERT NUMBER D d L A o VRF90 SE1203 D050 d22 Z04 50 22 40 8 4 VRF90 SE1203 D063 d22 Z05 63 22 40 8 5 VRF90 SE1203 D080 d22 Z06 80 27 50 8 6 VRF90 SE1203 D100 d 32 Z07 100 32 65 8 7 108 YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту KESİCİ UÇ INSERT BASKI PARÇASI WEDGE CLAMP BASKI VİDASI SCREW SIKMA VİDASI CLAMPING SCREW ANAHTAR TORXKEY ftj SEET 12 03 VRT 09 M3,5x9 T15 |
|||||
