VORGEN | Каталог VORGEN 2018 Инструмент металлорежущий с СРП (Всего 169 стр.)

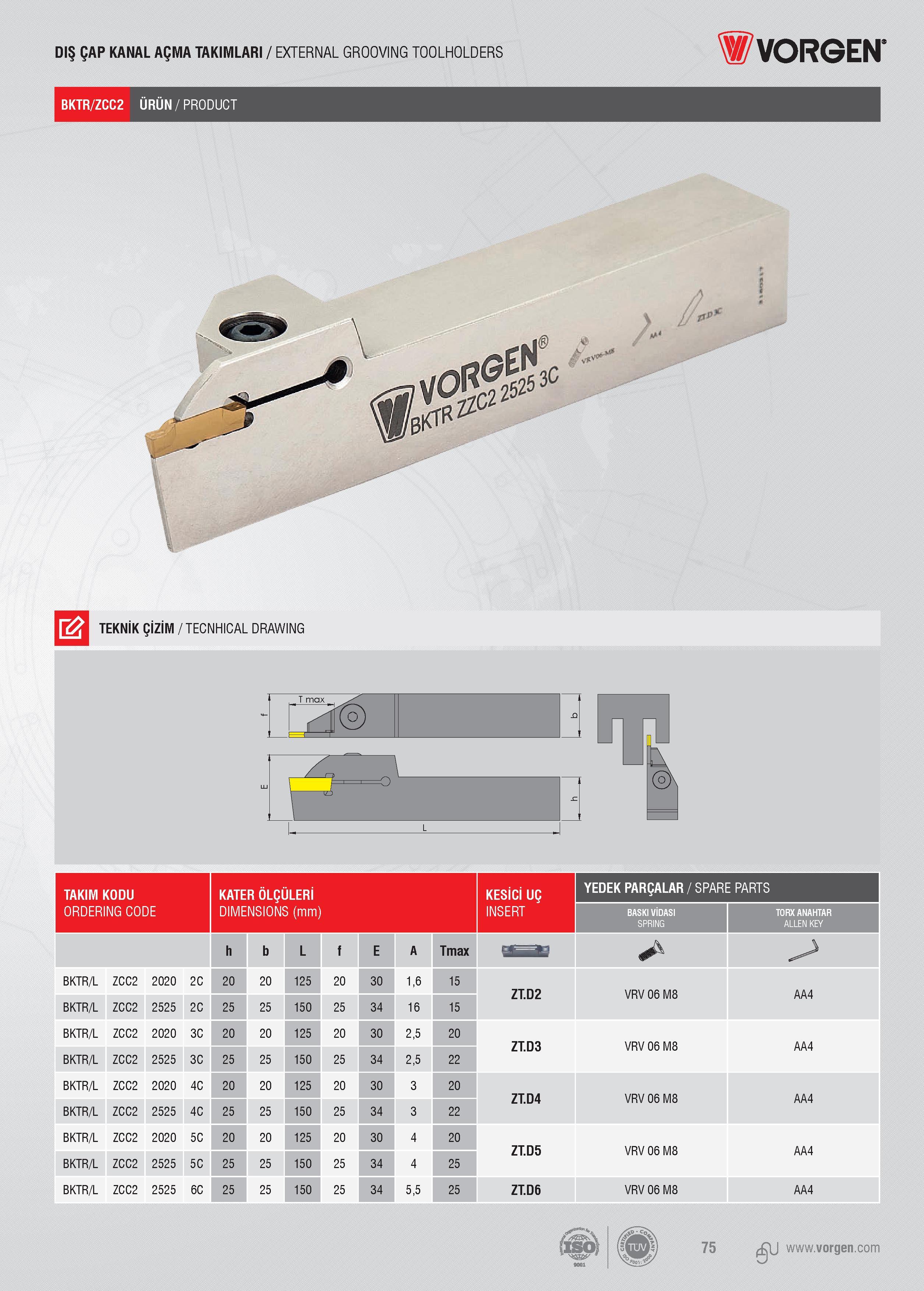

74 Каталог VORGEN 2018 Металлорежущий инструмент с режущими сменными пластинами Стр.74

74 DIŞ ÇAP KANAL AÇMA TAKIMLARI / EXTERNAL GROOVING TOOLHOLDERS Vorgen BKTR/2 ÜRÜN / PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING 75 TAKIM KODU KATER ÖLÇÜLER Каталог VORGEN 2018 Станочный инструмент с режущими сменными пластинами Токарные резцы Расточные державки и оправки Фрезы концевые и насадные с СРП Сверла Стр. 74

Каталог VORGEN 2018 Инструмент металлорежущий Стр. 74 0074 Lab2u

DIŞ ÇAP KANAL AÇMA TAKIMLARI / EXTERNAL GROOVING TOOLHOLDERS Vorgen BKTR/2 ÜRÜN / PRODUCT TEKNİK ÇİZİM / TECNHICAL DRAWING 75 TAKIM KODU KATER ÖLÇÜLERİ KESİCİ UÇ YEDEK PARÇALAR / SPARE PARTS Запасные части к сборному инструменту ORDERING CODE Код для заказа инструмента DIMENSIONS (mm) Размеры указаны в мм INSERT BASKI VİDASI SPRING TORX ANAHTAR ALLEN KEY h b L f E A Tmax I BKTR/L 2 2020 2C 20 20 125 20 30 1,6 15 ZT.D2 VRV 06 M8 AA4 BKTR/L 2 2525 2C 25 25 150 25 34 16 15 BKTR/L 2 2020 3C 20 20 125 20 30 2,5 20 ZT.D3 VRV 06 M8 AA4 BKTR/L 2 2525 3C 25 25 150 25 34 2,5 22 BKTR/L 2 2020 4C 20 20 125 20 30 3 20 ZT.D4 VRV 06 M8 AA4 BKTR/L 2 2525 4C 25 25 150 25 34 3 22 BKTR/L 2 2020 5C 20 20 125 20 30 4 20 ZT.D5 VRV 06 M8 AA4 BKTR/L 2 2525 5C 25 25 150 25 34 4 25 BKTR/L 2 2525 6C 25 25 150 25 34 5,5 25 ZT.D6 VRV 06 M8 AA4 gu
