1506 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TE33

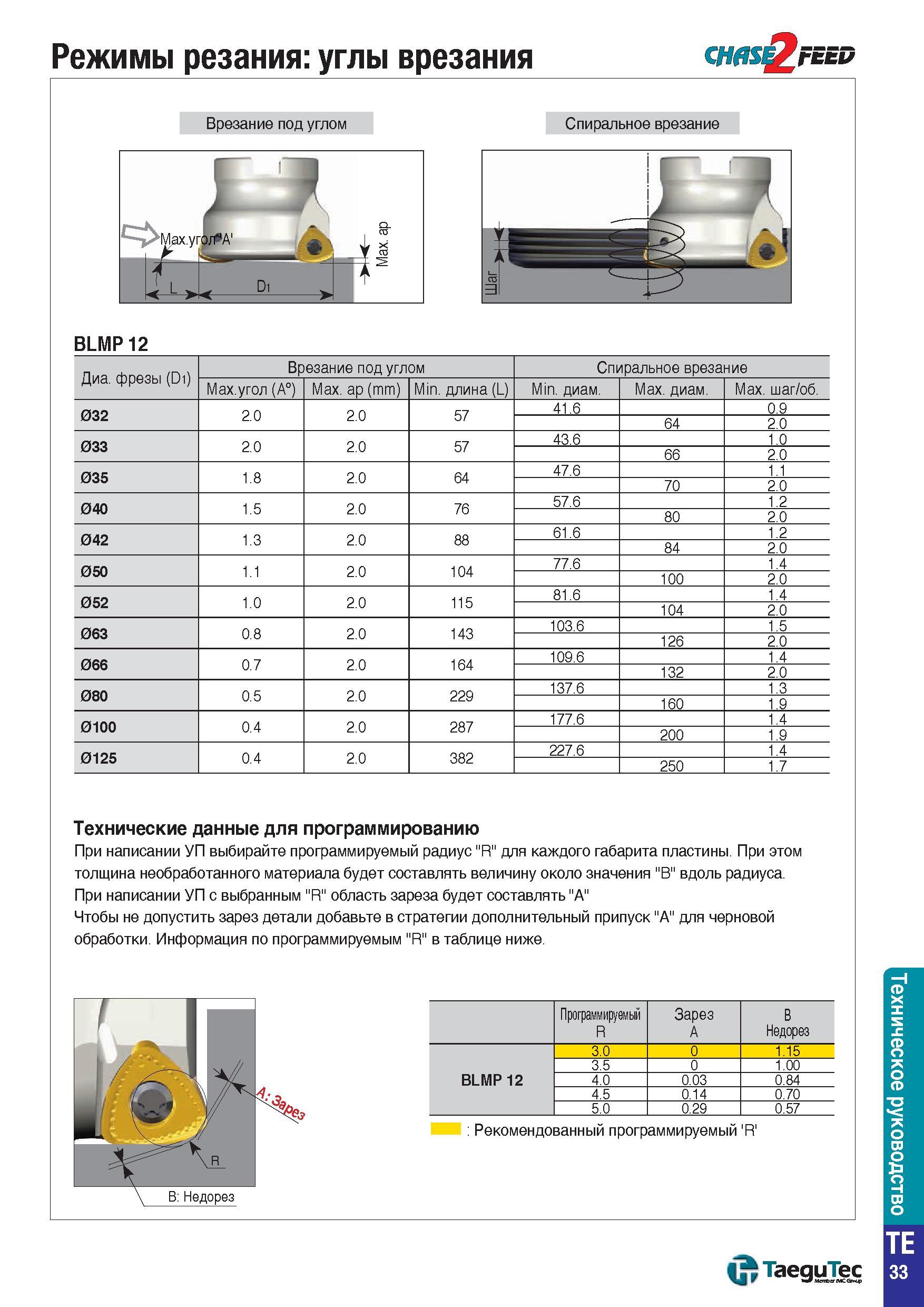

1506 Режимы резания углы врезания QHflS FEED Спиральное врезание BLMP 12 Диа фрезы (D1) Врезание под углом Спиральное врезание У угал (А°) Max ap (mm) Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TE33

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. TE33 1506 Lab2u

Режимы резания углы врезания QHflS FEED Спиральное врезание BLMP 12 Диа. фрезы (D1) Врезание под углом Спиральное врезание У угал (А°) Max. ap (mm) Min. длина (L) Минимальный диаметр Максимальный диаметр Max. шаг/об. 032 2.0 2.0 57 41.6 0.9 64 2.0 033 2.0 2.0 57 43.6 1.0 66 2.0 035 1.8 2.0 64 47.6 1.1 70 2.0 040 1.5 2.0 76 57.6 1.2 80 2.0 042 1.3 2.0 88 61.6 1.2 84 2.0 050 1.1 2.0 104 77.6 1.4 100 2.0 052 1.0 2.0 115 81.6 1.4 104 2.0 063 0.8 2.0 143 103.6 1.5 126 2.0 066 0.7 2.0 164 109.6 1.4 132 2.0 080 0.5 2.0 229 137.6 1.3 160 1.9 0100 0.4 2.0 287 177.6 1.4 200 1.9 0125 0.4 2.0 382 227.6 1.4 250 1.7 Технические данные для программированию При написании УП выбирайте программируемый радиус "R" для каждого габарита пластины. При этом толщина необработанного материала будет составлять величину около значения "B" вдоль радиуса. При написании УП с выбранным "R" область зареза будет составлять "А11 Чтобы не допустить зарез детали добавьте в стратегии дополнительный припуск "А" для черновой обработки. Информация по программируемым "R" в таблице ниже. Программируемый R Зарез A B Недорез BLMP 12 3.0 0 1.15 3.5 0 1.00 4.0 0.03 0.84 4.5 0.14 0.70 5.0 0.29 0.57 Рекомендованный программируемый 'R' TaeguTec TE 33 Техническое руководство
