1455 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TD42

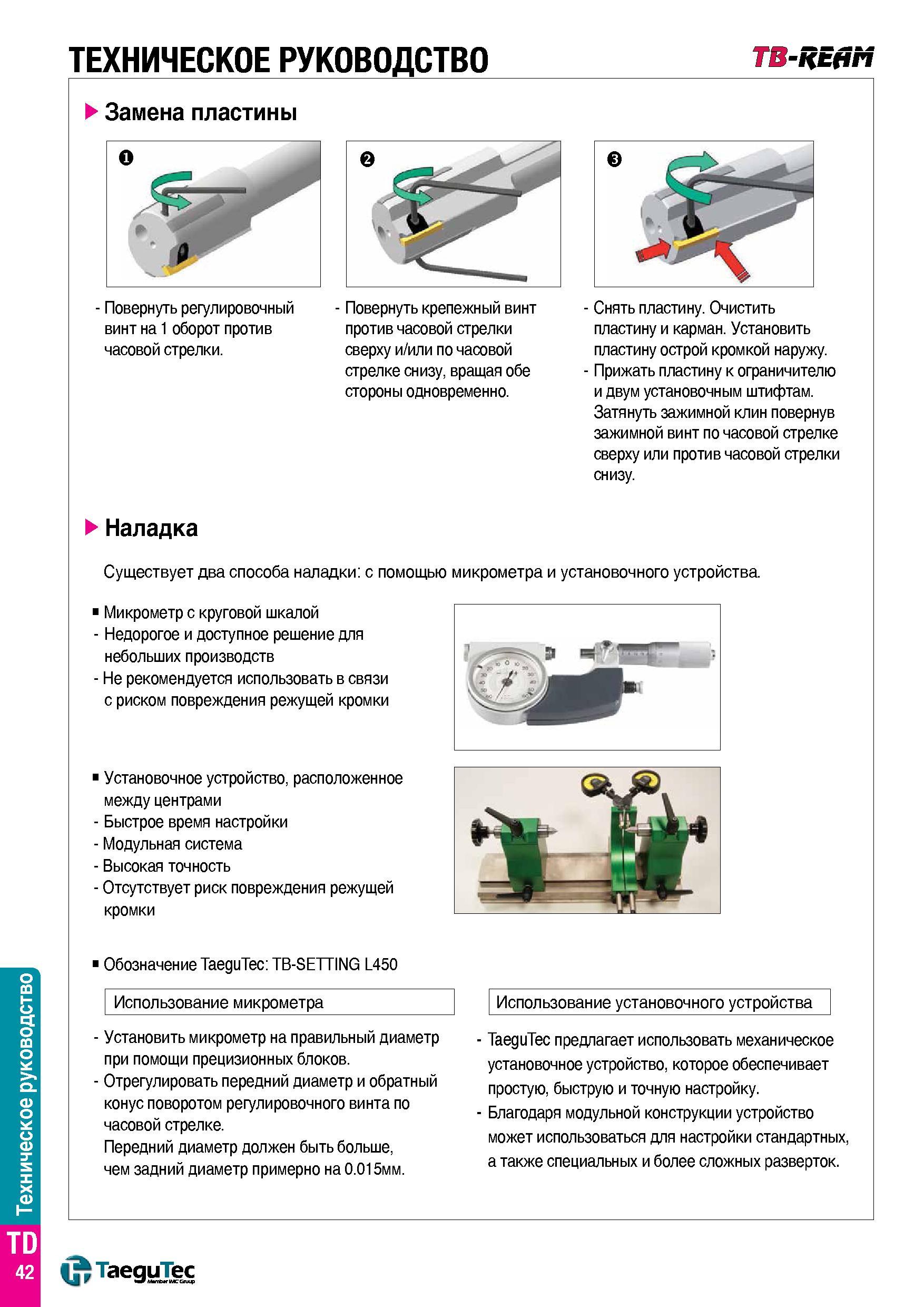

1455 Техническое руководство TB-REfiM Замена пластины - Повернуть регулировочный винт на 1 оборот против часовой стрелки Повернуть крепежный винт прот Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TD42

Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. TD42 1455 Lab2u

Техническое руководство TB-REfiM Замена пластины - Повернуть регулировочный винт на 1 оборот против часовой стрелки. Повернуть крепежный винт против часовой стрелки сверху и/или по часовой стрелке снизу, вращая обе стороны одновременно. Снять пластину. Очистить пластину и карман. Установить пластину острой кромкой наружу. Прижать пластину к ограничителю и двум установочным штифтам. Затянуть зажимной клин повернув зажимной винт по часовой стрелке сверху или против часовой стрелки снизу. наладка Существует два способа наладки с помощью микрометра и установочного устройства. Микрометр с круговой шкалой - Недорогое и доступное решение для небольших производств - Не рекомендуется использовать в связи с риском повреждения режущей кромки Установочное устройство, расположенное между центрами - Быстрое время настройки - Модульная система - Высокая точность - Отсутствует риск повреждения режущей кромки Обозначение TaeguTec TB-SETTING L450 Использование микрометра Использование установочного устройства Установить микрометр на правильный диаметр при помощи прецизионных блоков. Отрегулировать передний диаметр и обратный конус поворотом регулировочного винта по часовой стрелке. Передний диаметр должен быть больше, чем задний диаметр примерно на 0.015мм. - TaeguTec предлагает использовать механическое установочное устройство, которое обеспечивает простую, быструю и точную настройку. - Благодаря модульной конструкции устройство может использоваться для настройки стандартных, а также специальных и более сложных разверток. TaeguTec
