Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SECO | Каталог SECO 2015 Новый инструмент и оснастка Редакция 15-2 (Всего 420 стр.)




43 Каталог SECO 2015 Новый металлорежущий инструмент и инструментальная оснастка Редакция 15-2 Стр.43

43 Торцевые фрезы SECO Z Double Octomill 217 48-05 Для выбора пластин и рекомендаций по режимам резания см стр 44-45 Полная номенклатура пластин на стр 171 1 Каталог SECO 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и обрабатывающих комплексов Редакция 15-2 Стр. 43

Каталог SECO 2015 Новый инструмент Ред. 15-2 Стр. 43 0043 Lab2u

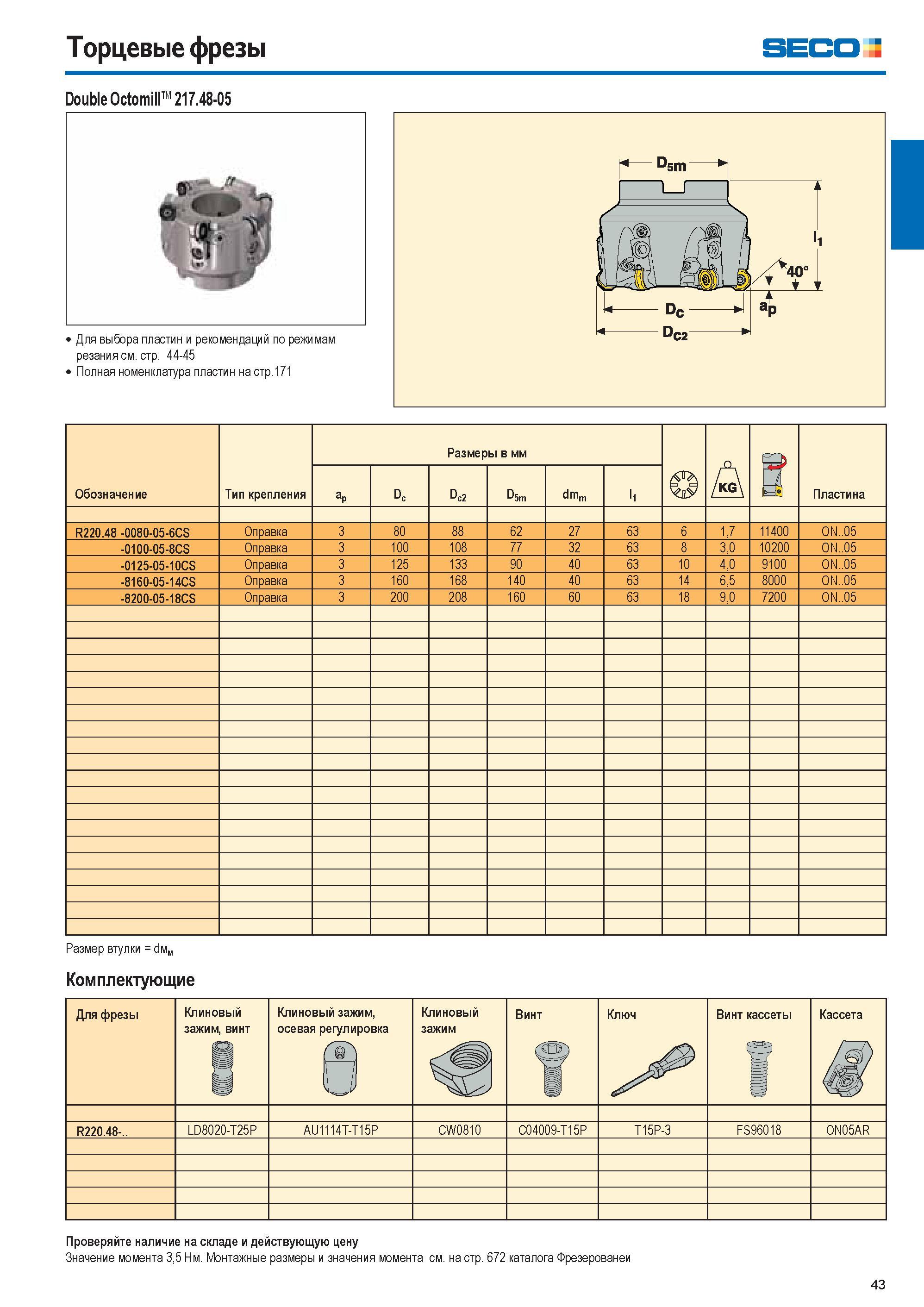

Торцевые фрезы SECO Z Double Octomill 217.48-05 Для выбора пластин и рекомендаций по режимам резания см. стр. 44-45 Полная номенклатура пластин на стр.171 1 Обозначение Тип крепления Размеры в мм A 1 Пластина ap Dc Dc2 D5m dmm h R220.48 -0080-05-6CS Оправка 3 80 88 62 27 63 6 1,7 11400 0N..05 -0100-05-8CS Оправка 3 100 108 77 32 63 8 3,0 10200 0N..05 -0125-05-10CS Оправка 3 125 133 90 40 63 10 4,0 9100 ON..05 -8160-05-14CS Оправка 3 160 168 140 40 63 14 6,5 8000 ON..05 -8200-05-18CS Оправка 3 200 208 160 60 63 18 9,0 7200 ON..05 Размер втулки ((мм Комплектующие Для фрезы Клиновый зажим, винт Клиновый зажим, осевая регулировка Клиновый зажим Винт Ключ Винт кассеты Кассета О R220.48-.. LD8020-T25P AU1114T-T15P CW0810 C04009-T15P T15P-3 FS96018 ON05AR Проверяйте наличие на складе и действующую цену Значение момента 3,5 Нм. Монтажные размеры и значения момента см. на стр. 672 каталога Фрезерование 43
