22 Каталог SECO 2015 Новый металлорежущий инструмент и оснастка Редакция 15-2 Стр.22

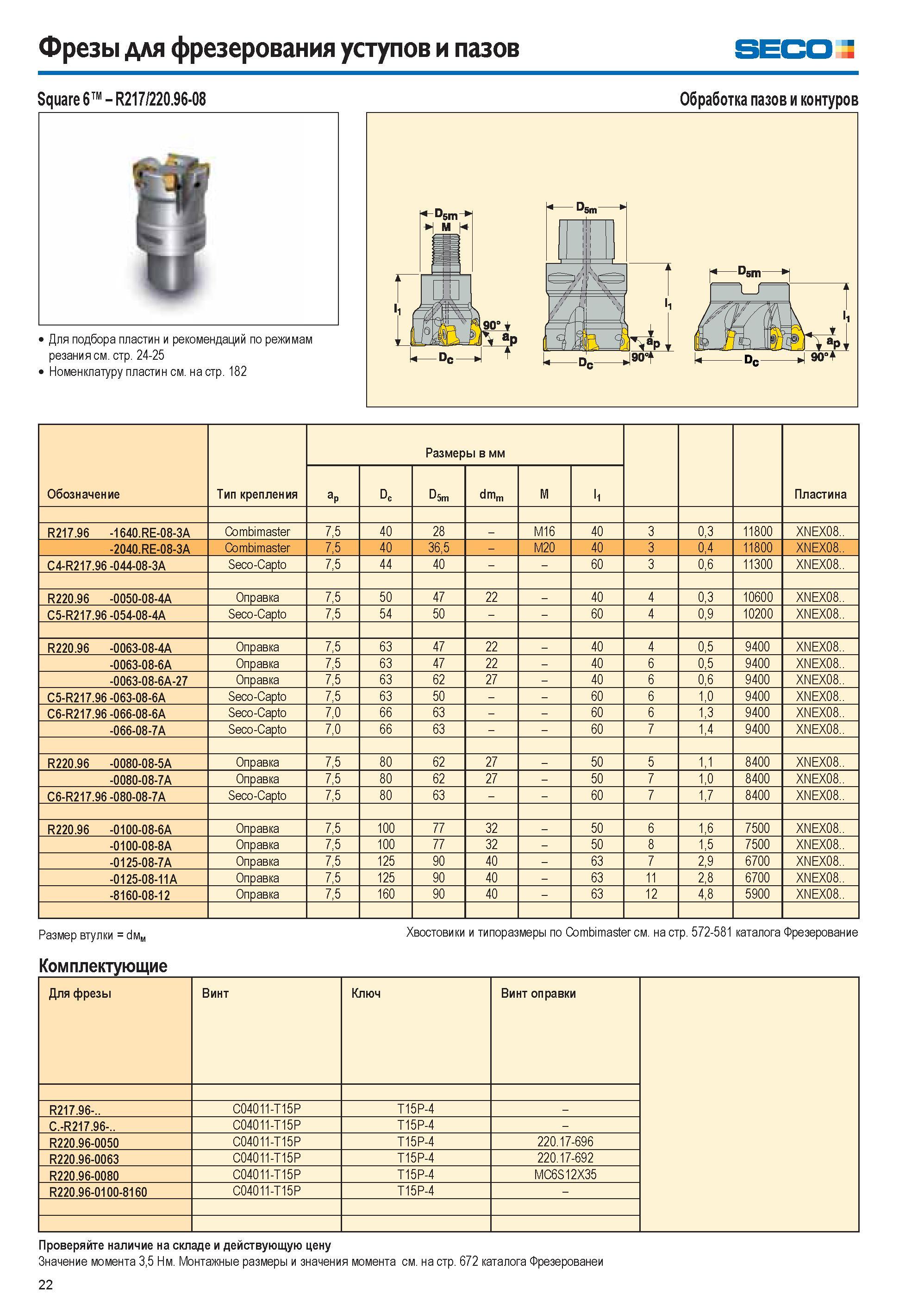

22 Фрезы для фрезерования уступов и пазов SECO Square 6 R217/220 96-08 Для подбора пластин и рекомендаций по режимам резания см стр 24-25 Номенклатуру пластин Каталог SECO 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и обрабатывающих комплексов Редакция 15-2 Стр. 22

Каталог SECO 2015 Новый инструмент Ред. 15-2 Стр. 22 0022 Lab2u

Фрезы для фрезерования уступов и пазов SECO Square 6 R217/220.96-08 Для подбора пластин и рекомендаций по режимам резания см. стр. 24-25 Номенклатуру пластин см. на стр. 182 Обработка пазов и контуров Обозначение Тип крепления Размеры в мм Пластина aP Dc D5m dmm M l1 R217.96 -1640.RE-08-3A Combimaster 7,5 40 28 M16 40 3 0,3 11800 XNEX08.. -2040.RE-08-3A Combimaster 7,5 40 36,5 M20 40 3 0,4 11800 XNEX08.. C4-R217.96 -044-08-3A Seco-Capto 7,5 44 40 60 3 0,6 11300 XNEX08.. R220.96 -0050-08-4A Оправка 7,5 50 47 22 40 4 0,3 10600 XNEX08.. C5-R217.96 -054-08-4A Seco-Capto 7,5 54 50 60 4 0,9 10200 XNEX08.. R220.96 -0063-08-4A Оправка 7,5 63 47 22 40 4 0,5 9400 XNEX08.. -0063-08-6A Оправка 7,5 63 47 22 40 6 0,5 9400 XNEX08.. -0063-08-6A-27 Оправка 7,5 63 62 27 40 6 0,6 9400 XNEX08.. C5-R217.96 -063-08-6A Seco-Capto 7,5 63 50 60 6 1,0 9400 XNEX08.. C6-R217.96 -066-08-6A Seco-Capto 7,0 66 63 60 6 1,3 9400 XNEX08.. -066-08-7A Seco-Capto 7,0 66 63 60 7 1,4 9400 XNEX08.. R220.96 -0080-08-5A Оправка 7,5 80 62 27 50 5 1,1 8400 XNEX08.. -0080-08-7A Оправка 7,5 80 62 27 50 7 1,0 8400 XNEX08.. C6-R217.96 -080-08-7A Seco-Capto 7,5 80 63 60 7 1,7 8400 XNEX08.. R220.96 -0100-08-6A Оправка 7,5 100 77 32 50 6 1,6 7500 XNEX08.. -0100-08-8A Оправка 7,5 100 77 32 50 8 1,5 7500 XNEX08.. -0125-08-7A Оправка 7,5 125 90 40 63 7 2,9 6700 XNEX08.. -0125-08-11A Оправка 7,5 125 90 40 63 11 2,8 6700 XNEX08.. -8160-08-12 Оправка 7,5 160 90 40 63 12 4,8 5900 XNEX08.. Размер втулки (мм Комплектующие Хвостовики и типоразмеры по Combimaster см. на стр. 572-581 каталога Фрезерование Для фрезы Винт Ключ Винт оправки R217.96-.. C04011-T15P T15P-4 C.-R217.96-.. C04011-T15P T15P-4 R220.96-0050 C04011-T15P T15P-4 220.17-696 R220.96-0063 C04011-T15P T15P-4 220.17-692 R220.96-0080 C04011-T15P T15P-4 MC6S12X35 R220.96-0100-8160 C04011-T15P T15P-4 Проверяйте наличие на складе и действующую цену Значение момента 3,5 Нм. Монтажные размеры и значения момента см. на стр. 672 каталога Фрезерование 22
