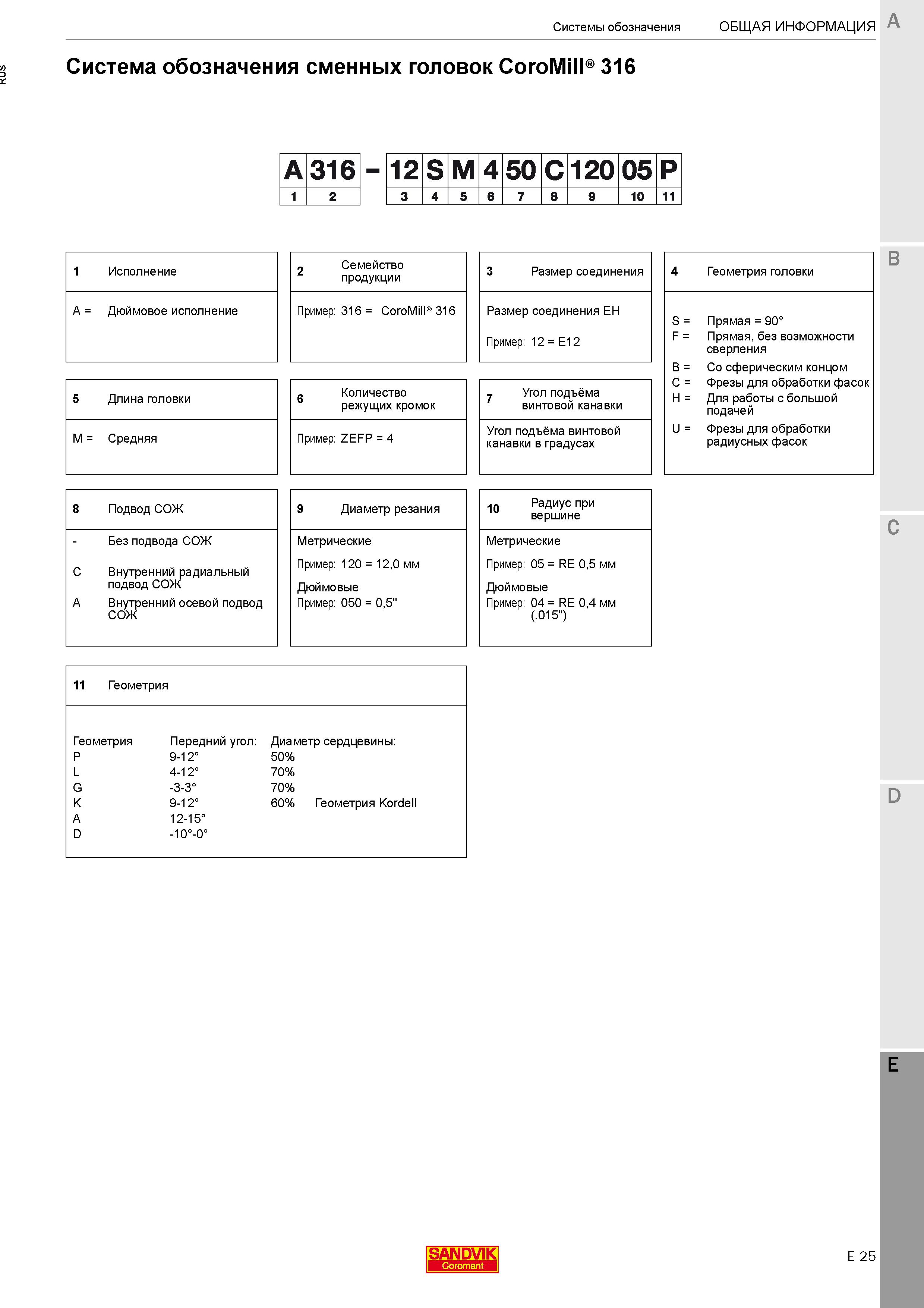

Системы обозначения Общая информация Система обозначения сменных головок CoroMill 316 А 316 1 2 12 С/) м 4 о ю С О см 05 р 3 4 5 в 7 8 9 10 11 1 Исполнение A = Дюймовое исполнение 5 Длина головки M = Средняя Подвод СОЖ - Без подвода СОЖ C Внутренний радиальный подвод СОЖ A Внутренний осевой подвод СОЖ Семейство продукции Пример: 316 = CoroMill 316 Количество режущих кромок Пример: ZEFP = 4 9 Диаметр резания Метрические Пример: 120 = 12,0 мм Дюймовые Пример: 050 = 0,5" 3 Размер соединения Размер соединения EH Пример: 12 = E12 Угол подъёма винтовой канавки Угол подъёма винтовой канавки в градусах 10 Радиус при вершине Метрические Пример: 05 = RE 0,5 мм Дюймовые Пример: 04 = RE 0,4 мм (.015") 4 Геометрия головки S = Прямая = 90° F = Прямая, без возможности сверления B = Со сферическим концом C = Фрезы для обработки фасок H = Для работы с большой подачей U = Фрезы для обработки радиусных фасок B C 11 Геометрия Геометрия Передний угол: Диаметр сердцевины: P 9-12° 50% L 4-12° 70% G -3-3° 70% K 9-12° 60% Геометрия Kordell A 12-15° D -10°-0° D E SANDVIK E 25 2 6 7 8
