Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

SANDVIK COROMANT | Каталог SANDVIK COROMANT 2020 Цельный режущий инструмент (Всего 529 стр.)




455 Каталог SANDVIK COROMANT 2020 Режущий цельный инструмент по металлу Стр.C161

455  Каталог SANDVIK COROMANT 2020 Цельный металлорежущий инструмент Спиральные сверла Твердосплавные фрезы Развертки Метчики Стр. C161

Каталог SANDVIK COROMANT 2020 Цельный инструмент Стр. C161 0455 Lab2u

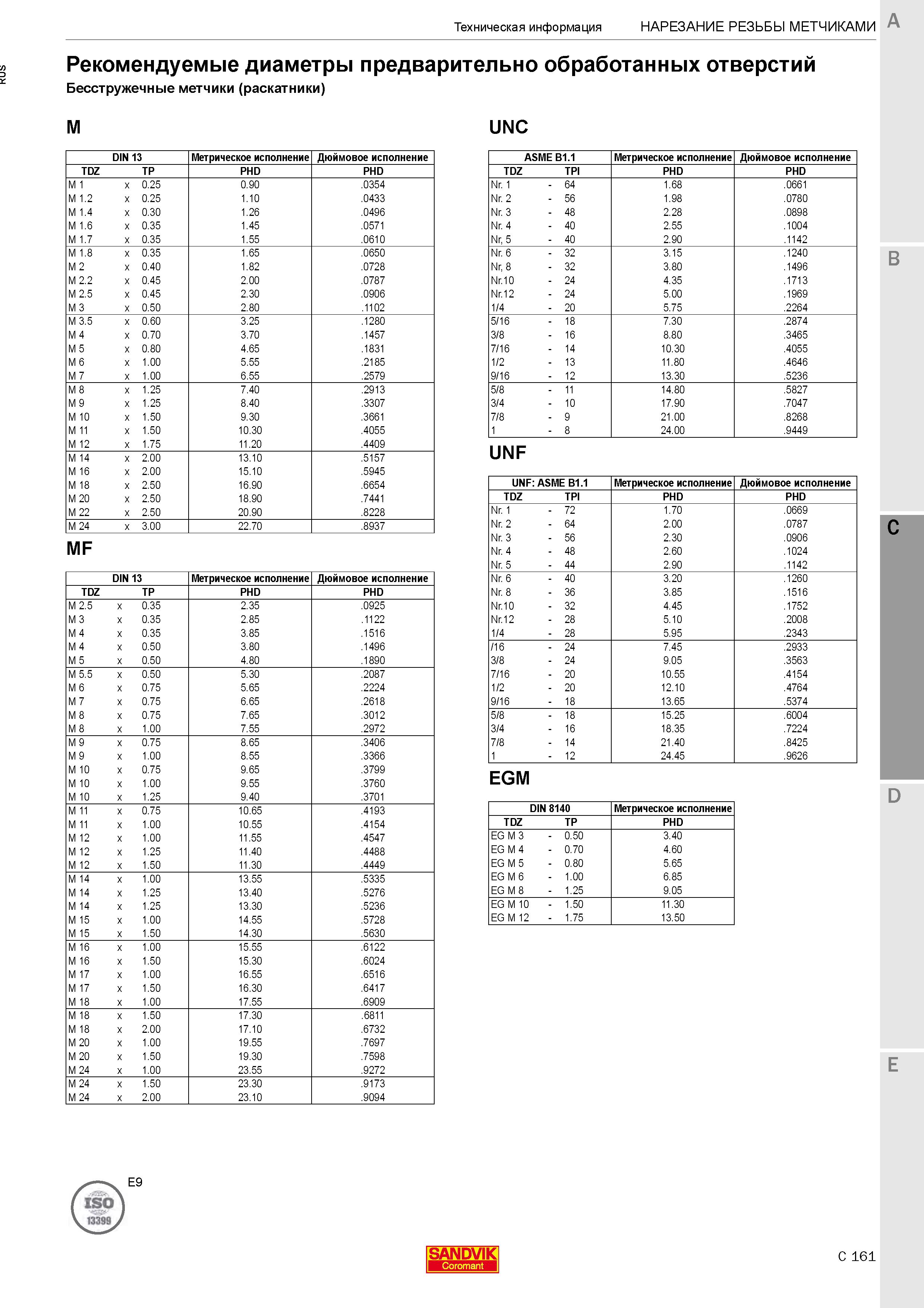

Техническая информация Нарезание резьбы метчиками Рекомендуемые диаметры предварительно обработанных отверстий Бесстружечные метчики (раскатники) M UNC DIN 13 Метрическое исполнение Дюймовое исполнение TDZ TP PHD PHD M 1 x 0.25 0.90 .0354 M 1.2 x 0.25 1.10 .0433 M 1.4 x 0.30 1.26 .0496 M 1.6 x 0.35 1.45 .0571 M 1.7 x 0.35 1.55 .0610 M 1.8 x 0.35 1.65 .0650 M 2 x 0.40 1.82 .0728 M 2.2 x 0.45 2.00 .0787 M 2.5 x 0.45 2.30 .0906 M 3 x 0.50 2.80 .1102 M 3.5 x 0.60 3.25 .1280 M 4 x 0.70 3.70 .1457 M 5 x 0.80 4.65 .1831 M 6 x 1.00 5.55 .2185 M 7 x 1.00 6.55 .2579 M 8 x 1.25 7.40 .2913 M 9 x 1.25 8.40 .3307 M 10 x 1.50 9.30 .3661 M 11 x 1.50 10.30 .4055 M 12 x 1.75 11.20 .4409 M 14 x 2.00 13.10 .5157 M 16 x 2.00 15.10 .5945 M 18 x 2.50 16.90 .6654 M 20 x 2.50 18.90 .7441 M 22 x 2.50 20.90 .8228 M 24 x 3.00 22.70 .8937 MF DIN 13 Метрическое исполнение Дюймовое исполнение TDZ TP PHD PHD M 2.5 x 0.35 2.35 .0925 M 3 x 0.35 2.85 .1122 M 4 x 0.35 3.85 .1516 M 4 x 0.50 3.80 .1496 M 5 x 0.50 4.80 .1890 M 5.5 x 0.50 5.30 .2087 M 6 x 0.75 5.65 .2224 M 7 x 0.75 6.65 .2618 M 8 x 0.75 7.65 .3012 M 8 x 1.00 7.55 .2972 M 9 x 0.75 8.65 .3406 M 9 x 1.00 8.55 .3366 M 10 x 0.75 9.65 .3799 M 10 x 1.00 9.55 .3760 M 10 x 1.25 9.40 .3701 M 11 x 0.75 10.65 .4193 M 11 x 1.00 10.55 .4154 M 12 x 1.00 11.55 .4547 M 12 x 1.25 11.40 .4488 M 12 x 1.50 11.30 .4449 M 14 x 1.00 13.55 .5335 M 14 x 1.25 13.40 .5276 M 14 x 1.25 13.30 .5236 M 15 x 1.00 14.55 .5728 M 15 x 1.50 14.30 .5630 M 16 x 1.00 15.55 .6122 M 16 x 1.50 15.30 .6024 M 17 x 1.00 16.55 .6516 M 17 x 1.50 16.30 .6417 M 18 x 1.00 17.55 .6909 M 18 x 1.50 17.30 .6811 M 18 x 2.00 17.10 .6732 M 20 x 1.00 19.55 .7697 M 20 x 1.50 19.30 .7598 M 24 x 1.00 23.55 .9272 M 24 x 1.50 23.30 .9173 M 24 x 2.00 23.10 .9094 ASME B1.1 Метрическое исполнение Дюймовое исполнение TDZ TPI PHD PHD Nr. 1 - 64 1.68 .0661 Nr. 2 - 56 1.98 .0780 Nr. 3 - 48 2.28 .0898 Nr. 4 - 40 2.55 .1004 Nr, 5 - 40 2.90 .1142 Nr. 6 - 32 3.15 .1240 Nr, 8 - 32 3.80 .1496 Nr.10 - 24 4.35 .1713 Nr.12 - 24 5.00 .1969 1/4 - 20 5.75 .2264 5/16 - 18 7.30 .2874 3/8 - 16 8.80 .3465 7/16 - 14 10.30 .4055 1/2 - 13 11.80 .4646 9/16 - 12 13.30 .5236 5/8 - 11 14.80 .5827 3/4 - 10 17.90 .7047 7/8 - 9 21.00 .8268 1- 8 24.00 .9449 UNF B UNF: ASME B1.1 Метрическое исполнение Дюймовое исполнение TDZ TPI PHD PHD Nr. 1 - 72 1.70 .0669 Nr. 2 - 64 2.00 .0787 Nr. 3 - 56 2.30 .0906 Nr. 4 - 48 2.60 .1024 Nr. 5 - 44 2.90 .1142 Nr. 6 - 40 3.20 .1260 Nr. 8 - 36 3.85 .1516 Nr.10 - 32 4.45 .1752 Nr.12 - 28 5.10 .2008 1/4 - 28 5.95 .2343 /16 - 24 7.45 .2933 3/8 - 24 9.05 .3563 7/16 - 20 10.55 .4154 1/2 - 20 12.10 .4764 9/16 - 18 13.65 .5374 5/8 - 18 15.25 .6004 3/4 - 16 18.35 .7224 7/8 - 14 21.40 .8425 1 - 12 24.45 .9626 EGM DIN 8140 Метрическое исполнение TDZ TP PHD EG M 3 - 0.50 3.40 EG M 4 - 0.70 4.60 EG M 5 - 0.80 5.65 EG M 6 - 1.00 6.85 EG M 8 - 1.25 9.05 EG M 10 - 1.50 11.30 EG M 12 - 1.75 13.50 C D E SANDVIK Coromant C 161
