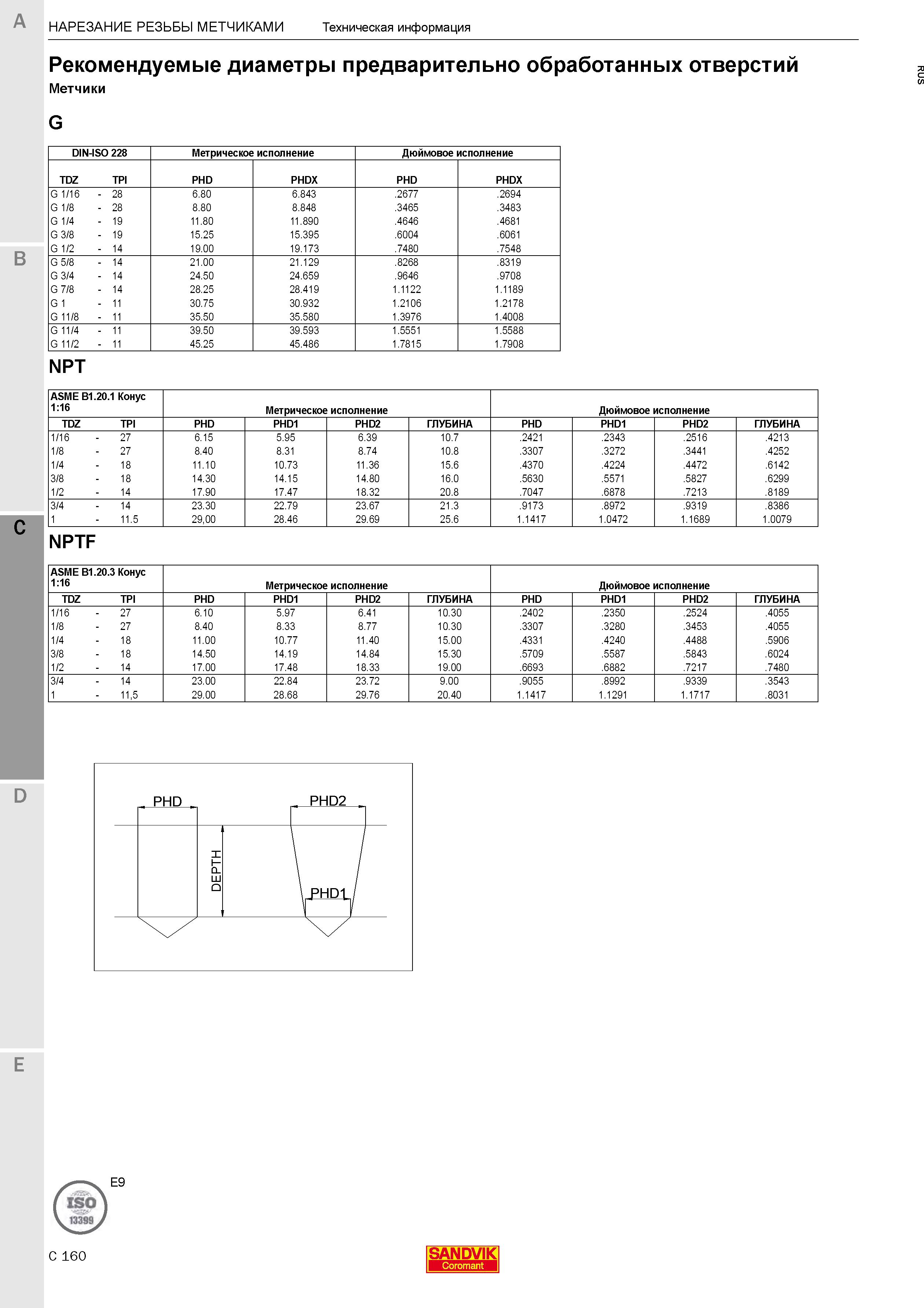

Нарезание резьбы метчиками Техническая информация Рекомендуемые диаметры предварительно обработанных отверстий Метчики G B DIN-ISO 228 Метрическое исполнение Дюймовое исполнение TDZ TPI PHD PHDX PHD PHDX G 1/16 - 28 6.80 6.843 .2677 .2694 G 1/8 - 28 8.80 8.848 .3465 .3483 G 1/4 - 19 11.80 11.890 .4646 .4681 G 3/8 - 19 15.25 15.395 .6004 .6061 G 1/2 - 14 19.00 19.173 .7480 .7548 G 5/8 - 14 21.00 21.129 .8268 .8319 G 3/4 - 14 24.50 24.659 .9646 .9708 G 7/8 - 14 28.25 28.419 1.1122 1.1189 G 1 - 11 30.75 30.932 1.2106 1.2178 G 11/8 - 11 35.50 35.580 1.3976 1.4008 G 11/4 - 11 39.50 39.593 1.5551 1.5588 G 11/2 - 11 45.25 45.486 1.7815 1.7908 NPT ASME B1.20.1 Конус 1:16 Метрическое исполнение Дюймовое исполнение TDZ TPI PHD PHD1 PHD2 ГЛУБИНА PHD PHD1 PHD2 ГЛУБИНА 1/16 - 27 6.15 5.95 6.39 10.7 .2421 .2343 .2516 .4213 1/8 - 27 8.40 8.31 8.74 10.8 .3307 .3272 .3441 .4252 1/4 - 18 11.10 10.73 11.36 15.6 .4370 .4224 .4472 .6142 3/8 - 18 14.30 14.15 14.80 16.0 .5630 .5571 .5827 .6299 1/2 - 14 17.90 17.47 18.32 20.8 .7047 .6878 .7213 .8189 3/4 - 14 23.30 22.79 23.67 21.3 .9173 .8972 .9319 .8386 1- 11.5 29,00 28.46 29.69 25.6 1.1417 1.0472 1.1689 1.0079 C NPTF ASME B1.20.3 Конус 1:16 Метрическое исполнение Дюймовое исполнение TDZ TPI PHD PHD1 PHD2 ГЛУБИНА PHD PHD1 PHD2 ГЛУБИНА 1/16 - 27 6.10 5.97 6.41 10.30 .2402 .2350 .2524 .4055 1/8 - 27 8.40 8.33 8.77 10.30 .3307 .3280 .3453 .4055 1/4 - 18 11.00 10.77 11.40 15.00 .4331 .4240 .4488 .5906 3/8 - 18 14.50 14.19 14.84 15.30 .5709 .5587 .5843 .6024 1/2 - 14 17.00 17.48 18.33 19.00 .6693 .6882 .7217 .7480 3/4 - 14 23.00 22.84 23.72 9.00 .9055 .8992 .9339 .3543 1 - 11,5 29.00 28.68 29.76 20.40 1.1417 1.1291 1.1717 .8031 E E9 C 160 SANDVIK Coromant
