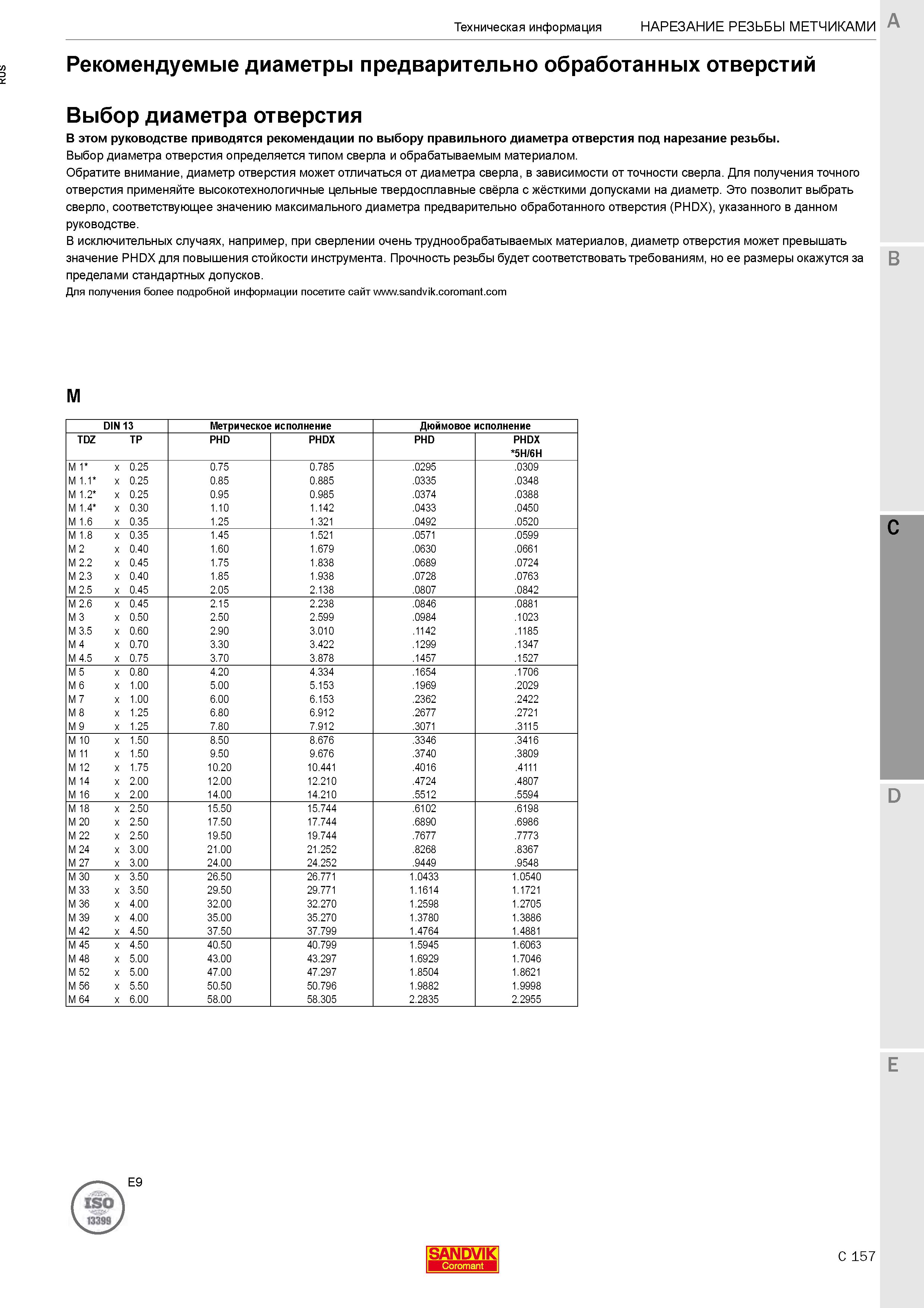

Техническая информация Нарезание резьбы метчиками Рекомендуемые диаметры предварительно обработанных отверстий Выбор диаметра отверстия В этом руководстве приводятся рекомендации по выбору правильного диаметра отверстия под нарезание резьбы. Выбор диаметра отверстия определяется типом сверла и обрабатываемым материалом. Обратите внимание, диаметр отверстия может отличаться от диаметра сверла, в зависимости от точности сверла. Для получения точного отверстия применяйте высокотехнологичные цельные твердосплавные свёрла с жёсткими допусками на диаметр. Это позволит выбрать сверло, соответствующее значению максимального диаметра предварительно обработанного отверстия (PHDX), указанного в данном руководстве. В исключительных случаях, например, при сверлении очень труднообрабатываемых материалов, диаметр отверстия может превышать значение PHDX для повышения стойкости инструмента. Прочность резьбы будет соответствовать требованиям, но ее размеры окажутся за B пределами стандартных допусков. Для получения более подробной информации посетите сайт M DIN 13 Метрическое исполнение Дюймовое исполнение TDZ TP PHD PHDX PHD PHDX 5H/6H M 1 x 0.25 0.75 0.785 .0295 .0309 M 1.1 x 0.25 0.85 0.885 .0335 .0348 M 1.2 x 0.25 0.95 0.985 .0374 .0388 M 1.4 x 0.30 1.10 1.142 .0433 .0450 M 1.6 x 0.35 1.25 1.321 .0492 .0520 M 1.8 x 0.35 1.45 1.521 .0571 .0599 M 2 x 0.40 1.60 1.679 .0630 .0661 M 2.2 x 0.45 1.75 1.838 .0689 .0724 M 2.3 x 0.40 1.85 1.938 .0728 .0763 M 2.5 x 0.45 2.05 2.138 .0807 .0842 M 2.6 x 0.45 2.15 2.238 .0846 .0881 M 3 x 0.50 2.50 2.599 .0984 .1023 M 3.5 x 0.60 2.90 3.010 .1142 .1185 M 4 x 0.70 3.30 3.422 .1299 .1347 M 4.5 x 0.75 3.70 3.878 .1457 .1527 M 5 x 0.80 4.20 4.334 .1654 .1706 M 6 x 1.00 5.00 5.153 .1969 .2029 M 7 x 1.00 6.00 6.153 .2362 .2422 M 8 x 1.25 6.80 6.912 .2677 .2721 M 9 x 1.25 7.80 7.912 .3071 .3115 M 10 x 1.50 8.50 8.676 .3346 .3416 M 11 x 1.50 9.50 9.676 .3740 .3809 M 12 x 1.75 10.20 10.441 .4016 .4111 M 14 x 2.00 12.00 12.210 .4724 .4807 M 16 x 2.00 14.00 14.210 .5512 .5594 M 18 x 2.50 15.50 15.744 .6102 .6198 M 20 x 2.50 17.50 17.744 .6890 .6986 M 22 x 2.50 19.50 19.744 .7677 .7773 M 24 x 3.00 21.00 21.252 .8268 .8367 M 27 x 3.00 24.00 24.252 .9449 .9548 M 30 x 3.50 26.50 26.771 1.0433 1.0540 M 33 x 3.50 29.50 29.771 1.1614 1.1721 M 36 x 4.00 32.00 32.270 1.2598 1.2705 M 39 x 4.00 35.00 35.270 1.3780 1.3886 M 42 x 4.50 37.50 37.799 1.4764 1.4881 M 45 x 4.50 40.50 40.799 1.5945 1.6063 M 48 x 5.00 43.00 43.297 1.6929 1.7046 M 52 x 5.00 47.00 47.297 1.8504 1.8621 M 56 x 5.50 50.50 50.796 1.9882 1.9998 M 64 x 6.00 58.00 58.305 2.2835 2.2955 C D E SANDVIK Coromant C 157
