288 Каталог SANDVIK COROMANT 2020 Режущий цельный инструмент по металлу Стр.B88

Каталог SANDVIK COROMANT 2020 Цельный инструмент Стр. B88 0288 Lab2u

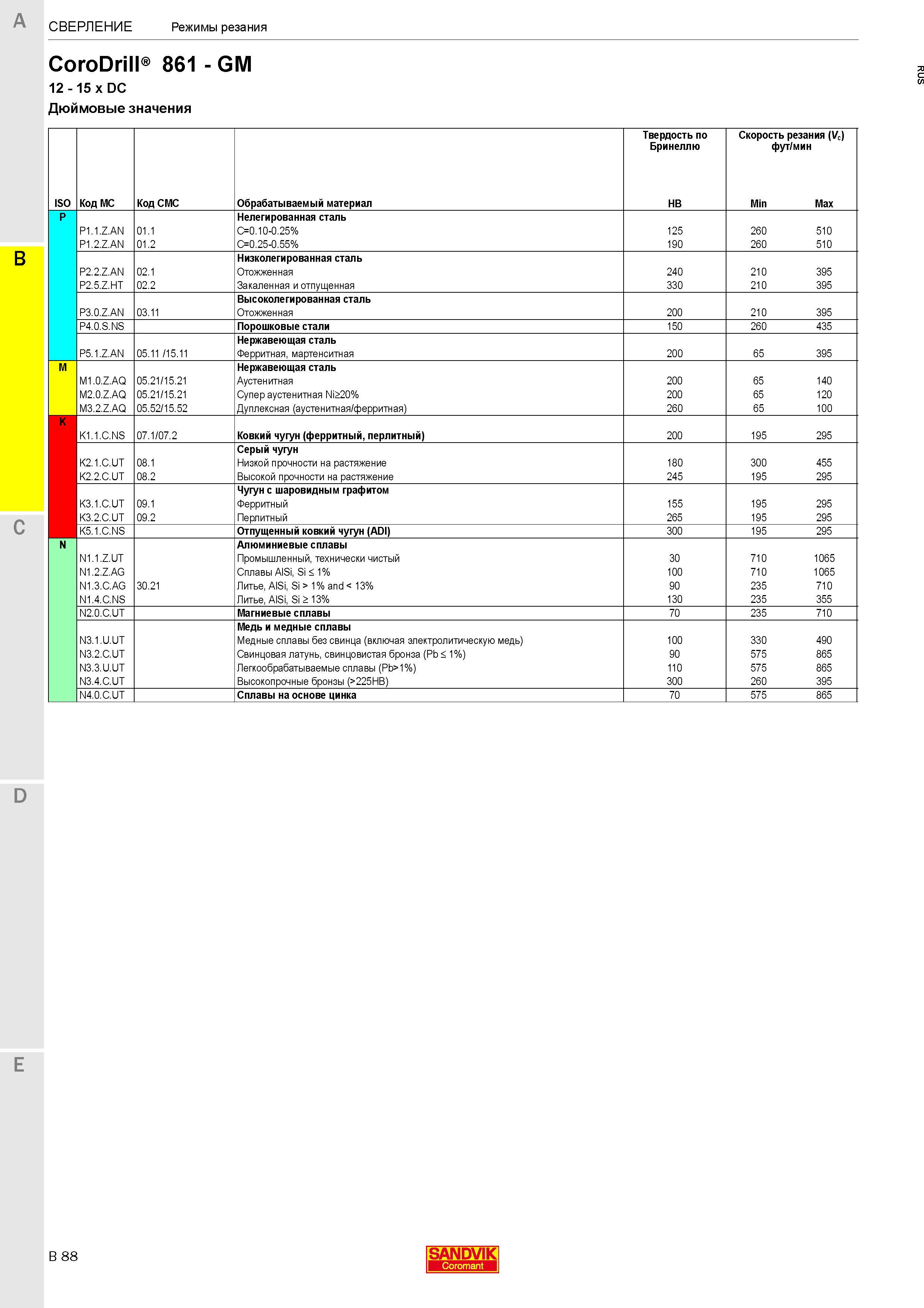

Сверление Режимы резания CoroDrill 861 - GM 12 - 15xDC Дюймовые значения B C Твердость по Бринеллю Скорость резания (Vc) фут/мин ISO Код MC Код CMC Обрабатываемый материал HB Min Max P P1.1.Z.AN P1.2.Z.AN 01.1 01.2 Нелегированная сталь C=0.10-0.25% C=0.25-0.55% 125 190 260 510 260 510 P2.2.Z.AN P2.5.Z.HT 02.1 02.2 Низколегированная сталь Отожженная Закаленная и отпущенная 240 330 210 395 210 395 P3.0.Z.AN 03.11 Высоколегированная сталь Отожженная 200 210 395 P4.0.S.NS Порошковые стали 150 260 435 P5.1.Z.AN 05.11 /15.11 Нержавеющая сталь Ферритная, мартенситная 200 65 395 M M1.0.Z.AQ M2.0.Z.AQ M3.2.Z.AQ 05.21/15.21 05.21/15.21 05.52/15.52 Нержавеющая сталь Аустенитная Супер аустенитная Ni>20% Дуплексная (аустенитная/ферритная) 200 200 260 000 420 555 666 K K1.1.C.NS 07.1/07.2 Ковкий чугун (ферритный, перлитный) 200 195 295 K2.1.C.UT K2.2.C.UT 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 180 245 300 455 195 295 K3.1.C.UT K3.2.C.UT 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 155 265 195 295 195 295 K5.1.C.NS Отпущенный ковкий чугун (ADI) 300 195 295 N N1.1.Z.UT N1.2.Z.AG N1.3.C.AG N1.4.C.NS 30.21 Алюминиевые сплавы Промышленный, технически чистый Сплавы AlSi, Si 1% Литье, AlSi, Si > 1% and 13% Литье, AlSi, Si > 13% 30 100 90 130 710 1065 710 1065 235 710 235 355 N2.0.C.UT Магниевые сплавы 70 235 710 N3.1.U.UT N3.2.C.UT N3.3.U.UT N3.4.C.UT Медь и медные сплавы Медные сплавы без свинца (включая электролитическую медь) Свинцовая латунь, свинцовистая бронза (Pb 1%) Легкообрабатываемые сплавы (Pb> 1%) Высокопрочные бронзы (>225HB) 100 90 110 300 0555 9669 4883 0550 3776 3552 N4.0.C.UT Сплавы на основе цинка 70 575 865 D E B 88 SANDVIK Coromant
