278 Каталог SANDVIK COROMANT 2020 Режущий цельный инструмент по металлу Стр.B78

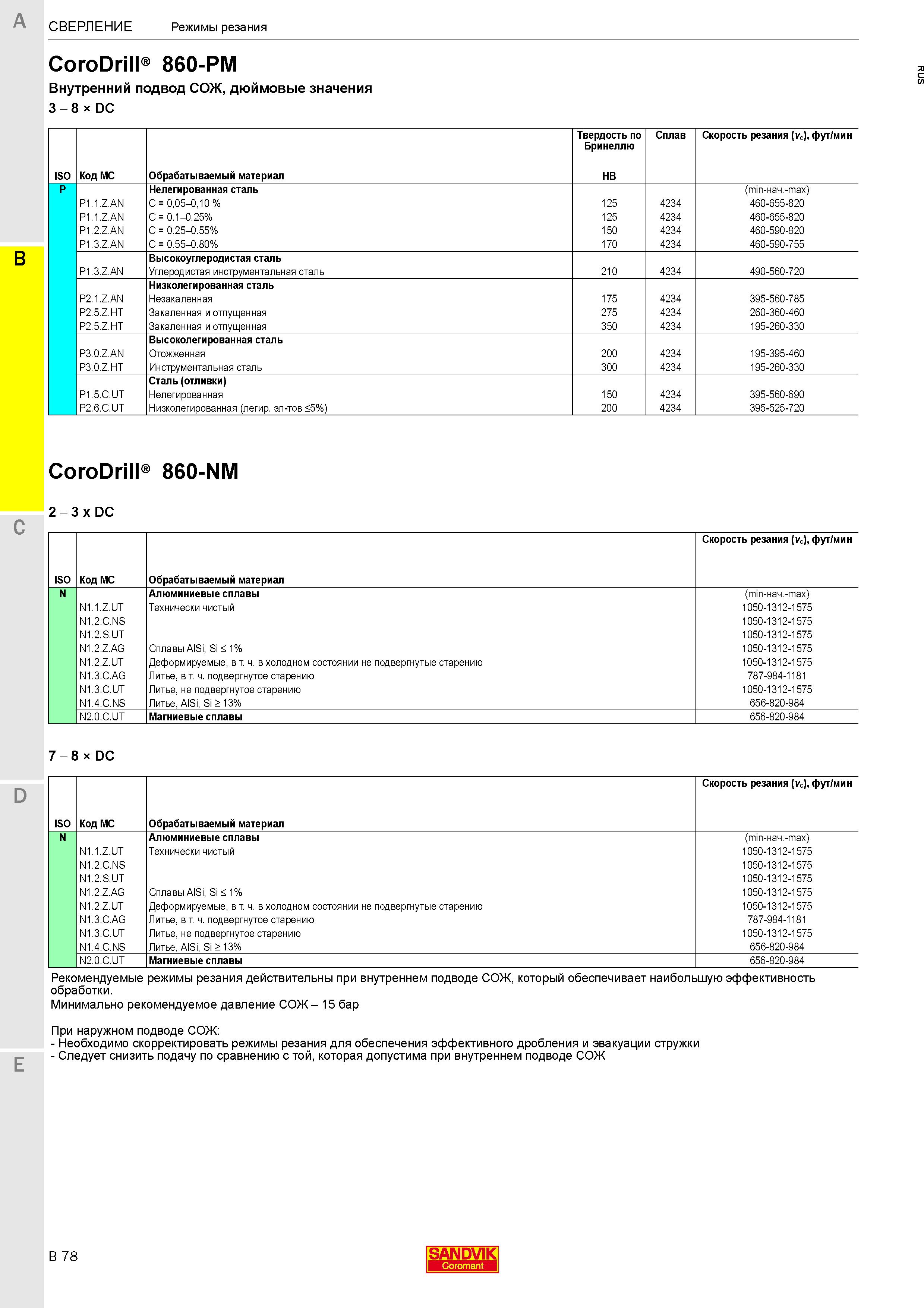

Каталог SANDVIK COROMANT 2020 Цельный инструмент Стр. B78 0278 Lab2u

Сверление Режимы резания CoroDrill 860-PM Внутренний подвод СОЖ, дюймовые значения 3 - 8 х DC ISO Код MC Обрабатываемый материал Твердость по Бринеллю HB Сплав Скорость резания (Ус), фут/мин P P1.1.Z.AN Нелегированная сталь C = 0,05-0,10 % 125 4234 (min-нач.-max) 460-655-820 P1.1.Z.AN C = 0.1-0.25% 125 4234 460-655-820 P1.2.Z.AN C = 0.25-0.55% 150 4234 460-590-820 P1.3.Z.AN C = 0.55-0.80% 170 4234 460-590-755 P1.3.Z.AN Высокоуглеродистая сталь Углеродистая инструментальная сталь 210 4234 490-560-720 P2.1.Z.AN Низколегированная сталь Незакаленная 175 4234 395-560-785 P2.5.Z.HT Закаленная и отпущенная 275 4234 260-360-460 P2.5.Z.HT Закаленная и отпущенная 350 4234 195-260-330 P3.0.Z.AN Высоколегированная сталь Отожженная 200 4234 195-395-460 P3.0.Z.HT Инструментальная сталь 300 4234 195-260-330 P1.5.C.UT Сталь (отливки) Нелегированная 150 4234 395-560-690 P2.6.C.UT Низколегированная (легир. эл-тов <5%) 200 4234 395-525-720 B CoroDrill 860-NM C 2 - 3 x DC ISO Код MC Обрабатываемый материал Скорость резания (Ус), фут/мин N Алюминиевые сплавы (min-нач.-max) N1.1.Z.UT Технически чистый 1050-1312-1575 N1.2.C.NS 1050-1312-1575 N1.2.S.UT 1050-1312-1575 N1.2.Z.AG Сплавы AlSi, Si 1% 1050-1312-1575 N1.2.Z.UT Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 1050-1312-1575 N1.3.C.AG Литье, в т. ч. подвергнутое старению 787-984-1181 N1.3.C.UT Литье, не подвергнутое старению 1050-1312-1575 N1.4.C.NS Литье, AlSi, Si > 13% 656-820-984 N2.0.C.UT Магниевые сплавы 656-820-984 7 - 8 х DC ISO Код MC Обрабатываемый материал Скорость резания (Ус), фут/мин N Алюминиевые сплавы (min-нач.-max) N1.1.Z.UT Технически чистый 1050-1312-1575 N1.2.C.NS 1050-1312-1575 N1.2.S.UT 1050-1312-1575 N1.2.Z.AG Сплавы AlSi, Si 1% 1050-1312-1575 N1.2.Z.UT Деформируемые, в т. ч. в холодном состоянии не подвергнутые старению 1050-1312-1575 N1.3.C.AG Литье, в т. ч. подвергнутое старению 787-984-1181 N1.3.C.UT Литье, не подвергнутое старению 1050-1312-1575 N1.4.C.NS Литье, AlSi, Si > 13% 656-820-984 N2.0.C.UT Магниевые сплавы 656-820-984 D E Рекомендуемые режимы резания действительны при внутреннем подводе СОЖ, который обеспечивает наибольшую эффективность обработки. Минимально рекомендуемое давление СОЖ - 15 бар При наружном подводе СОЖ: - Необходимо скорректировать режимы резания для обеспечения эффективного дробления и эвакуации стружки - Следует снизить подачу по сравнению с той, которая допустима при внутреннем подводе СОЖ B 78 SANDVIK Coromant
