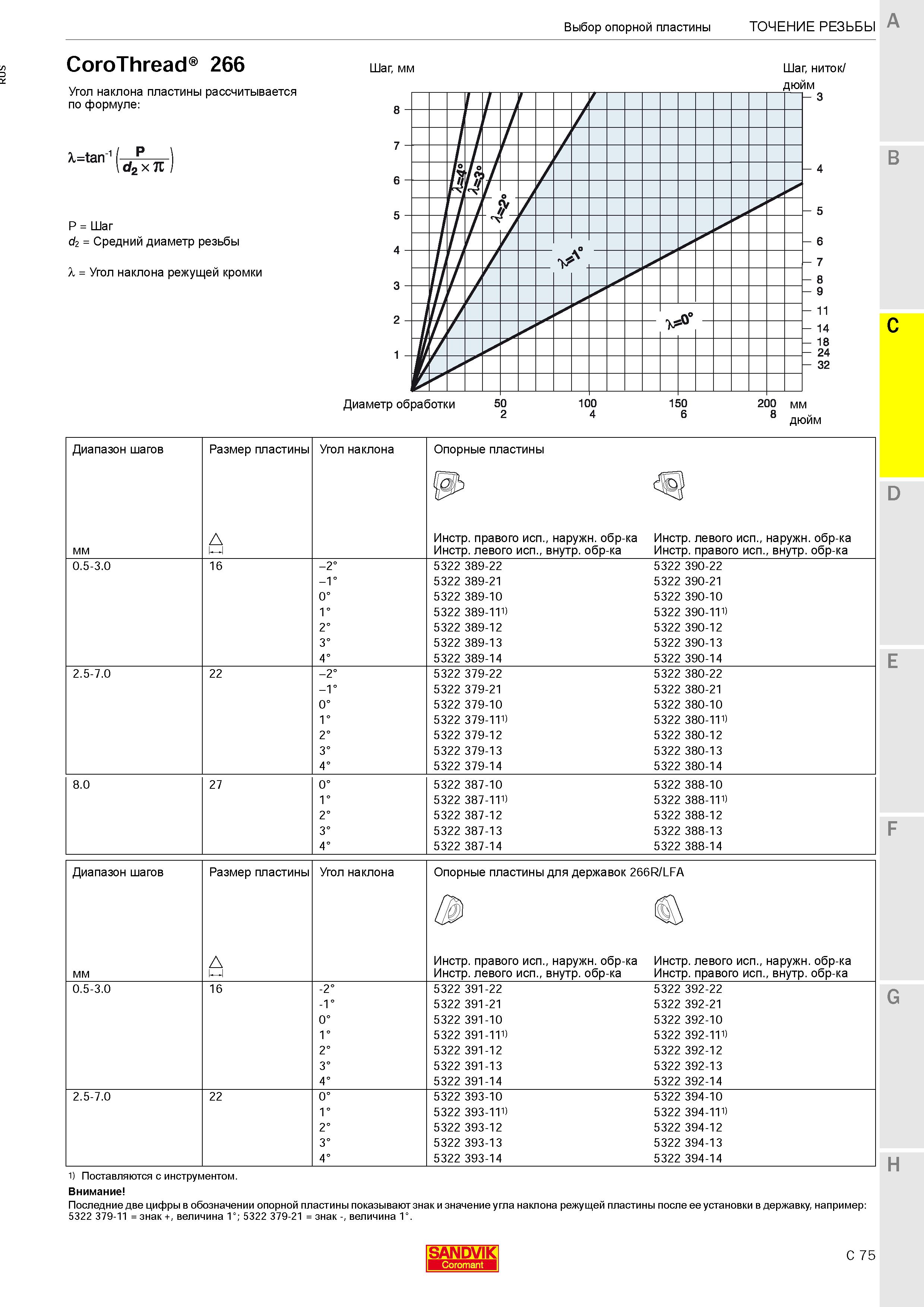

спя Выбор опорной пластины Точение резьбы A CoroThread 266 Угол наклона пластины рассчитывается по формуле: Шаг, мм Шаг, ниток/ дюйм A,=tan'1 ( р Р ) \ d2 х ТС / P = Шаг d2 = Средний диаметр резьбы Я = Угол наклона режущей кромки B C Диапазон шагов Размер пластины Угол наклона Опорные пластины D Инстр. правого исп., наружн. обр-ка Инстр. левого исп., наружн. обр-ка мм 1 1 Инстр. левого исп., внутр. обр-ка Инстр. правого исп., внутр. обр-ка 0.5-3.0 16 -2° 5322 389-22 5322 390-22 -1° 5322 389-21 5322 390-21 0° 5322 389-10 5322 390-10 1° 5322 389-111) 5322 390-111) 2° 5322 389-12 5322 390-12 3° 5322 389-13 5322 390-13 4° 5322 389-14 5322 390-14 2.5-7.0 22 -2° 5322 379-22 5322 380-22 -1° 5322 379-21 5322 380-21 0° 5322 379-10 5322 380-10 1° 5322 379-111) 5322 380-111) 2° 5322 379-12 5322 380-12 3° 5322 379-13 5322 380-13 4° 5322 379-14 5322 380-14 8.0 27 0° 5322 387-10 5322 388-10 1° 5322 387-111) 5322 388-111) 2° 5322 387-12 5322 388-12 3° 5322 387-13 5322 388-13 4° 5322 387-14 5322 388-14 Диапазон шагов мм Размер пластины D 1 1 Угол наклона Опорные пластины для державок 266R/LFA Инстр. правого исп., наружн. обр-ка Инстр. левого исп., наружн. обр-ка Инстр. левого исп., внутр. обр-ка Инстр. правого исп., внутр. обр-ка 0.5-3.0 16 -2° 5322 391-22 5322 392-22 -1° 5322 391-21 5322 392-21 0° 5322 391-10 5322 392-10 1° 5322 391-111) 5322 392-111) 2° 5322 391-12 5322 392-12 3° 5322 391-13 5322 392-13 4° 5322 391-14 5322 392-14 2.5-7.0 22 0° 5322 393-10 5322 394-10 1° 5322 393-111) 5322 394-111) 2° 5322 393-12 5322 394-12 3° 5322 393-13 5322 394-13 4° 5322 393-14 5322 394-14 G H 1) Поставляются с инструментом. Внимание Последние две цифры в обозначении опорной пластины показывают знак и значение угла наклона режущей пластины после ее установки в державку, например: 5322 379-11 = знак +, величина 1°; 5322 379-21 = знак величина 1°. SANDVIK C 75
