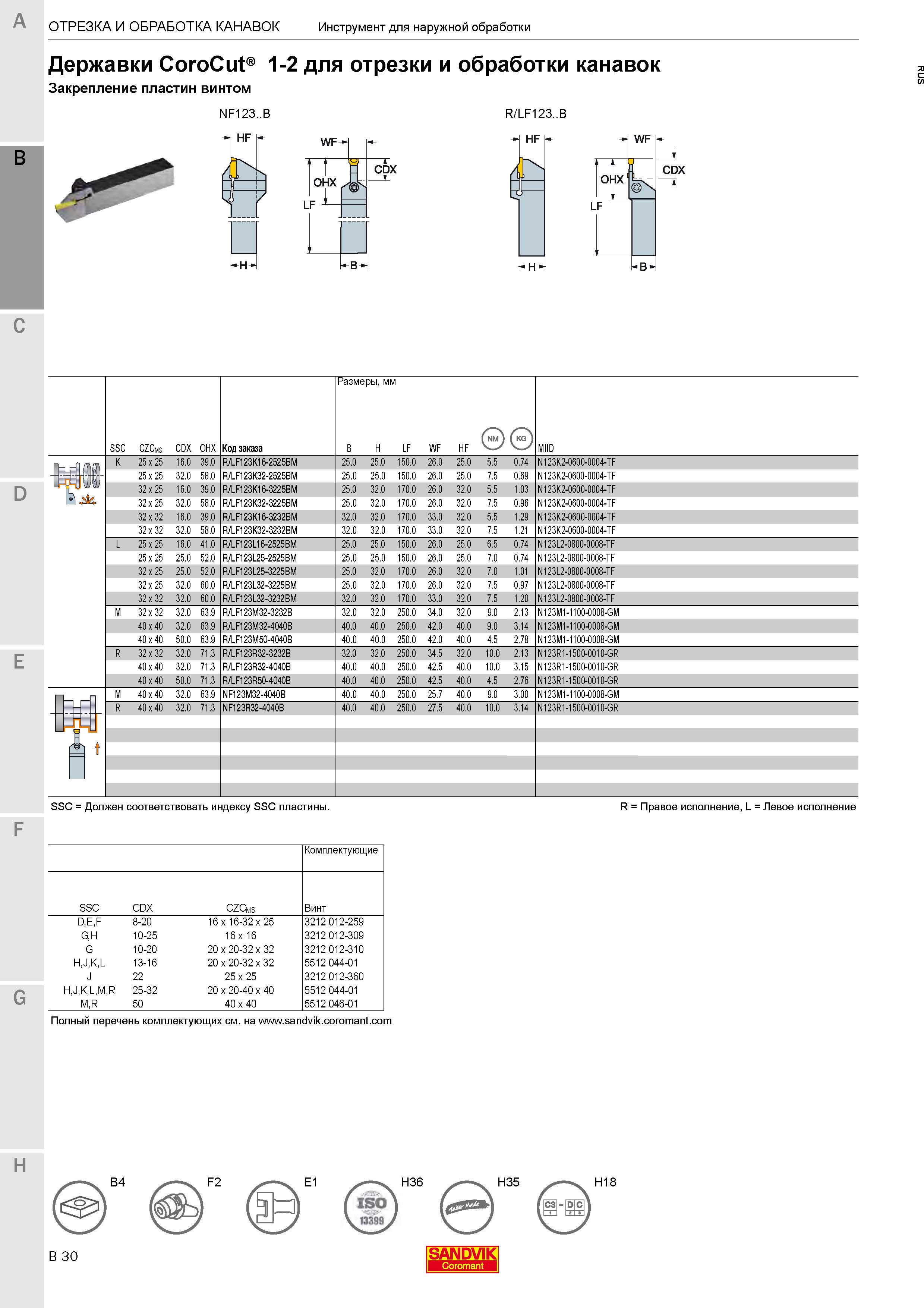

Отрезка и обработка канавок Инструмент для наружной обработки Державки CoroCut 1-2 для отрезки и обработки канавок Закрепление пластин винтом NF123..B R/LF123..B B HF C D E ssc CZCms CDX OHX Код заказа Размеры, мм B H LF WF HF MIID K 25 x 25 16.0 39.0 R/LF123K16-2525BM 25.0 25.0 150.0 26.0 25.0 5.5 0.74 N123K2-0600-0004-TF 25 x 25 32.0 58.0 R/LF123K32-2525BM 25.0 25.0 150.0 26.0 25.0 7.5 0.69 N123K2-0600-0004-TF 32 x 25 16.0 39.0 R/LF123K16-3225BM 25.0 32.0 170.0 26.0 32.0 5.5 1.03 N123K2-0600-0004-TF 32 x 25 32.0 58.0 R/LF123K32-3225BM 25.0 32.0 170.0 26.0 32.0 7.5 0.96 N123K2-0600-0004-TF 32 x 32 16.0 39.0 R/LF123K16-3232BM 32.0 32.0 170.0 33.0 32.0 5.5 1.29 N123K2-0600-0004-TF 32 x 32 32.0 58.0 R/LF123K32-3232BM 32.0 32.0 170.0 33.0 32.0 7.5 1.21 N123K2-0600-0004-TF L 25 x 25 16.0 41.0 R/LF123L16-2525BM 25.0 25.0 150.0 26.0 25.0 6.5 0.74 N123L2-0800-0008-TF 25 x 25 25.0 52.0 R/LF123L25-2525BM 25.0 25.0 150.0 26.0 25.0 7.0 0.74 N123L2-0800-0008-TF 32 x 25 25.0 52.0 R/LF123L25-3225BM 25.0 32.0 170.0 26.0 32.0 7.0 1.01 N123L2-0800-0008-TF 32 x 25 32.0 60.0 R/LF123L32-3225BM 25.0 32.0 170.0 26.0 32.0 7.5 0.97 N123L2-0800-0008-TF 32 x 32 32.0 60.0 R/LF123L32-3232BM 32.0 32.0 170.0 33.0 32.0 7.5 1.20 N123L2-0800-0008-TF M 32 x 32 32.0 63.9 R/LF123M32-3232B 32.0 32.0 250.0 34.0 32.0 9.0 2.13 N123M1-1100-0008-GM 40 x 40 32.0 63.9 R/LF123M 32-4040B 40.0 40.0 250.0 42.0 40.0 9.0 3.14 N123M1-1100-0008-GM 40 x 40 50.0 63.9 R/LF123M50-4040B 40.0 40.0 250.0 42.0 40.0 4.5 2.78 N123M1-1100-0008-GM R 32 x 32 32.0 71.3 R/LF123R32-3232B 32.0 32.0 250.0 34.5 32.0 10.0 2.13 N123R1-1500-0010-GR 40 x 40 32.0 71.3 R/LF123R32-4040B 40.0 40.0 250.0 42.5 40.0 10.0 3.15 N123R1-1500-0010-GR 40 x 40 50.0 71.3 R/LF123R50-4040B 40.0 40.0 250.0 42.5 40.0 4.5 2.76 N123R1-1500-0010-GR M 40 x 40 32.0 63.9 NF123M32-4040B 40.0 40.0 250.0 25.7 40.0 9.0 3.00 N123M1-1100-0008-GM R 40 x 40 32.0 71.3 NF123R32-4040B 40.0 40.0 250.0 27.5 40.0 10.0 3.14 N123R1-1500-0010-GR И F G SSC = Должен соответствовать индексу SSC пластины. R = Правое исполнение, L = Левое исполнение Комплектующие ssc CDX CZCms Винт D,E,F 8-20 16 x 16-32 x 25 3212 012-259 G,H 10-25 16 x 16 3212 012-309 G 10-20 20 x 20-32 x 32 3212 012-310 H,J,K,L 13-16 20 x 20-32 x 32 5512 044-01 J 22 25 x 25 3212 012-360 H,J,K,L,M,R 25-32 20 x 20-40 x 40 5512 044-01 M,R 50 40 x 40 5512 046-01 Полный перечень комплектующих см. на H B4 F2 E1 H36 H35 B 30 SANDVIK H18
