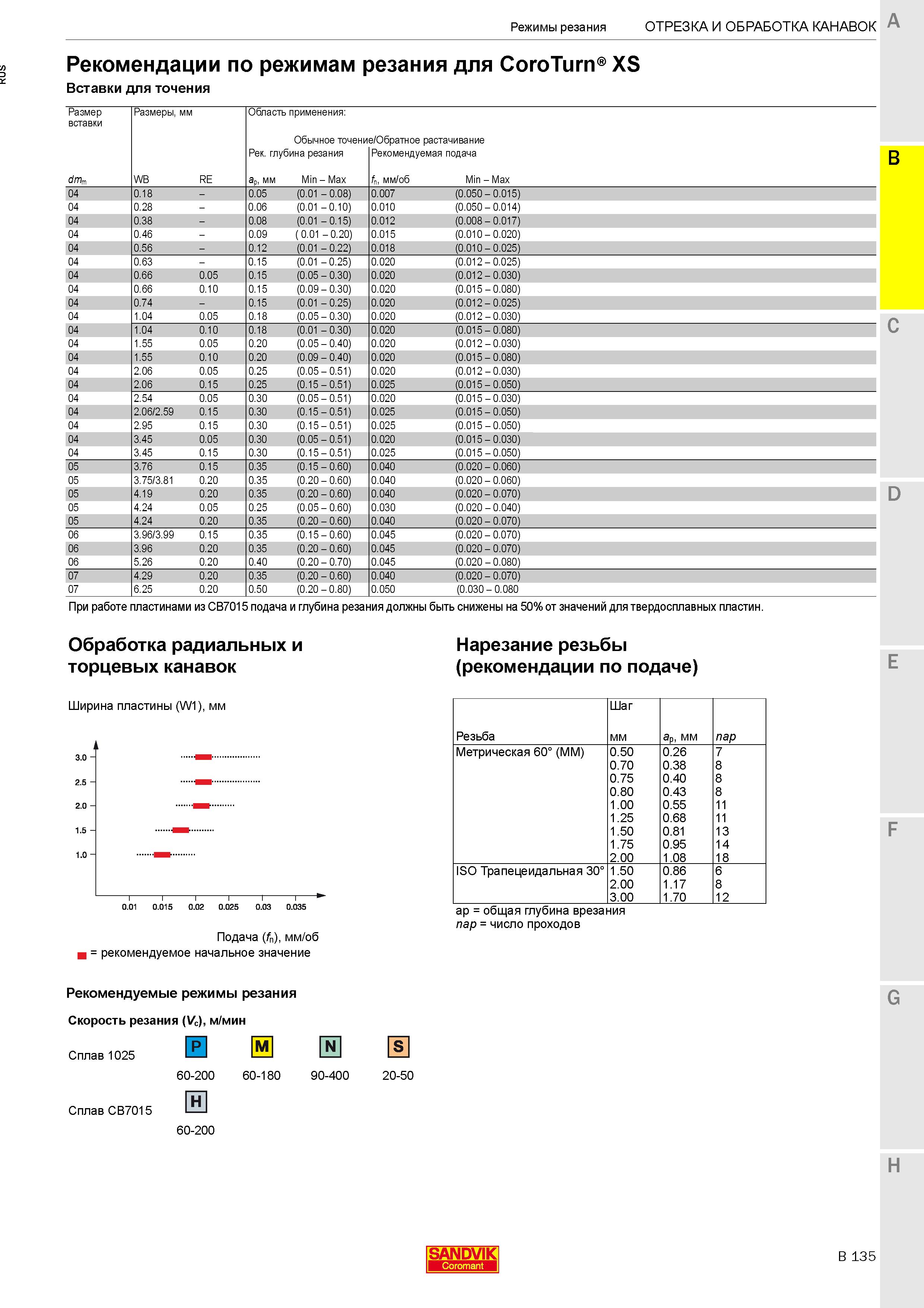

Режимы резания Отрезка и обработка канавок Рекомендации по режимам резания для CoroTurn XS Вставки для точения Размер вставки dmm Размеры, мм WB RE Область применения: Обычное точени Рек. глубина резания ap, мм Min - Max е/Обратное растачивание Рекомендуемая подача fn, мм/об Min - Max 04 0.18 - 0.05 (0.01 - 0.08) 0.007 (0.050 - 0.015) 04 0.28 - 0.06 (0.01 - 0.10) 0.010 (0.050 - 0.014) 04 0.38 - 0.08 (0.01 - 0.15) 0.012 (0.008 - 0.017) 04 0.46 - 0.09 (0.01 - 0.20) 0.015 (0.010 - 0.020) 04 0.56 - 0.12 (0.01 - 0.22) 0.018 (0.010 - 0.025) 04 0.63 - 0.15 (0.01 - 0.25) 0.020 (0.012 - 0.025) 04 0.66 0.05 0.15 (0.05 - 0.30) 0.020 (0.012 - 0.030) 04 0.66 0.10 0.15 (0.09 - 0.30) 0.020 (0.015 - 0.080) 04 0.74 - 0.15 (0.01 - 0.25) 0.020 (0.012 - 0.025) 04 1.04 0.05 0.18 (0.05 - 0.30) 0.020 (0.012 - 0.030) 04 1.04 0.10 0.18 (0.01 - 0.30) 0.020 (0.015 - 0.080) 04 1.55 0.05 0.20 (0.05 - 0.40) 0.020 (0.012 - 0.030) 04 1.55 0.10 0.20 (0.09 - 0.40) 0.020 (0.015 - 0.080) 04 2.06 0.05 0.25 (0.05 - 0.51) 0.020 (0.012 - 0.030) 04 2.06 0.15 0.25 (0.15 - 0.51) 0.025 (0.015 - 0.050) 04 2.54 0.05 0.30 (0.05 - 0.51) 0.020 (0.015 - 0.030) 04 2.06/2.59 0.15 0.30 (0.15 - 0.51) 0.025 (0.015 - 0.050) 04 2.95 0.15 0.30 (0.15 - 0.51) 0.025 (0.015 - 0.050) 04 3.45 0.05 0.30 (0.05 - 0.51) 0.020 (0.015 - 0.030) 04 3.45 0.15 0.30 (0.15 - 0.51) 0.025 (0.015 - 0.050) 05 3.76 0.15 0.35 (0.15 - 0.60) 0.040 (0.020 - 0.060) 05 3.75/3.81 0.20 0.35 (0.20 - 0.60) 0.040 (0.020 - 0.060) 05 4.19 0.20 0.35 (0.20 - 0.60) 0.040 (0.020 - 0.070) 05 4.24 0.05 0.25 (0.05 - 0.60) 0.030 (0.020 - 0.040) 05 4.24 0.20 0.35 (0.20 - 0.60) 0.040 (0.020 - 0.070) 06 3.96/3.99 0.15 0.35 (0.15 - 0.60) 0.045 (0.020 - 0.070) 06 3.96 0.20 0.35 (0.20 - 0.60) 0.045 (0.020 - 0.070) 06 5.26 0.20 0.40 (0.20 - 0.70) 0.045 (0.020 - 0.080) 07 4.29 0.20 0.35 (0.20 - 0.60) 0.040 (0.020 - 0.070) 07 6.25 0.20 0.50 (0.20 - 0.80) 0.050 (0.030 - 0.080 B C D При работе пластинами из CB7015 подача и глубина резания должны быть снижены на 50% от значений для твердосплавных пластин. Обработка радиальных и торцевых канавок Нарезание резьбы (рекомендации по подаче) E Ширина пластины (W1), мм Шаг Резьба мм ap, мм nap 1 Метрическая 60 (MM) 0.50 0.26 7 0.70 0.38 8 2.5 - 0.75 0.40 8 0.80 0.43 8 2.0 - .а- 1.00 0.55 11 1.25 0.68 11 1.5 - 1.50 0.81 13 1.75 0.95 14 1.0 - .“ 2.00 1.08 18 ISO Трапецеидальная 30 1.50 0.86 6 2.00 1.17 8 1 1 1 1 1 1 3.00 1.70 12 0.01 0.015 0.02 0.025 0.03 0.035 Подача fn), мм/об рекомендуемое начальное значение F ap = общая глубина врезания nap = число проходов Рекомендуемые режимы резания Скорость резания (VC), м/мин В 0 60-200 60-180 0 Сплав 1025 Сплав CB7015 60-200 90-400 20-50 G H SANDVIK Coromant B 135
