297 Каталог SANDVIK COROMANT 2020 Инструмент для токарной обработки Пластины Резцы Оснастка Стр.A293

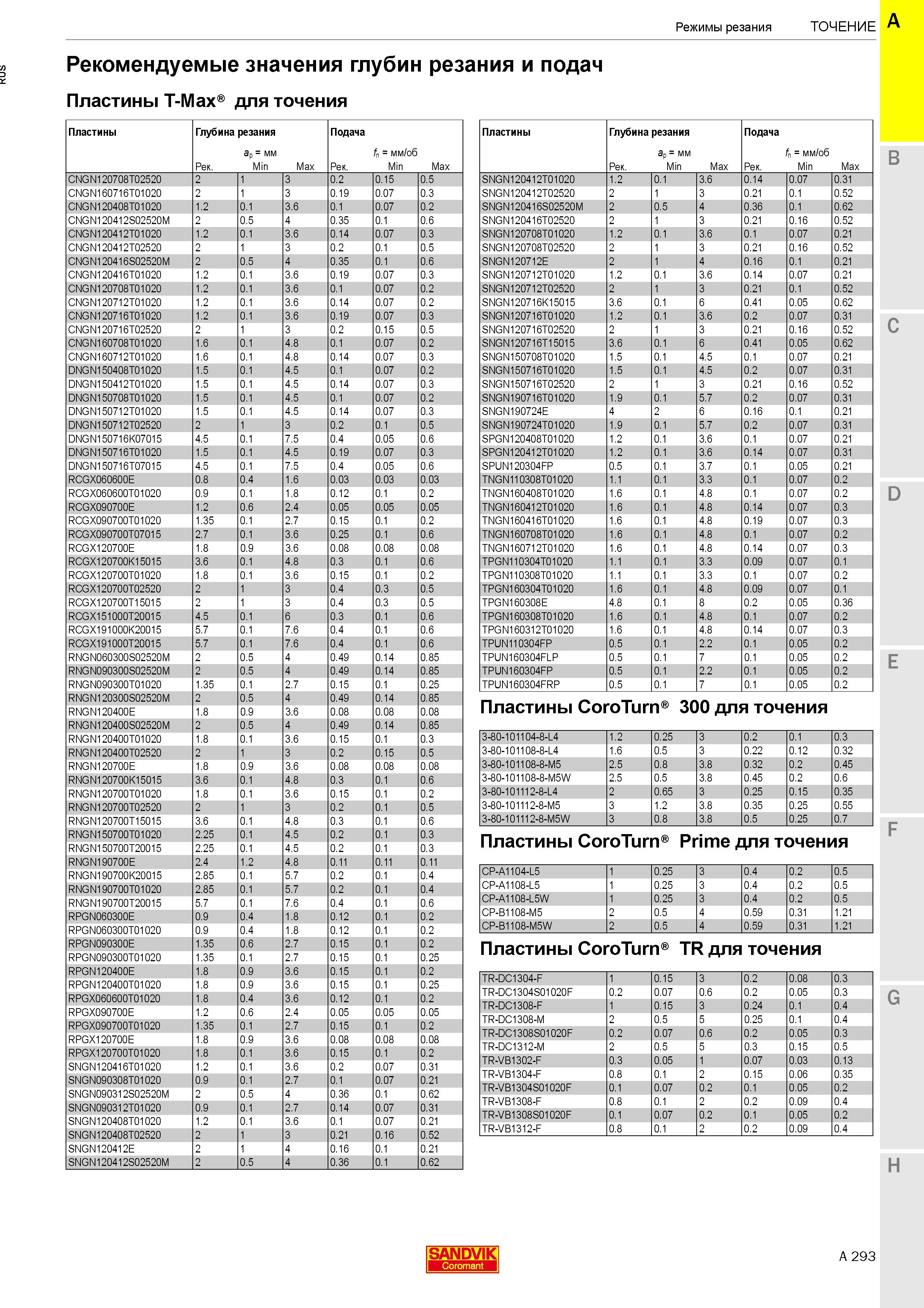

Каталог SANDVIK COROMANT 2020 Инструмент для токарной обработки Стр. A293 0297 Lab2u Режимы резания Точение Рекомендуемые значения глубин резания и подач Пластины T-Max для точения Пластины Глубина резания ар = мм Рек. Min Max Подача fn = мм/об Рек. Min Max CNGN120708T02520 2 1 3 0.2 0.15 0.5 CNGN160716T01020 2 1 3 0.19 0.07 0.3 CNGN120408T01020 1.2 0.1 3.6 0.1 0.07 0.2 CNGN120412S02520M 2 0.5 4 0.35 0.1 0.6 CNGN120412T01020 1.2 0.1 3.6 0.14 0.07 0.3 CNGN120412T02520 2 1 3 0.2 0.1 0.5 CNGN120416S02520M 2 0.5 4 0.35 0.1 0.6 CNGN120416T01020 1.2 0.1 3.6 0.19 0.07 0.3 CNGN120708T01020 1.2 0.1 3.6 0.1 0.07 0.2 CNGN120712T01020 1.2 0.1 3.6 0.14 0.07 0.2 CNGN120716T01020 1.2 0.1 3.6 0.19 0.07 0.3 CNGN120716T02520 2 1 3 0.2 0.15 0.5 CNGN160708T01020 1.6 0.1 4.8 0.1 0.07 0.2 CNGN160712T01020 1.6 0.1 4.8 0.14 0.07 0.3 DNGN150408T01020 1.5 0.1 4.5 0.1 0.07 0.2 DNGN150412T01020 1.5 0.1 4.5 0.14 0.07 0.3 DNGN150708T01020 1.5 0.1 4.5 0.1 0.07 0.2 DNGN150712T01020 1.5 0.1 4.5 0.14 0.07 0.3 DNGN150712T02520 2 1 3 0.2 0.1 0.5 DNGN150716K07015 4.5 0.1 7.5 0.4 0.05 0.6 DNGN150716T01020 1.5 0.1 4.5 0.19 0.07 0.3 DNGN150716T07015 4.5 0.1 7.5 0.4 0.05 0.6 RCGX060600E 0.8 0.4 1.6 0.03 0.03 0.03 RCGX060600T01020 0.9 0.1 1.8 0.12 0.1 0.2 RCGX090700E 1.2 0.6 2.4 0.05 0.05 0.05 RCGX090700T01020 1.35 0.1 2.7 0.15 0.1 0.2 RCGX090700T07015 2.7 0.1 3.6 0.25 0.1 0.6 RCGX120700E 1.8 0.9 3.6 0.08 0.08 0.08 RCGX120700K15015 3.6 0.1 4.8 0.3 0.1 0.6 RCGX120700T01020 1.8 0.1 3.6 0.15 0.1 0.2 RCGX120700T02520 2 1 3 0.4 0.3 0.5 RCGX120700T15015 2 1 3 0.4 0.3 0.5 RCGX151000T20015 4.5 0.1 6 0.3 0.1 0.6 RCGX191000K20015 5.7 0.1 7.6 0.4 0.1 0.6 RCGX191000T20015 5.7 0.1 7.6 0.4 0.1 0.6 RNGN060300S02520M 2 0.5 4 0.49 0.14 0.85 RNGN090300S02520M 2 0.5 4 0.49 0.14 0.85 RNGN090300T01020 1.35 0.1 2.7 0.15 0.1 0.25 RNGN120300S02520M 2 0.5 4 0.49 0.14 0.85 RNGN120400E 1.8 0.9 3.6 0.08 0.08 0.08 RNGN120400S02520M 2 0.5 4 0.49 0.14 0.85 RNGN120400T01020 1.8 0.1 3.6 0.15 0.1 0.3 RNGN120400T02520 2 1 3 0.2 0.15 0.5 RNGN120700E 1.8 0.9 3.6 0.08 0.08 0.08 RNGN120700K15015 3.6 0.1 4.8 0.3 0.1 0.6 RNGN120700T01020 1.8 0.1 3.6 0.15 0.1 0.2 RNGN120700T02520 2 1 3 0.2 0.1 0.5 RNGN120700T15015 3.6 0.1 4.8 0.3 0.1 0.6 RNGN150700T01020 2.25 0.1 4.5 0.2 0.1 0.3 RNGN150700T20015 2.25 0.1 4.5 0.2 0.1 0.3 RNGN190700E 2.4 1.2 4.8 0.11 0.11 0.11 RNGN190700K20015 2.85 0.1 5.7 0.2 0.1 0.4 RNGN190700T01020 2.85 0.1 5.7 0.2 0.1 0.4 RNGN190700T20015 5.7 0.1 7.6 0.4 0.1 0.6 RPGN060300E 0.9 0.4 1.8 0.12 0.1 0.2 RPGN060300T01020 0.9 0.4 1.8 0.12 0.1 0.2 RPGN090300E 1.35 0.6 2.7 0.15 0.1 0.2 RPGN090300T01020 1.35 0.1 2.7 0.15 0.1 0.25 RPGN120400E 1.8 0.9 3.6 0.15 0.1 0.2 RPGN120400T01020 1.8 0.9 3.6 0.15 0.1 0.25 RPGX060600T01020 1.8 0.4 3.6 0.12 0.1 0.2 RPGX090700E 1.2 0.6 2.4 0.05 0.05 0.05 RPGX090700T01020 1.35 0.1 2.7 0.15 0.1 0.2 RPGX120700E 1.8 0.9 3.6 0.08 0.08 0.08 RPGX120700T01020 1.8 0.1 3.6 0.15 0.1 0.2 SNGN120416T01020 1.2 0.1 3.6 0.2 0.07 0.31 SNGN090308T01020 0.9 0.1 2.7 0.1 0.07 0.21 SNGN090312S02520M 2 0.5 4 0.36 0.1 0.62 SNGN090312T01020 0.9 0.1 2.7 0.14 0.07 0.31 SNGN120408T01020 1.2 0.1 3.6 0.1 0.07 0.21 SNGN120408T02520 2 1 3 0.21 0.16 0.52 SNGN120412E 2 1 4 0.16 0.1 0.21 SNGN120412S02520M 2 0.5 4 0.36 0.1 0.62 Пластины Глубина резания ар = мм Рек. Min Max Подача fn = мм/об Рек. Min Max SNGN120412T01020 1.2 0.1 3.6 0.14 0.07 0.31 SNGN120412T02520 2 1 3 0.21 0.1 0.52 SNGN120416S02520M 2 0.5 4 0.36 0.1 0.62 SNGN120416T02520 2 1 3 0.21 0.16 0.52 SNGN120708T01020 1.2 0.1 3.6 0.1 0.07 0.21 SNGN120708T02520 2 1 3 0.21 0.16 0.52 SNGN120712E 2 1 4 0.16 0.1 0.21 SNGN120712T01020 1.2 0.1 3.6 0.14 0.07 0.21 SNGN120712T02520 2 1 3 0.21 0.1 0.52 SNGN120716K15015 3.6 0.1 6 0.41 0.05 0.62 SNGN120716T01020 1.2 0.1 3.6 0.2 0.07 0.31 SNGN120716T02520 2 1 3 0.21 0.16 0.52 SNGN120716T15015 3.6 0.1 6 0.41 0.05 0.62 SNGN150708T01020 1.5 0.1 4.5 0.1 0.07 0.21 SNGN150716T01020 1.5 0.1 4.5 0.2 0.07 0.31 SNGN150716T02520 2 1 3 0.21 0.16 0.52 SNGN190716T01020 1.9 0.1 5.7 0.2 0.07 0.31 SNGN190724E 4 2 6 0.16 0.1 0.21 SNGN190724T01020 1.9 0.1 5.7 0.2 0.07 0.31 SPGN120408T01020 1.2 0.1 3.6 0.1 0.07 0.21 SPGN120412T01020 1.2 0.1 3.6 0.14 0.07 0.31 SPUN120304FP 0.5 0.1 3.7 0.1 0.05 0.21 TNGN110308T01020 1.1 0.1 3.3 0.1 0.07 0.2 TNGN160408T01020 1.6 0.1 4.8 0.1 0.07 0.2 TNGN160412T01020 1.6 0.1 4.8 0.14 0.07 0.3 TNGN160416T01020 1.6 0.1 4.8 0.19 0.07 0.3 TNGN160708T01020 1.6 0.1 4.8 0.1 0.07 0.2 TNGN160712T01020 1.6 0.1 4.8 0.14 0.07 0.3 TPGN110304T01020 1.1 0.1 3.3 0.09 0.07 0.1 TPGN110308T01020 1.1 0.1 3.3 0.1 0.07 0.2 TPGN160304T01020 1.6 0.1 4.8 0.09 0.07 0.1 TPGN160308E 4.8 0.1 8 0.2 0.05 0.36 TPGN160308T01020 1.6 0.1 4.8 0.1 0.07 0.2 TPGN160312T01020 1.6 0.1 4.8 0.14 0.07 0.3 TPUN110304FP 0.5 0.1 2.2 0.1 0.05 0.2 TPUN160304FLP 0.5 0.1 7 0.1 0.05 0.2 TPUN160304FP 0.5 0.1 2.2 0.1 0.05 0.2 TPUN160304FRP 0.5 0.1 7 0.1 0.05 0.2 Пластины CoroTurn 300 для точения Пластины CoroTurn Prime для точения Пластины CoroTurn TR для точения B C D E 3-80-101104-8-L4 1.2 0.25 3 0.2 0.1 0.3 3-80-101108-8-L4 1.6 0.5 3 0.22 0.12 0.32 3-80-101108-8-M5 2.5 0.8 3.8 0.32 0.2 0.45 3-80-101108-8-M5W 2.5 0.5 3.8 0.45 0.2 0.6 3-80-101112-8-L4 2 0.65 3 0.25 0.15 0.35 3-80-101112-8-M5 3 1.2 3.8 0.35 0.25 0.55 3-80-101112-8-M5W 3 0.8 3.8 0.5 0.25 0.7 F CP-A1104-L5 1 0.25 3 0.4 0.2 0.5 CP-A1108-L5 1 0.25 3 0.4 0.2 0.5 CP-A1108-L5W 1 0.25 3 0.4 0.2 0.5 CP-B1108-M5 2 0.5 4 0.59 0.31 1.21 CP-B1108-M5W 2 0.5 4 0.59 0.31 1.21 TR-DC1304-F 1 0.15 3 0.2 0.08 0.3 TR-DC1304S01020F 0.2 0.07 0.6 0.2 0.05 0.3 TR-DC1308-F 1 0.15 3 0.24 0.1 0.4 TR-DC1308-M 2 0.5 5 0.25 0.1 0.4 TR-DC1308S01020F 0.2 0.07 0.6 0.2 0.05 0.3 TR-DC1312-M 2 0.5 5 0.3 0.15 0.5 TR-VB1302-F 0.3 0.05 1 0.07 0.03 0.13 TR-VB1304-F 0.8 0.1 2 0.15 0.06 0.35 TR-VB1304S01020F 0.1 0.07 0.2 0.1 0.05 0.2 TR-VB1308-F 0.8 0.1 2 0.2 0.09 0.4 TR-VB1308S01020F 0.1 0.07 0.2 0.1 0.05 0.2 TR-VB1312-F 0.8 0.1 2 0.2 0.09 0.4 G H SANDVIK A 293
