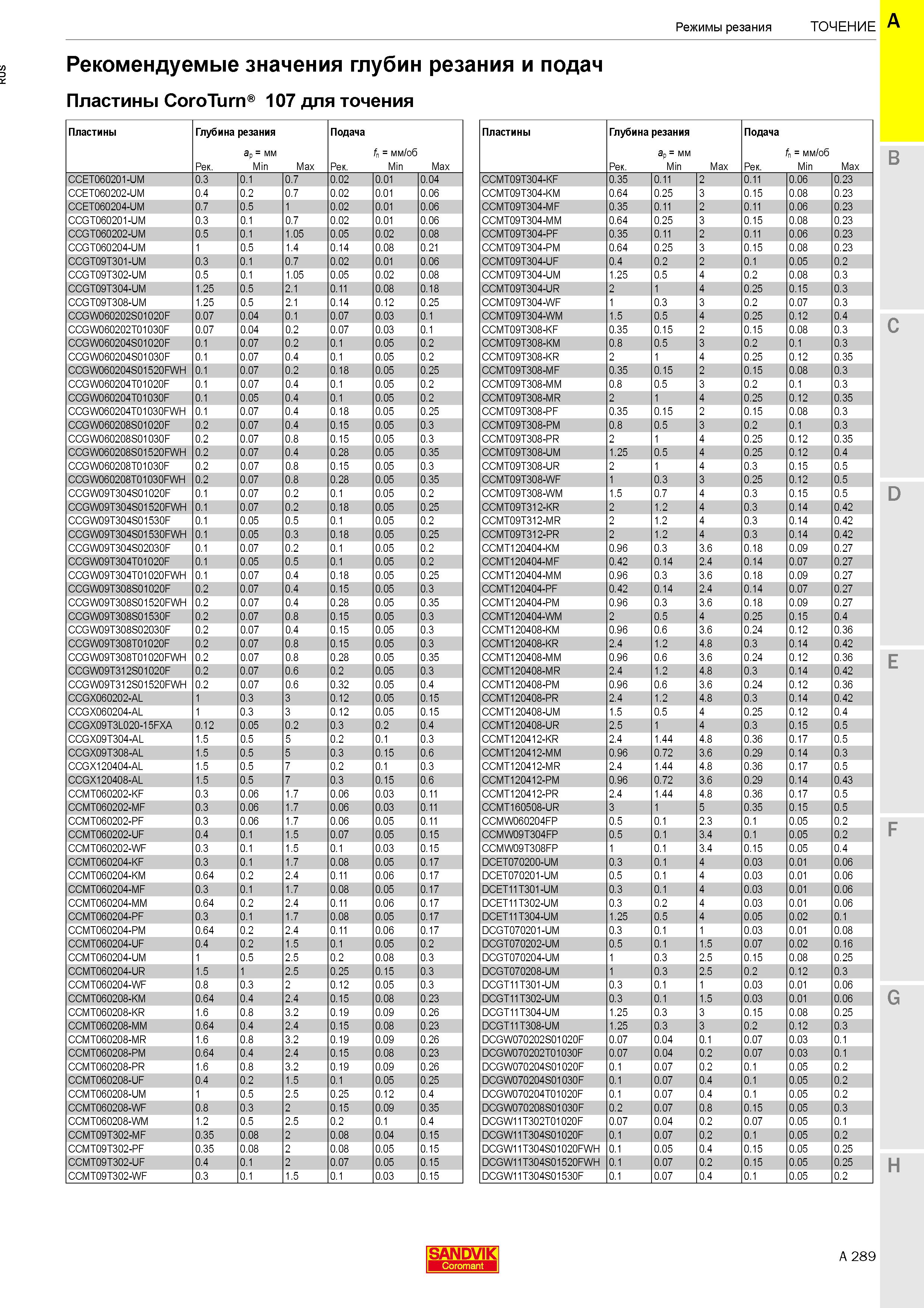

293 Каталог SANDVIK COROMANT 2020 Инструмент для токарной обработки Пластины Резцы Оснастка Стр.A289
Каталог SANDVIK COROMANT 2020 Инструмент для токарной обработки Стр. A289 0293 Lab2u Режимы резания Точение Рекомендуемые значения глубин резания и подач Пластины CoroTurn 107 для точения Пластины Глубина резания ар = мм Рек. Min Max Подача fn = мм/об Рек. Min Max CCET060201-UM 0.3 0.1 0.7 0.02 0.01 0.04 CCET060202-UM 0.4 0.2 0.7 0.02 0.01 0.06 CCET060204-UM 0.7 0.5 1 0.02 0.01 0.06 CCGT060201-UM 0.3 0.1 0.7 0.02 0.01 0.06 CCGT060202-UM 0.5 0.1 1.05 0.05 0.02 0.08 CCGT060204-UM 1 0.5 1.4 0.14 0.08 0.21 CCGT09T301-UM 0.3 0.1 0.7 0.02 0.01 0.06 CCGT09T302-UM 0.5 0.1 1.05 0.05 0.02 0.08 CCGT09T304-UM 1.25 0.5 2.1 0.11 0.08 0.18 CCGT09T308-UM 1.25 0.5 2.1 0.14 0.12 0.25 CCGW060202S01020F 0.07 0.04 0.1 0.07 0.03 0.1 CCGW060202T01030F 0.07 0.04 0.2 0.07 0.03 0.1 CCGW060204S01020F 0.1 0.07 0.2 0.1 0.05 0.2 CCGW060204S01030F 0.1 0.07 0.4 0.1 0.05 0.2 CCGW060204S01520FWH 0.1 0.07 0.2 0.18 0.05 0.25 CCGW060204T01020F 0.1 0.07 0.4 0.1 0.05 0.2 CCGW060204T01030F 0.1 0.05 0.4 0.1 0.05 0.2 CCGW060204T01030FWH 0.1 0.07 0.4 0.18 0.05 0.25 CCGW060208S01020F 0.2 0.07 0.4 0.15 0.05 0.3 CCGW060208S01030F 0.2 0.07 0.8 0.15 0.05 0.3 CCGW060208S01520FWH 0.2 0.07 0.4 0.28 0.05 0.35 CCGW060208T01030F 0.2 0.07 0.8 0.15 0.05 0.3 CCGW060208T01030FWH 0.2 0.07 0.8 0.28 0.05 0.35 CCGW09T304S01020F 0.1 0.07 0.2 0.1 0.05 0.2 CCGW09T304S01520FWH 0.1 0.07 0.2 0.18 0.05 0.25 CCGW09T304S01530F 0.1 0.05 0.5 0.1 0.05 0.2 CCGW09T304S01530FWH 0.1 0.05 0.3 0.18 0.05 0.25 CCGW09T304S02030F 0.1 0.07 0.2 0.1 0.05 0.2 CCGW09T304T01020F 0.1 0.05 0.5 0.1 0.05 0.2 CCGW09T304T01020FWH 0.1 0.07 0.4 0.18 0.05 0.25 CCGW09T308S01020F 0.2 0.07 0.4 0.15 0.05 0.3 CCGW09T308S01520FWH 0.2 0.07 0.4 0.28 0.05 0.35 CCGW09T308S01530F 0.2 0.07 0.8 0.15 0.05 0.3 CCGW09T308S02030F 0.2 0.07 0.4 0.15 0.05 0.3 CCGW09T308T01020F 0.2 0.07 0.8 0.15 0.05 0.3 CCGW09T308T01020FWH 0.2 0.07 0.8 0.28 0.05 0.35 CCGW09T312S01020F 0.2 0.07 0.6 0.2 0.05 0.3 CCGW09T312S01520FWH 0.2 0.07 0.6 0.32 0.05 0.4 CCGX060202-AL 1 0.3 3 0.12 0.05 0.15 CCGX060204-AL 1 0.3 3 0.12 0.05 0.15 CCGX09T3L020-15FXA 0.12 0.05 0.2 0.3 0.2 0.4 CCGX09T304-AL 1.5 0.5 5 0.2 0.1 0.3 CCGX09T308-AL 1.5 0.5 5 0.3 0.15 0.6 CCGX120404-AL 1.5 0.5 7 0.2 0.1 0.3 CCGX120408-AL 1.5 0.5 7 0.3 0.15 0.6 CCMT060202-KF 0.3 0.06 1.7 0.06 0.03 0.11 CCMT060202-MF 0.3 0.06 1.7 0.06 0.03 0.11 CCMT060202-PF 0.3 0.06 1.7 0.06 0.05 0.11 CCMT060202-UF 0.4 0.1 1.5 0.07 0.05 0.15 CCMT060202-WF 0.3 0.1 1.5 0.1 0.03 0.15 CCMT060204-KF 0.3 0.1 1.7 0.08 0.05 0.17 CCMT060204-KM 0.64 0.2 2.4 0.11 0.06 0.17 CCMT060204-MF 0.3 0.1 1.7 0.08 0.05 0.17 CCMT060204-MM 0.64 0.2 2.4 0.11 0.06 0.17 CCMT060204-PF 0.3 0.1 1.7 0.08 0.05 0.17 CCMT060204-PM 0.64 0.2 2.4 0.11 0.06 0.17 CCMT060204-UF 0.4 0.2 1.5 0.1 0.05 0.2 CCMT060204-UM 1 0.5 2.5 0.2 0.08 0.3 CCMT060204-UR 1.5 1 2.5 0.25 0.15 0.3 CCMT060204-WF 0.8 0.3 2 0.12 0.05 0.3 CCMT060208-KM 0.64 0.4 2.4 0.15 0.08 0.23 CCMT060208-KR 1.6 0.8 3.2 0.19 0.09 0.26 CCMT060208-MM 0.64 0.4 2.4 0.15 0.08 0.23 CCMT060208-MR 1.6 0.8 3.2 0.19 0.09 0.26 CCMT060208-PM 0.64 0.4 2.4 0.15 0.08 0.23 CCMT060208-PR 1.6 0.8 3.2 0.19 0.09 0.26 CCMT060208-UF 0.4 0.2 1.5 0.1 0.05 0.25 CCMT060208-UM 1 0.5 2.5 0.25 0.12 0.4 CCMT060208-WF 0.8 0.3 2 0.15 0.09 0.35 CCMT060208-WM 1.2 0.5 2.5 0.2 0.1 0.4 CCMT09T302-MF 0.35 0.08 2 0.08 0.04 0.15 CCMT09T302-PF 0.35 0.08 2 0.08 0.05 0.15 CCMT09T302-UF 0.4 0.1 2 0.07 0.05 0.15 CCMT09T302-WF 0.3 0.1 1.5 0.1 0.03 0.15 Пластины Глубина резания ар = мм Рек. Min Max Подача fn = мм/об Рек. Min Max CCMT09T304-KF 0.35 0.11 2 0.11 0.06 0.23 CCMT09T304-KM 0.64 0.25 3 0.15 0.08 0.23 CCMT09T304-MF 0.35 0.11 2 0.11 0.06 0.23 CCMT09T304-MM 0.64 0.25 3 0.15 0.08 0.23 CCMT09T304-PF 0.35 0.11 2 0.11 0.06 0.23 CCMT09T304-PM 0.64 0.25 3 0.15 0.08 0.23 CCMT09T304-UF 0.4 0.2 2 0.1 0.05 0.2 CCMT09T304-UM 1.25 0.5 4 0.2 0.08 0.3 CCMT09T304-UR 2 1 4 0.25 0.15 0.3 CCMT09T304-WF 1 0.3 3 0.2 0.07 0.3 CCMT09T304-WM 1.5 0.5 4 0.25 0.12 0.4 CCMT09T308-KF 0.35 0.15 2 0.15 0.08 0.3 CCMT09T308-KM 0.8 0.5 3 0.2 0.1 0.3 CCMT09T308-KR 2 1 4 0.25 0.12 0.35 CCMT09T308-MF 0.35 0.15 2 0.15 0.08 0.3 CCMT09T308-MM 0.8 0.5 3 0.2 0.1 0.3 CCMT09T308-MR 2 1 4 0.25 0.12 0.35 CCMT09T308-PF 0.35 0.15 2 0.15 0.08 0.3 CCMT09T308-PM 0.8 0.5 3 0.2 0.1 0.3 CCMT09T308-PR 2 1 4 0.25 0.12 0.35 CCMT09T308-UM 1.25 0.5 4 0.25 0.12 0.4 CCMT09T308-UR 2 1 4 0.3 0.15 0.5 CCMT09T308-WF 1 0.3 3 0.25 0.12 0.5 CCMT09T308-WM 1.5 0.7 4 0.3 0.15 0.5 CCMT09T312-KR 2 1.2 4 0.3 0.14 0.42 CCMT09T312-MR 2 1.2 4 0.3 0.14 0.42 CCMT09T312-PR 2 1.2 4 0.3 0.14 0.42 CCMT120404-KM 0.96 0.3 3.6 0.18 0.09 0.27 CCMT120404-MF 0.42 0.14 2.4 0.14 0.07 0.27 CCMT120404-MM 0.96 0.3 3.6 0.18 0.09 0.27 CCMT120404-PF 0.42 0.14 2.4 0.14 0.07 0.27 CCMT120404-PM 0.96 0.3 3.6 0.18 0.09 0.27 CCMT120404-WM 2 0.5 4 0.25 0.15 0.4 CCMT120408-KM 0.96 0.6 3.6 0.24 0.12 0.36 CCMT120408-KR 2.4 1.2 4.8 0.3 0.14 0.42 CCMT120408-MM 0.96 0.6 3.6 0.24 0.12 0.36 CCMT120408-MR 2.4 1.2 4.8 0.3 0.14 0.42 CCMT120408-PM 0.96 0.6 3.6 0.24 0.12 0.36 CCMT120408-PR 2.4 1.2 4.8 0.3 0.14 0.42 CCMT120408-UM 1.5 0.5 4 0.25 0.12 0.4 CCMT120408-UR 2.5 1 4 0.3 0.15 0.5 CCMT120412-KR 2.4 1.44 4.8 0.36 0.17 0.5 CCMT120412-MM 0.96 0.72 3.6 0.29 0.14 0.3 CCMT120412-MR 2.4 1.44 4.8 0.36 0.17 0.5 CCMT120412-PM 0.96 0.72 3.6 0.29 0.14 0.43 CCMT120412-PR 2.4 1.44 4.8 0.36 0.17 0.5 CCMT160508-UR 3 1 5 0.35 0.15 0.5 CCMW060204FP 0.5 0.1 2.3 0.1 0.05 0.2 CCMW09T304FP 0.5 0.1 3.4 0.1 0.05 0.2 CCMW09T308FP 1 0.1 3.4 0.15 0.05 0.4 DCET070200-UM 0.3 0.1 4 0.03 0.01 0.06 DCET070201-UM 0.5 0.1 4 0.03 0.01 0.06 DCET11T301-UM 0.3 0.1 4 0.03 0.01 0.06 DCET11T302-UM 0.3 0.2 4 0.03 0.01 0.06 DCET11T304-UM 1.25 0.5 4 0.05 0.02 0.1 DCGT070201-UM 0.3 0.1 1 0.03 0.01 0.08 DCGT070202-UM 0.5 0.1 1.5 0.07 0.02 0.16 DCGT070204-UM 1 0.3 2.5 0.15 0.08 0.25 DCGT070208-UM 1 0.3 2.5 0.2 0.12 0.3 DCGT11T301-UM 0.3 0.1 1 0.03 0.01 0.06 DCGT11T302-UM 0.3 0.1 1.5 0.03 0.01 0.06 DCGT11T304-UM 1.25 0.3 3 0.15 0.08 0.25 DCGT11T308-UM 1.25 0.3 3 0.2 0.12 0.3 DCGW070202S01020F 0.07 0.04 0.1 0.07 0.03 0.1 DCGW070202T01030F 0.07 0.04 0.2 0.07 0.03 0.1 DCGW070204S01020F 0.1 0.07 0.2 0.1 0.05 0.2 DCGW070204S01030F 0.1 0.07 0.4 0.1 0.05 0.2 DCGW070204T01020F 0.1 0.07 0.4 0.1 0.05 0.2 DCGW070208S01030F 0.2 0.07 0.8 0.15 0.05 0.3 DCGW11T302T01020F 0.07 0.04 0.2 0.07 0.05 0.1 DCGW11T304S01020F 0.1 0.07 0.2 0.1 0.05 0.2 DCGW11T304S01020FWH 0.1 0.05 0.4 0.15 0.05 0.25 DCGW11T304S01520FWH 0.1 0.07 0.2 0.15 0.05 0.25 DCGW11T304S01530F 0.1 0.07 0.4 0.1 0.05 0.2 B C SANDVIK Coromant A 289
