348 Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Оснастка Стр.K94

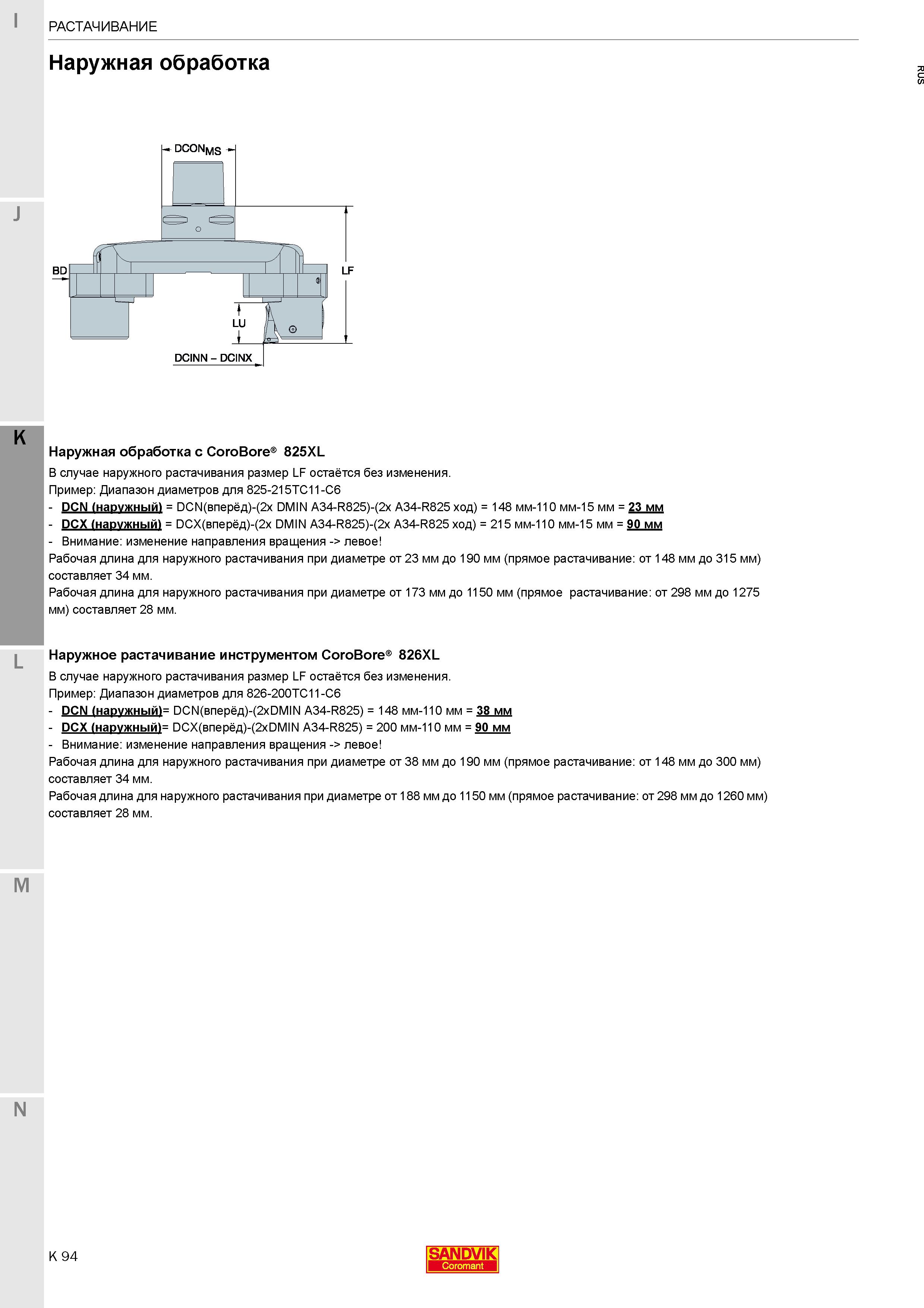

348  Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Принадлежности и оснастка для станков Стр. K94

Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Стр. K94 0348 Lab2u

Растачивание Наружная обработка - dconms - J K Наружная обработка с CoroBore 825XL В случае наружного растачивания размер LF остаётся без изменения. Пример: Диапазон диаметров для 825-215ТС11-С6 - DCN (наружный) = 0С вперёд)-(2х DMIN A34-R825)-(2x A34-R825 ход) = 148 мм-110 мм-15 мм = 23 мм - DCX (наружный) = йСХ(вперёд)-(2х DMIN A34-R825)-(2x A34-R825 ход) = 215 мм-110 мм-15 мм = 90 мм - Внимание: изменение направления вращения -> левое Рабочая длина для наружного растачивания при диаметре от 23 мм до 190 мм (прямое Растачивание: от 148 мм до 315 мм) составляет 34 мм. Рабочая длина для наружного растачивания при диаметре от 173 мм до 1150 мм (прямое Растачивание: от 298 мм до 1275 мм) составляет 28 мм. Наружное Растачивание инструментом CoroBore 826XL В случае наружного растачивания размер LF остаётся без изменения. Пример: Диапазон диаметров для 826-200ТС11-С6 - DCN (наружный)= 0С вперёд)-(2х0М A34-R825) = 148 мм-110 мм = 38 мм - DCX (наружный)= 0СХ(вперёд)-(2х0М A34-R825) = 200 мм-110 мм = 90 мм - Внимание: изменение направления вращения -> левое Рабочая длина для наружного растачивания при диаметре от 38 мм до 190 мм (прямое Растачивание: от 148 мм до 300 мм) составляет 34 мм. Рабочая длина для наружного растачивания при диаметре от 188 мм до 1150 мм (прямое Растачивание: от 298 мм до 1260 мм) составляет 28 мм. M N K 94 SANDVIK Coromant
