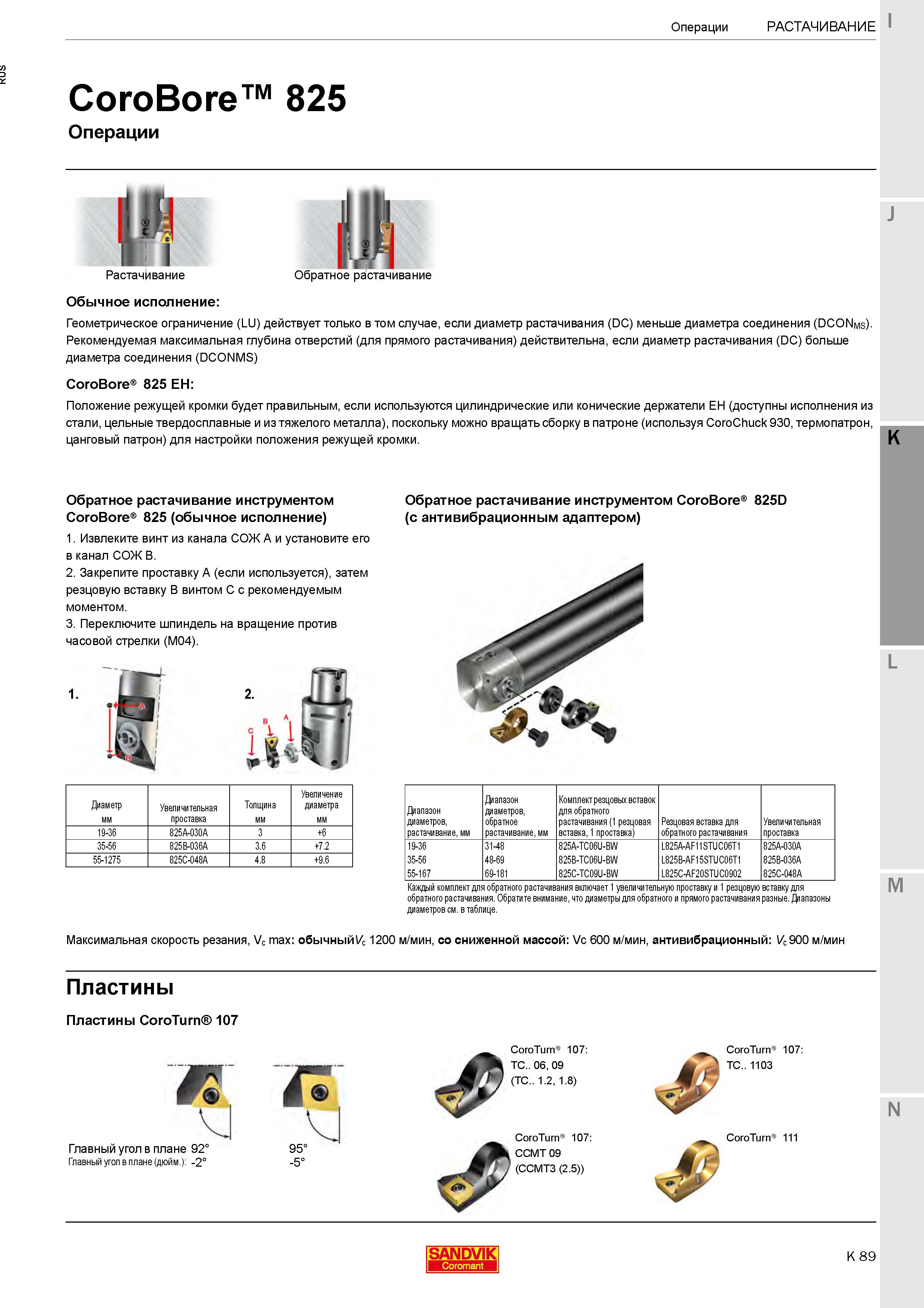

343 Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Оснастка Стр.K89

Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Стр. K89 0343 Lab2u

Операции Растачивание CoroBore 825 Операции И Растачивание Обычное исполнение: Обратное Растачивание Геометрическое ограничение (LU) действует только в том случае, если диаметр растачивания (DC) меньше диаметра соединения (DCONms). Рекомендуемая максимальная глубина отверстий (для прямого растачивания) действительна, если диаметр растачивания (DC) больше диаметра соединения (DCONMS) CoroBore 825 EH: Положение режущей кромки будет правильным, если используются цилиндрические или конические держатели EH (доступны исполнения из стали, цельные твердосплавные и из тяжелого металла), поскольку можно вращать сборку в патроне (используя CoroChuck 930, термопатрон, цанговый патрон) для настройки положения режущей кромки. K Обратное Растачивание инструментом CoroBore 825 (обычное исполнение) 1. Извлеките винт из канала СОЖ A и установите его в канал СОЖ B. 2. Закрепите проставку A (если используется), затем резцовую вставку B винтом C с рекомендуемым моментом. 3. Переключите шпиндель на вращение против часовой стрелки (M04). 1. Диаметр мм Увеличительная проставка Толщина мм Увеличение диаметра мм 19-36 825A-030A 3 +6 35-56 825B-036A 3.6 +7.2 55-1275 825C-048A 4.8 +9.6 Обратное Растачивание инструментом CoroBore 825D (с антивибрационным адаптером) L Диапазон диаметров, Растачивание, мм Диапазон диаметров, обратное Растачивание, мм Комплект резцовых вставок для обратного растачивания (1 резцовая вставка, 1 проставка) Резцовая вставка для обратного растачивания Увеличительная проставка 19-36 31-48 825A-TC06U-BW L825A-AF11STUC06T1 825A-030A 35-56 48-69 825B-TC06U-BW L825B-AF15STUC06T1 825B-036A 55-167 69-181 825C-TC09U-BW L825C-AF20STUC0902 825C-048A Каждый комплект для обратного растачивания включает 1 увеличительную проставку и 1 резцовую вставку для обратного растачивания. Обратите внимание, что диаметры для обратного и прямого растачивания разные. Диапазоны диаметров см. в таблице. Максимальная скорость резания, Vc max: обычный 1200 м/мин, со сниженной массой: Vc 600 м/мин, антивибрационный: V 900 м/мин M Пластины Пластины CoroTurn 107 Главный угол в плане 92° Главный угол в плане (дюйм.): -2° 95° -5° CoroTurn 107: TC.. 06, 09 (TC.. 1.2, 1.8) CoroTurn 107: CCMT 09 (CCMT3 (2.5)) CoroTurn 107: TC.. 1103 CoroTurn 111 N J SANDVIK Coromant K 89
