176 Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Оснастка Стр.I172

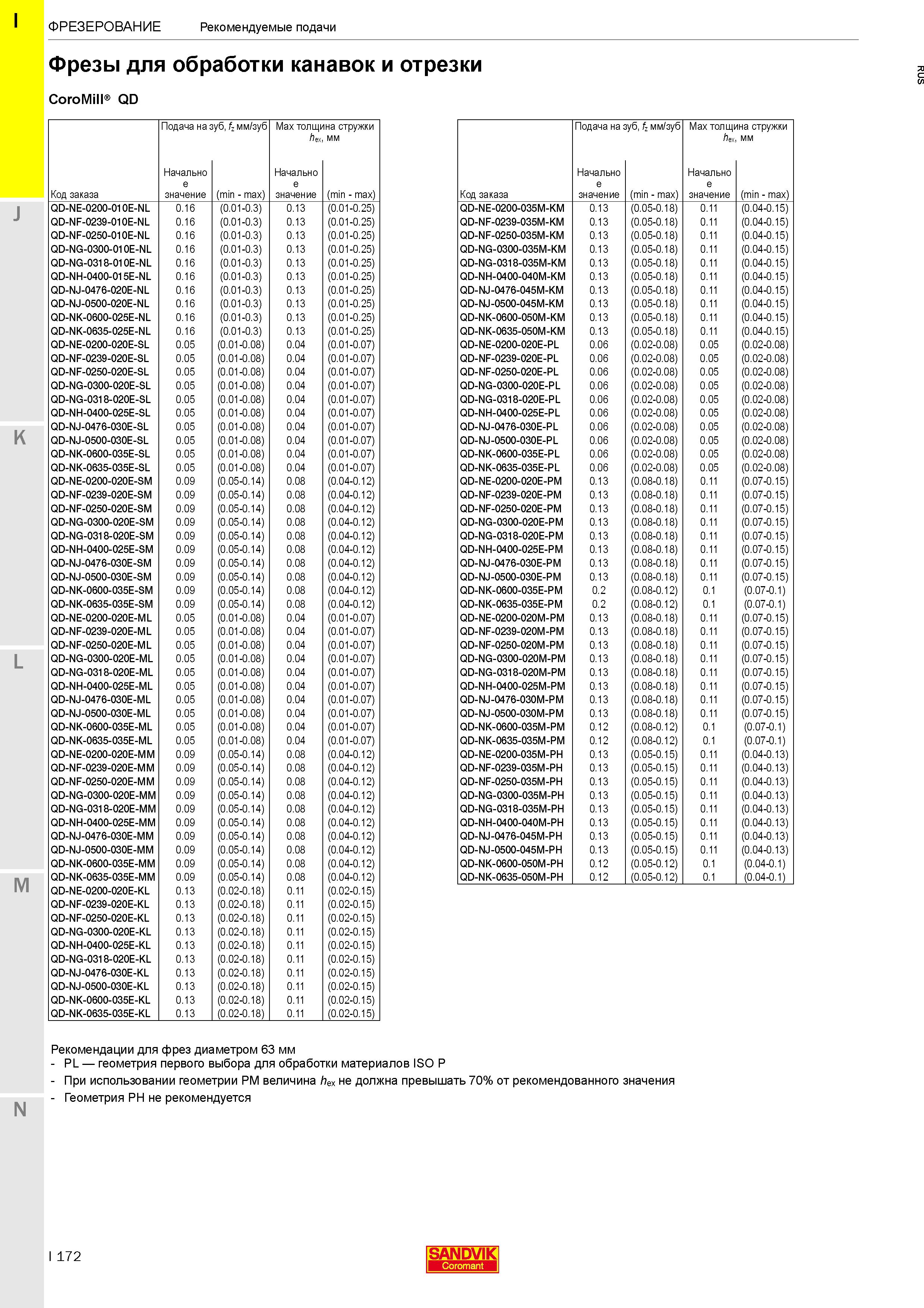

Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Стр. I172 0176 Lab2u Фрезерование Рекомендуемые подачи Фрезы для обработки канавок и отрезки CoroMill QD K M Подача на зуб, fz мм/зуб Max толщина стружки hex, мм Начально Начально Код заказа инструмента е значение (min - max) е значение (min - max) QD-NE-0200-010E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NF-0239-010E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NF-0250-010E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NG-0300-010E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NG-0318-010E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NH-0400-015E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NJ-0476-020E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NJ-0500-020E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NK-0600-025E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NK-0635-025E-NL 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NE-0200-020E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0239-020E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0250-020E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0300-020E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0318-020E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NH-0400-025E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0476-030E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0500-030E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0600-035E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0635-035E-SL 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NE-0200-020E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0239-020E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0250-020E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0300-020E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0318-020E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NH-0400-025E-SM 0.09 -0 5- о с. 14) 0.08 (0.04-0.12) QD-NJ-0476-030E-SM 0.09 -0 5- о с. 14) 0.08 (0.04-0.12) QD-NJ-0500-030E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0600-035E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0635-035E-SM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NE-0200-020E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0239-020E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0250-020E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0300-020E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0318-020E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NH-0400-025E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0476-030E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0500-030E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0600-035E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0635-035E-ML 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NE-0200-020E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0239-020E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0250-020E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0300-020E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0318-020E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NH-0400-025E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NJ-0476-030E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NJ-0500-030E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0600-035E-MM 0.09 -0 5- О с. 14) 0.08 (0.04-0.12) QD-NK-0635-035E-MM 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NE-0200-020E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NF-0239-020E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NF-0250-020E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NG-0300-020E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NH-0400-025E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NG-0318-020E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NJ-0476-030E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NJ-0500-030E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NK-0600-035E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NK-0635-035E-KL 0.13 (0.02-0 18) 0.11 (0.02-0.15) Подача на зуб, fz мм/зуб Max толщина стружки hex мм Начально Начально Код заказа инструмента е значение ax m in (m е значение (min - max) QD-NE-0200-035M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NF-0239-035M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NF-0250-035M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NG-0300-035M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NG-0318-035M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NH-0400-040M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NJ-0476-045M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NJ-0500-045M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NK-0600-050M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NK-0635-050M-KM 0.13 (0.05-0.18) 0.11 (0.04-0.15) QD-NE-0200-020E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NF-0239-020E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NF-0250-020E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NG-0300-020E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NG-0318-020E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NH-0400-025E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NJ-0476-030E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NJ-0500-030E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NK-0600-035E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NK-0635-035E-PL 0.06 (0.02-0.08) 0.05 (0.02-0.08) QD-NE-0200-020E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NF-0239-020E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NF-0250-020E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NG-0300-020E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NG-0318-020E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NH-0400-025E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NJ-0476-030E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NJ-0500-030E-PM 0.13 (0.08-0.18) 0.11 (0.07-0.15) QD-NK-0600-035E-PM 0.2 (0.08-0.12) 0.1 (0.07-0.1) QD-NK-0635-035E-PM 0.2 (0.08-0.12) 0.1 (0.07-0.1) QD-NE-0200-020M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NF-0239-020M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NF-0250-020M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NG-0300-020M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NG-0318-020M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NH-0400-025M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NJ-0476-030M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NJ-0500-030M-PM 0 13 (0.08-0.18) 0.11 (0.07-0.15) QD-NK-0600-035M-PM 0 12 (0.08-0.12) 0.1 (0.07-0.1) QD-NK-0635-035M-PM 0 12 (0.08-0.12) 0.1 (0.07-0.1) QD-NE-0200-035M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NF-0239-035M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NF-0250-035M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NG-0300-035M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NG-0318-035M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NH-0400-040M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NJ-0476-045M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NJ-0500-045M-PH 0 13 (0.05-0.15) 0.11 (0.04-0.13) QD-NK-0600-050M-PH 0 12 (0.05-0.12) 0.1 (0.04-0.1) QD-NK-0635-050M-PH 0 12 (0.05-0.12) 0.1 (0.04-0.1) N Рекомендации для фрез диаметром 63 мм - PL геометрия первого выбора для обработки материалов ISO P - При использовании геометрии РМ величина hex не должна превышать 70% от рекомендованного значения - Геометрия PH не рекомендуется J L I 172 SANDVIK Coromant
