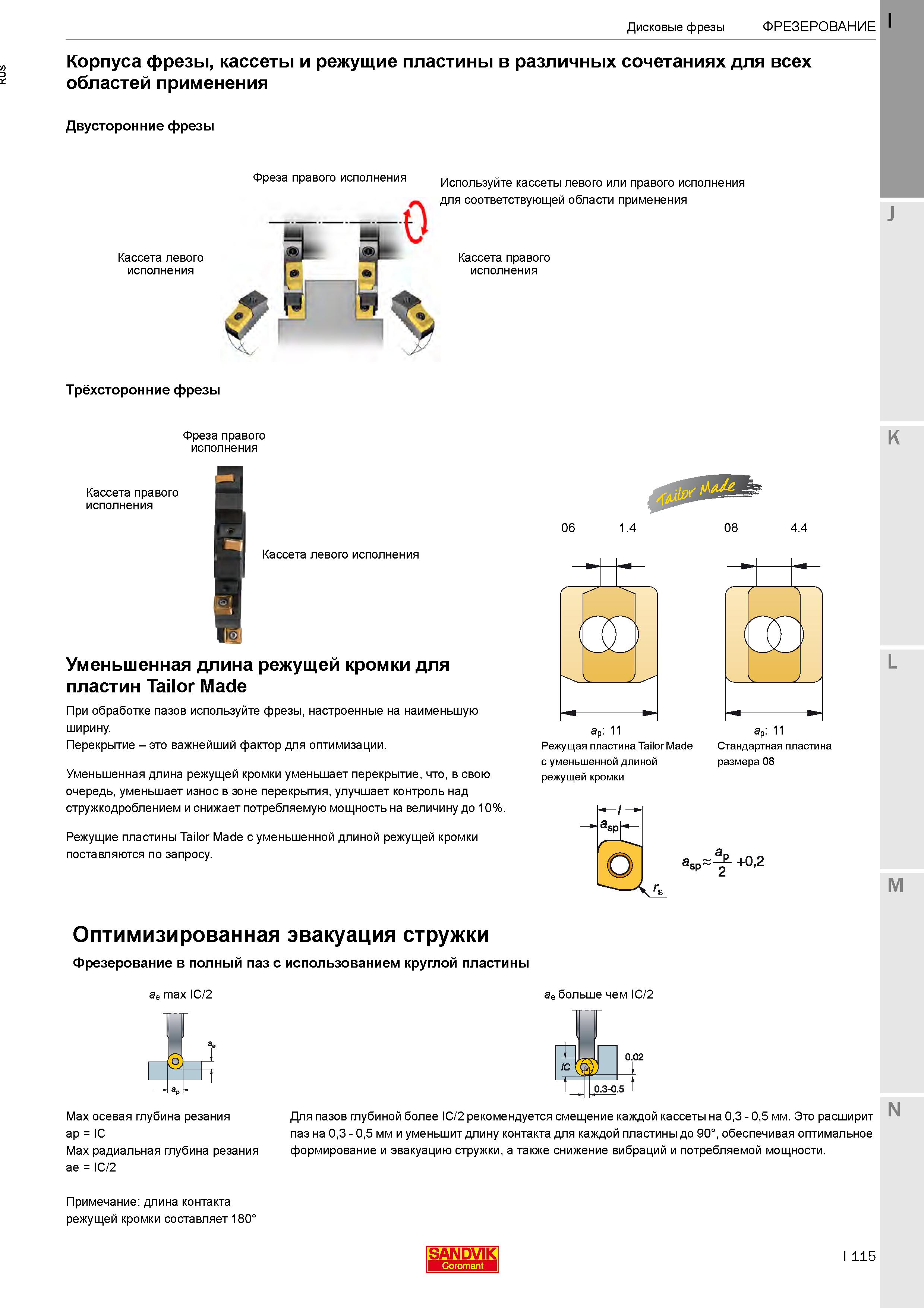

119 Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Расточной инструмент Оснастка Стр.I115

Каталог SANDVIK COROMANT 2020 Фрезы и сверла с СМП Стр. I115 0119 Lab2u

Дисковые фрезы Фрезерование Корпуса фрезы, кассеты и режущие пластины в различных сочетаниях для всех областей применения Двусторонние фрезы Фреза правого исполнения Кассета левого исполнения Используйте кассеты левого или правого исполнения для соответствующей области применения Кассета правого исполнения Трёхсторонние фрезы J Фреза правого исполнения K Кассета правого исполнения Кассета левого исполнения Уменьшенная длина режущей кромки для пластин Tailor Made При обработке пазов используйте фрезы, настроенные на наименьшую ширину. Перекрытие - это важнейший фактор для оптимизации. Уменьшенная длина режущей кромки уменьшает перекрытие, что, в свою очередь, уменьшает износ в зоне перекрытия, улучшает контроль над стружкодроблением и снижает потребляемую мощность на величину до 10%. Режущие пластины Tailor Made с уменьшенной длиной режущей кромки поставляются по запросу. 06 1.4 Режущая пластина Tailor Made с уменьшенной длиной режущей кромки 08 4.4 L Стандартная пластина размера 08 sp' +0,2 M Оптимизированная эвакуация стружки Фрезерование в полный паз с использованием круглой пластины ae max IC/2 ae больше чем IC/2 Max осевая глубина резания ap = IC Max радиальная глубина резания ae = IC/2 Для пазов глубиной более IC/2 рекомендуется смещение каждой кассеты на 0,3 - 0,5 мм. Это расширит паз на 0,3 - 0,5 мм и уменьшит длину контакта для каждой пластины до 90 , обеспечивая оптимальное формирование и эвакуацию стружки, а также снижение вибраций и потребляемой мощности. N Примечание: длина контакта режущей кромки составляет 180 SANDVIK I 115 ap: 11
