Функции системы СОЖ в технологическом процессе глубокого сверления Поддержка и смазывание опорно-направляющих пластин режущей головки Повыше

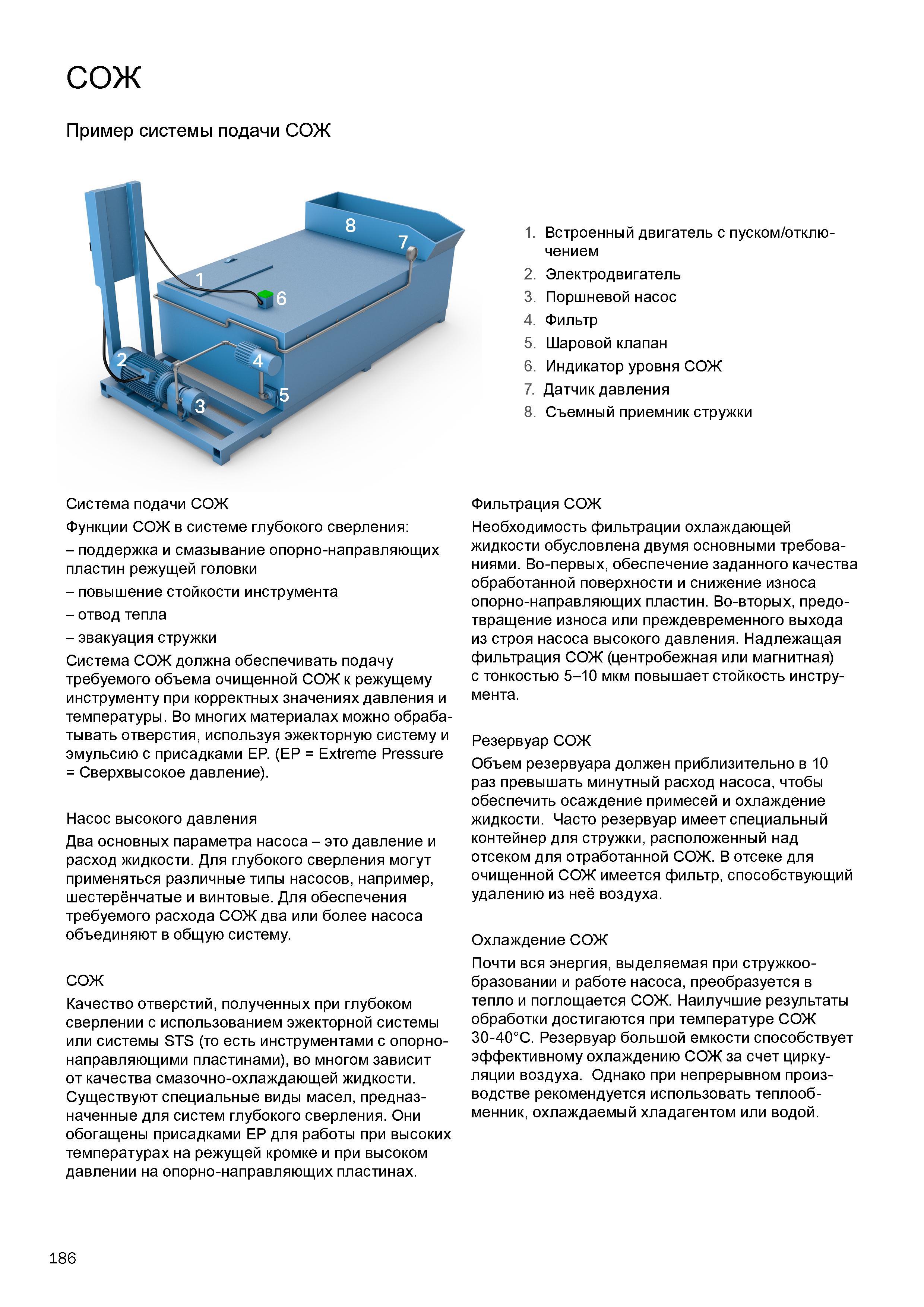

Функции системы СОЖ в технологическом процессе глубокого сверления Поддержка и смазывание опорно-направляющих пластин режущей головки Повышение стойкости инструмента отвод тепла эвакуация стружки Система СОЖ должна обеспечивать подачу требуемого объема очищенной СОЖ к режущему инструменту при корректных значениях давления и температуры. Во многих материалах можно обрабатывать отверстия, используя эжекторную систему и эмульсию с присадками EP. (EP = Extreme Pressure = Сверхвысокое давление). Насос высокого давления Два основных параметра насоса это давление и расход жидкости. Для глубокого сверления могут применяться различные типы насосов, например, шестерёнчатые и винтовые. Для обеспечения требуемого расхода СОЖ два или более насоса объединяют в общую систему. СОЖ Качество отверстий, полученных при глубоком сверлении с использованием эжекторной системы или системы STS (то есть инструментами с опорнонаправляющими пластинами), во многом зависит от качества смазочно-охлаждающей жидкости. Существуют специальные виды масел, предназначенные для систем глубокого сверления. Они обогащены присадками EP для работы при высоких температурах на режущей кромке и при высоком давлении на опорно-направляющих пластинах. Фильтрация СОЖ Необходимость фильтрации охлаждающей жидкости обусловлена двумя основными требованиями. Во-первых, обеспечение заданного качества обработанной поверхности и снижение износа опорно-направляющих пластин. Во-вторых, предотвращение износа или преждевременного выхода из строя насоса высокого давления. Надлежащая фильтрация СОЖ (центробежная или магнитная) с тонкостью 5-10 мкм повышает стойкость инструмента. Резервуар СОЖ Объем резервуара должен приблизительно в 10 раз превышать минутный расход насоса, чтобы обеспечить осаждение примесей и охлаждение жидкости. Часто резервуар имеет специальный контейнер для стружки, расположенный над отсеком для отработанной СОЖ. В отсеке для очищенной СОЖ имеется фильтр, способствующий удалению из неё воздуха. Охлаждение СОЖ Почти вся энергия, выделяемая при стружкоо-бразовании и работе насоса, преобразуется в тепло и поглощается СОЖ. Наилучшие результаты обработки достигаются при температуре СОЖ 30-40°C. Резервуар большой емкости способствует эффективному охлаждению СОЖ за счет циркуляции воздуха. Однако при непрерывном производстве рекомендуется использовать теплообменник, охлаждаемый хладагентом или водой. 186 СОЖ Пример системы подачи СОЖ 1. Встроенный двигатель с пуском/отключением 2. Электродвигатель 3. Поршневой насос 4. Фильтр 5. Шаровой клапан 6. Индикатор уровня СОЖ 7. Датчик давления 8. Съемный приемник стружки Система подачи СОЖ
