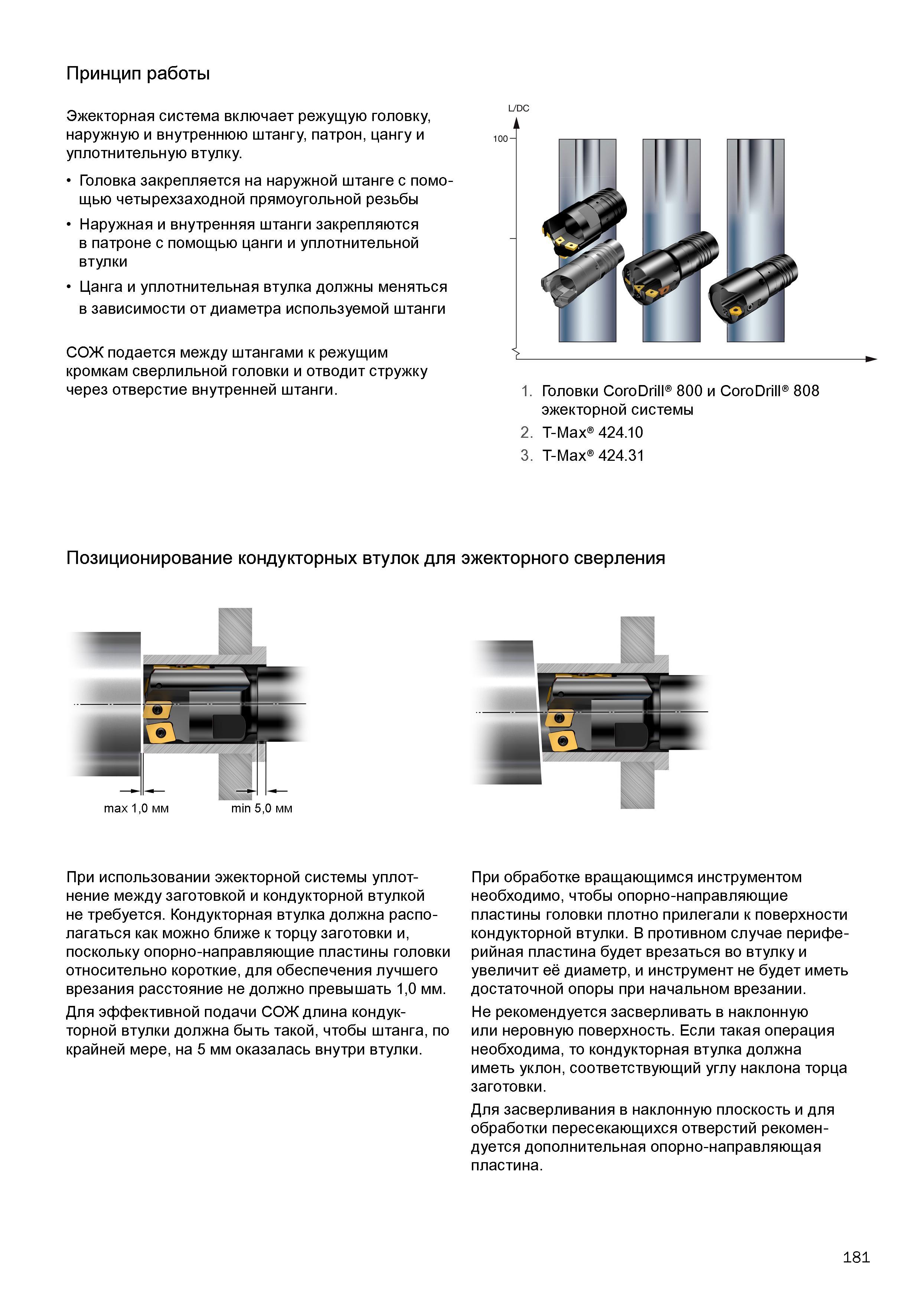

Эжекторная система включает режущую головку, наружную и внутреннюю штангу, патрон, цангу и уплотнительную втулку. Головка закрепляется на наружной штанге с помо щью четырехзаходной прямоугольной резьбы Наружная и внутренняя штанги закрепляются в патроне с помощью цанги и уплотнительной втулки Цанга и уплотнительная втулка должны меняться в зависимости от диаметра используемой штанги СОЖ подается между штангами к режущим кромкам сверлильной головки и отводит стружку через отверстие внутренней штанги. L7DC к 1 1. Головки CoroDrill 800 и CoroDrill 808 эжекторной системы 2. T-Max 424.10 3. Т-Мах 424.31 Позиционирование кондукторных втулок для эжекторного сверления При использовании эжекторной системы уплотнение между заготовкой и кондукторной втулкой не требуется. Кондукторная втулка должна располагаться как можно ближе к торцу заготовки и, поскольку опорно-направляющие пластины головки относительно короткие, для обеспечения лучшего врезания расстояние не должно превышать 1,0 мм. Для эффективной подачи СОЖ длина кондукторной втулки должна быть такой, чтобы штанга, по крайней мере, на 5 мм оказалась внутри втулки. При обработке вращающимся инструментом необходимо, чтобы опорно-направляющие пластины головки плотно прилегали к поверхности кондукторной втулки. В противном случае периферийная пластина будет врезаться во втулку и увеличит её диаметр, и инструмент не будет иметь достаточной опоры при начальном врезании. Не рекомендуется засверливать в наклонную или неровную поверхность. Если такая операция необходима, то кондукторная втулка должна иметь уклон, соответствующий углу наклона торца заготовки. Для засверливания в наклонную плоскость и для обработки пересекающихся отверстий рекомендуется дополнительная опорно-направляющая пластина. 181 Принцип работы
