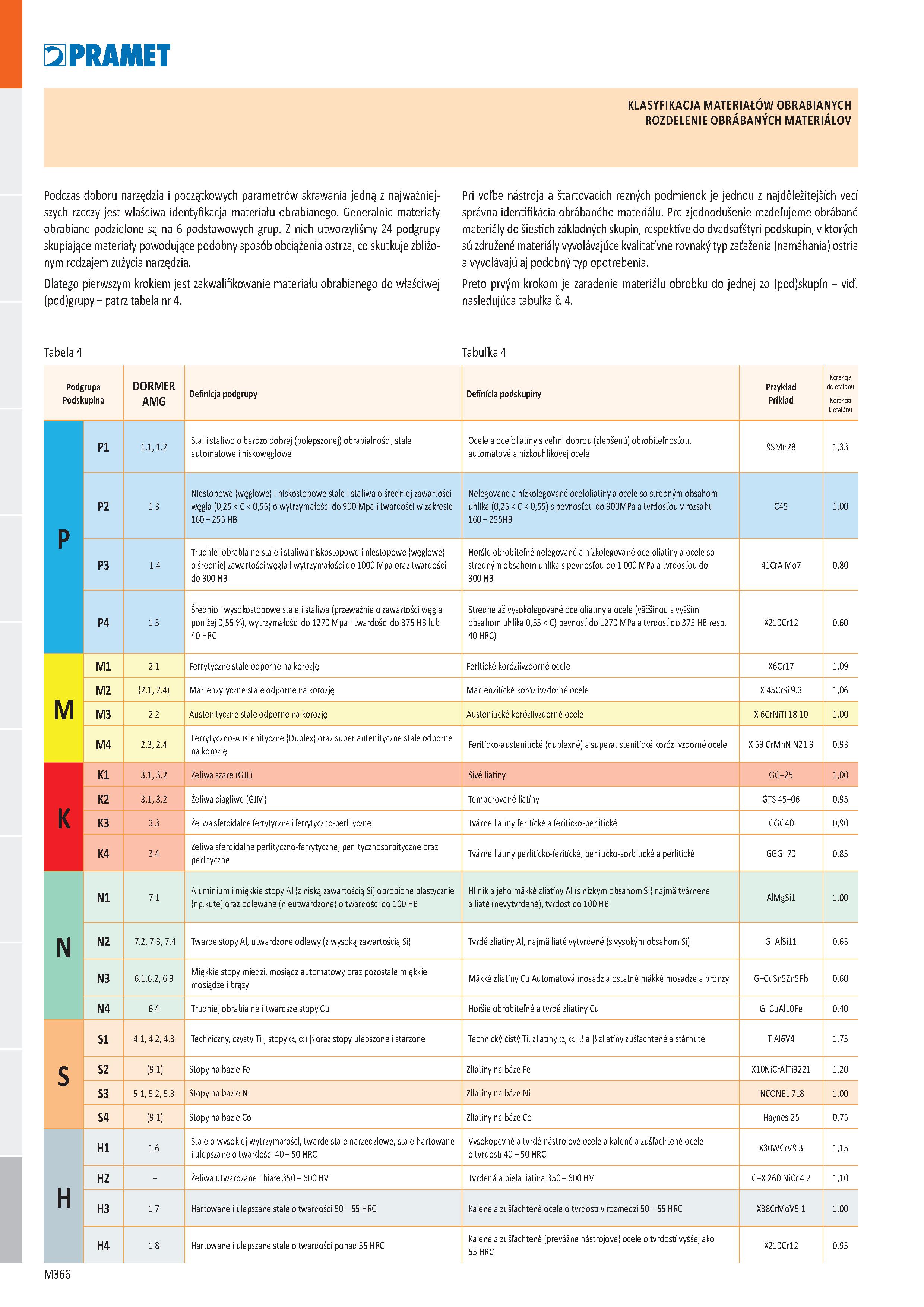

834 Каталог PRAMET 2019 Режущий инструмент Пластины Фрезы Резцы Сверла Стр.M366

834 klasyfikacja materiałów obrabianych ROZDELENIE OBRÁBANÝCH MATERIÁLOV Podczas doboru narzędzia i początkowych parametrów skrawania jedną z najważn Каталог PRAMET 2019 Режущий инструмент Резцы с твердосплавными пластинами по металлу для точения и растачивания Концевые и насадные фрезы Сверла с СМП Расточные головки Стр. M366

Каталог PRAMET 2019 Режущий инструмент по металлу Стр. M366 0834 Lab2u

klasyfikacja materiałów obrabianych ROZDELENIE OBRÁBANÝCH MATERIÁLOV Podczas doboru narzędzia i początkowych parametrów skrawania jedną z najważniejszych rzeczy jest właściwa identyfikacja materiału obrabianego. Generalnie materiały obrabiane podzielone są na 6 podstawowych grup. Z nich utworzyliśmy 24 podgrupy skupiające materiały powodujące podobny sposób obciążenia ostrza, co skutkuje zbliżonym rodzajem zużycia narzędzia. Dlatego pierwszym krokiem jest zakwalifikowanie materiału obrabianego do właściwej (pod)grupy - patrz tabela nr 4. Pri volbe nástroja a štartovacích rezných podmienok je jednou z najdôležitejších vecí správna identifikácia obrábaného materiálu. Pre zjednodušenie rozdeľujeme obrábané materiály do šiestich základných skupín, respektíve do dvadsaťštyri podskupín, v ktorých sú združené materiály vyvolávajúce kvalitatívne rovnaký typ zaťaženia (namáhania) ostria a vyvolávajú aj podobný typ opotrebenia. Preto prvým krokom je zaradenie materiálu obrobku do jednej zo (pod)skupín - viď. nasledujúca tabuľka č. 4. Tabela 4 Tabulka 4 Podgrupa Podskupina DORMER AMG Definicja podgrupy Definícia podskupiny Przykład Príklad Korekcja do etalonu Korekcia k etalónu P P1 1.1, 1.2 Stal i staliwo o bardzo dobrej (polepszonej) obrabialności, stale automatowe i niskowęglowe Ocele a oceľoliatiny s veľmi dobrou (zlepšenú) obrobiteľnosťou, automatové a nízkouhlíkovej ocele 9SMn28 1,33 P2 1.3 Niestopowe (węglowe) i niskostopowe stale i staliwa o średniej zawartości węgla (0,25 C 0,55) o wytrzymałości do 900 Mpa i twardości w zakresie 160-255 HB Nelegovane a nízkolegované oceľoliatiny a ocele so stredným obsahom uhlíka (0,25 C 0,55) s pevnosťou do 900MPa a tvrdosťou v rozsahu 160-255HB C45 1,00 P3 1.4 Trudniej obrabialne stale i staliwa niskostopowe i niestopowe (węglowe) o średniej zawartości węgla i wytrzymałości do 1000 Mpa oraz twardości do 300 HB Horšie obrobiteľné nelegované a nízkolegované oceľoliatiny a ocele so stredným obsahom uhlíka s pevnosťou do 1 000 MPa a tvrdosťou do 300 HB 41CrAlMo7 0,80 P4 1.5 Średnio i wysokostopowe stale i staliwa (przeważnie o zawartości węgla poniżej 0,55 %), wytrzymałości do 1270 Mpa i twardości do 375 HB lub 40 HRC Stredne až vysokolegované oceľoliatiny a ocele (väčšinou s vyšším obsahom uhlíka 0,55 C) pevnosť do 1270 MPa a tvrdosť do 375 HB resp. 40 HRC) X210Cr12 0,60 M M1 2.1 Ferrytyczne stale odporne na korozję Feritické koróziivzdorné ocele X6Cr17 1,09 M2 (2.1, 2.4) Martenzytyczne stale odporne na korozję Martenzitické koróziivzdorné ocele X 45CrSi 9.3 1,06 M3 2.2 Austenityczne stale odporne na korozję Austenitické koróziivzdorné ocele X 6CrNiTi 18 10 1,00 M4 2.3, 2.4 Ferrytyczno-Austenityczne (Duplex) oraz super autenityczne stale odporne na korozję Feriticko-austenitické (duplexné) a superaustenitické koróziivzdorné ocele X 53 CrMnNiN21 9 0,93 K K1 3.1, 3.2 Żeliwa szare (GJL) Sivé liatiny GG-25 1,00 K2 3.1, 3.2 Żeliwa ciągliwe (GJM) Temperované liatiny GTS45-06 0,95 K3 3.3 Żeliwa sferoidalne ferrytyczne i fe rrytyczno-pe rlityczne Tvárne liatiny feritické a feriticko-perlitické GGG40 0,90 K4 3.4 Żeliwa sferoidalne perlityczno-ferrytyczne, perlitycznosorbityczne oraz perlityczne Tvárne liatiny perliticko-feritické, perliticko-sorbitické a perlitické GGG-70 0,85 N N1 7.1 Aluminium i miękkie stopy Al (z niską zawartością Si) obrobione plastycznie (np.kute) oraz odlewane (nieutwardzone) o twardości do 100 HB Hliník a jeho mäkké zliatiny Al (s nízkym obsahom Si) najmä tvárnené a liaté (nevytvrdené), tvrdosť do 100 HB AlMgSi1 1,00 N2 7.2, 7.3, 7.4 Twarde stopy Al, utwardzone odlewy (z wysoką zawartością Si) Tvrdé zliatiny Al, najmä liaté vytvrdené (s vysokým obsahom Si) G-AlSi11 0,65 N3 6.1,6.2, 6.3 Miękkie stopy miedzi, mosiądz automatowy oraz pozostałe miękkie mosiądze i brązy Mäkké zliatiny Cu Automatová mosadz a ostatné mäkké mosadze a bronzy G-CuSn5Zn5Pb 0,60 N4 6.4 Trudniej obrabialne i twardsze stopy Cu Horšie obrobiteľné a tvrdé zliatiny Cu G-CuAl10Fe 0,40 S S1 4.1, 4.2, 4.3 Techniczny, czysty Ti ; stopy a, a+b oraz stopy ulepszone i starzone Technický čistý Ti, zliatiny a, a+b a b zliatiny zušľachtené a stárnuté TiAl6V4 1,75 S2 (9.1) Stopy na bazie Fe Zliatiny na báze Fe X10NiCrAlTi3221 1,20 S3 5.1, 5.2, 5.3 Stopy na bazie Ni Zliatiny na báze Ni INCONEL 718 1,00 S4 (9.1) Stopy na bazie Co Zliatiny na báze Co Haynes 25 0,75 H H1 1.6 Stale o wysokiej wytrzymałości, twarde stale narzędziowe, stale hartowane i ulepszane o twardości 40-50 HRC Vysokopevné a tvrdé nástrojové ocele a kalené a zušľachtené ocele o tvrdosti 40-50 HRC X30WCrV9.3 1,15 H2 - Żeliwa utwardzane i białe 350 - 600 HV Tvrdená a biela liatina 350-600 HV G-X 260 NiCr 4 2 1,10 H3 1.7 Hartowane i ulepszane stale o twardości 50-55 HRC Kalené a zušľachtené ocele o tvrdosti v rozmedzí 50-55 HRC X38CrMoV5.1 1,00 H4 1.8 Hartowane i ulepszane stale o twardości ponad 55 HRC Kalené a zušľachtené (prevažne nástrojové) ocele o tvrdosti vyššej ako 55 HRC X210Cr12 0,95 M366
