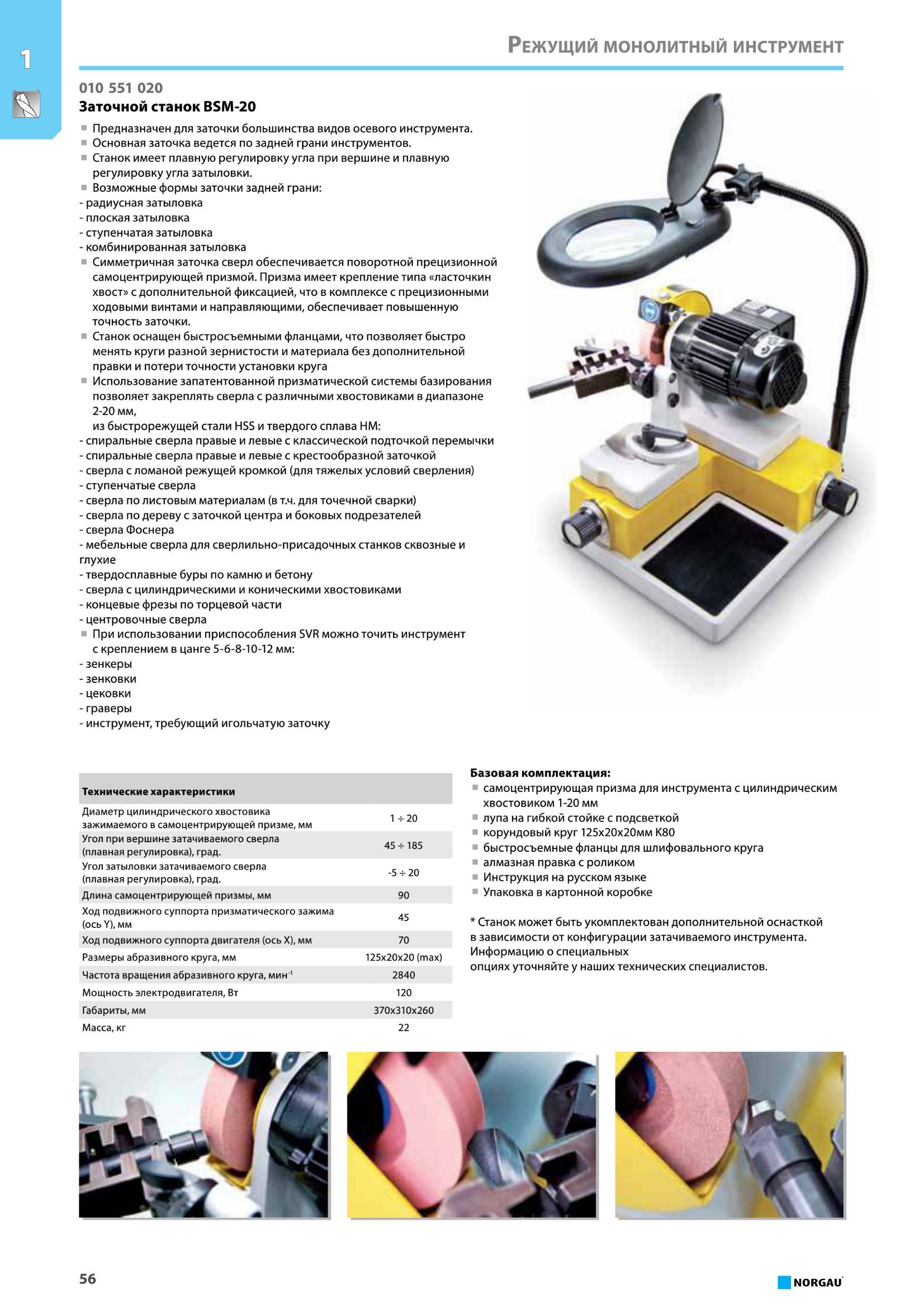

Заточной станок BSM-20 Предназначен для заточки большинства видов осевого инструмента. Основная заточка ведется по задней грани инструментов. Станок имеет плавную регулировку угла при вершине и плавную регулировку угла затыловки. Возможные формы заточки задней грани - радиусная затыловка - плоская затыловка - ступенчатая затыловка - комбинированная затыловка Симметричная заточка сверл обеспечивается поворотной прецизионной самоцентрирующей призмой. Призма имеет крепление типа ласточкин хвост с дополнительной фиксацией, что в комплексе с прецизионными ходовыми винтами и направляющими, обеспечивает повышенную точность заточки. Станок оснащен быстросъемными фланцами, что позволяет быстро менять круги разной зернистости и материала без дополнительной правки и потери точности установки круга Использование запатентованной призматической системы базирования позволяет закреплять сверла с различными хвостовиками в диапазоне 2-20 мм, из быстрорежущей стали HSS и твердого сплава НМ - спиральные сверла правые и левые с классической подточкой перемычки - спиральные сверла правые и левые с крестообразной заточкой - сверла с ломаной режущей кромкой (для тяжелых условий сверления) - ступенчатые сверла - сверла по листовым материалам (в т.ч. для точечной сварки) - сверла по дереву с заточкой центра и боковых подрезателей - сверла Фоснера - мебельные сверла для сверлильно-присадочных станков сквозные и глухие - твердосплавные буры по камню и бетону - сверла с цилиндрическими и коническими хвостовиками - концевые фрезы по торцевой части - центровочные сверла При использовании приспособления SVR можно точить инструмент с креплением в цанге 5-6-8-10-12 мм - зенкеры - зенковки -цековки - граверы - инструмент, требующий игольчатую заточку Технические характеристики Диаметр цилиндрического хвостовика зажимаемого в самоцентрирующей призме, мм 1 -г 20 Угол при вершине затачиваемого сверла (плавная регулировка), град. 45-5-185 Угол затыловки затачиваемого сверла (плавная регулировка), град. -5- 20 Длина самоцентрирующей призмы, мм 90 Ход подвижного суппорта призматического зажима (ось Y), мм 45 Ход подвижного суппорта двигателя (ось X), мм 70 Размеры абразивного круга, мм 125x20x20 (max) Частота вращения абразивного круга, мин-1 2840 Мощность электродвигателя, Вт 120 Габариты, мм 370x310x260 Масса, кг 22 Базовая комплектация самоцентрирующая призма для инструмента с цилиндрическим хвостовиком 1-20 мм лупа на гибкой стойке с подсветкой корундовый круг 125x20x20мм К80 быстросъемные фланцы для шлифовального круга алмазная правка с роликом Инструкция на русском языке Упаковка в картонной коробке Станок может быть укомплектован дополнительной оснасткой в зависимости от конфигурации затачиваемого инструмента. Информацию о специальных опциях уточняйте у наших технических специалистов. 56 NORGAU Режущий монолитный инструмент 010 551 020
