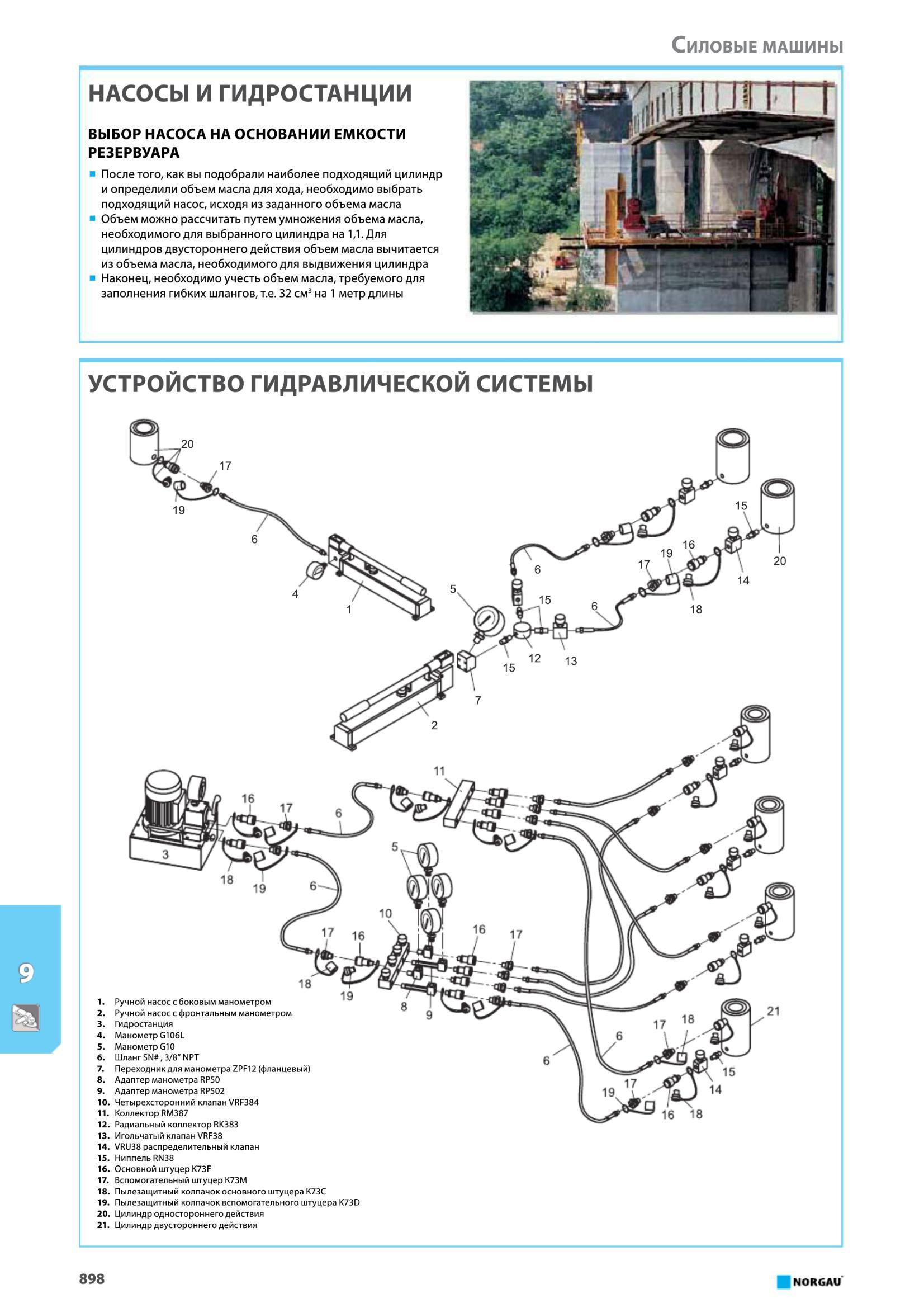

ВЫБОР НАСОСА НА ОСНОВАНИИ ЕМКОСТИ РЕЗЕРВУАРА После того, как вы подобрали наиболее подходящий цилиндр и определили объем масла для хода, необходимо выбрать подходящий насос, исходя из заданного объема масла Объем можно рассчитать путем умножения объема масла, необходимого для выбранного цилиндра на 1,1. Для цилиндров двустороннего действия объем масла вычитается из объема масла, необходимого для выдвижения цилиндра Наконец, необходимо учесть объем масла, требуемого для заполнения гибких шлангов, т.е. 32 см3 на 1 метр длины УСТРОЙСТВО ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ 17 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. K73D Ручной насос с боковым манометром Ручной насос с фронтальным манометром Гидростанция Манометр G106L Манометр G10 Шланг SN , 3/8"NPT Переходник для манометра ZPF12 (фланцевый) Адаптер манометра RP50 Адаптер манометра RP502 Четырехсторонний клапан VRF384 Коллектор RM387 Радиальный коллектор RK383 Игольчатый клапан VRF38 VRU38 распределительный клапан Ниппель RN38 Основной штуцер K73F Вспомогательный штуцер К73М Пылезащитный колпачок основного штуцера K73C Пылезащитный колпачок вспомогательного штуцера Цилиндр одностороннего действия Цилиндр двустороннего действия 898 NORGAU Силовые машины НАСОСЫ И ГИДРОСТАНЦИИ
