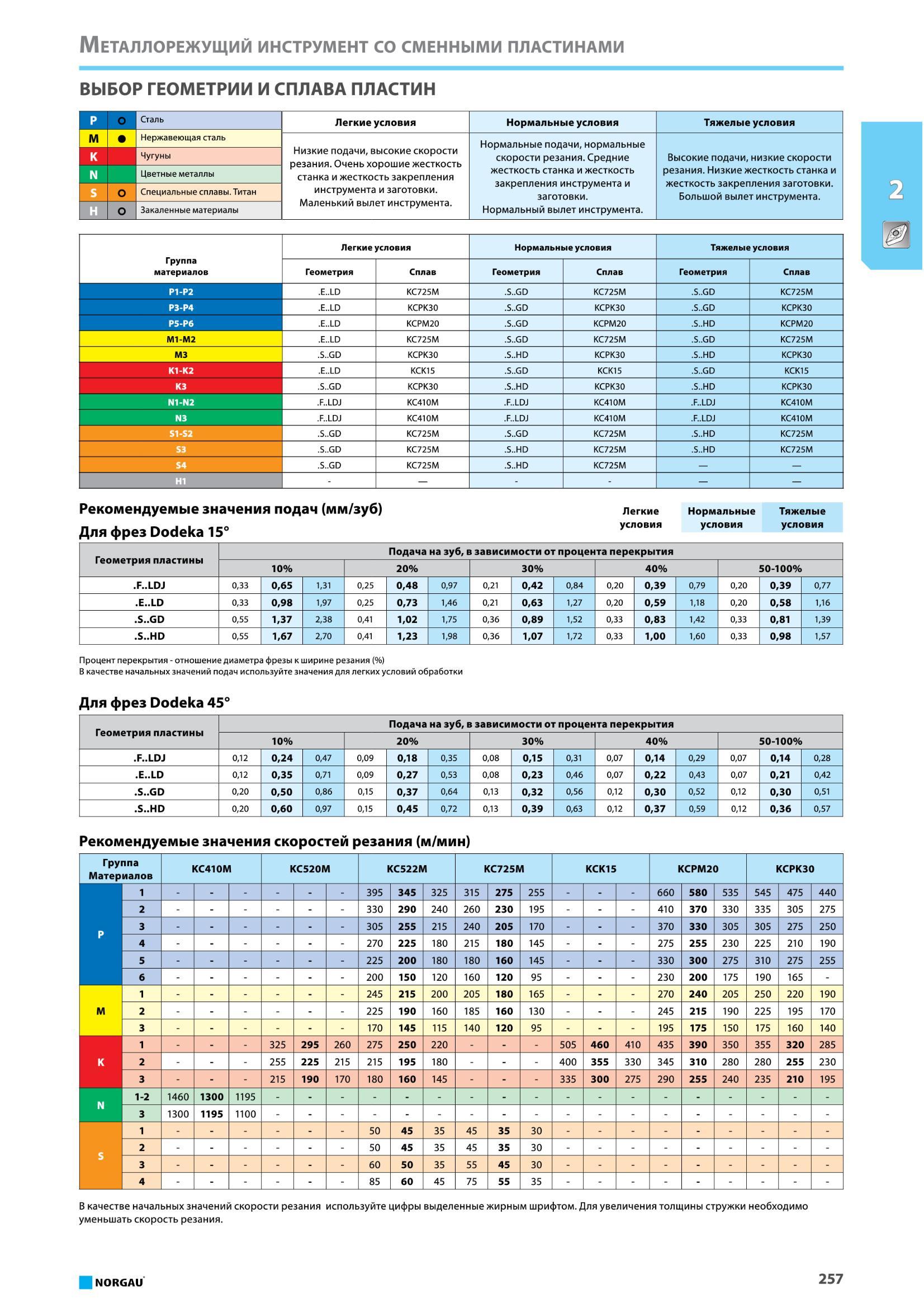

Выбор геометрии и сплава пластин Металлорежущий инструмент со сменными пластинами р Сталь м D Нержавеющая сталь к Чугуны N Цветные металлы S в Специальные

Выбор геометрии и сплава пластин Металлорежущий инструмент со сменными пластинами р Сталь м D Нержавеющая сталь к Чугуны N Цветные металлы S в Специальные сплавы.Титан Н D Закаленные материалы Легкие условия Нормальные условия Тяжелые условия Низкие подачи,высокие скорости резания. Очень хорошие жесткость станка и жесткость закрепления инструмента и заготовки. Маленький вылет инструмента. Нормальные подачи, нормальные скорости резания. Средние жесткость станка и жесткость закрепления инструмента и заготовки. Нормальный вылет инструмента. Высокие подачи, низкие скорости резания. Низкие жесткость станка и жесткость закрепления заготовки. Большой вылет инструмента. Группа материалов Легкие условия Нормальные условия Тяжелые условия Геометрия Сплав Геометрия Сплав Геометрия Сплав Р1-Р2 -E..LD KC725M -S..GD КС725М .S..GD КС725М РЗ-Р4 .E..LD КСРКЗО .S..GD КСРКЗО .S..GD КСРКЗО Р5-Р6 .E..LD KCPM20 .S..GD KCPM20 .S..HD КСРМ20 М1-М2 .E..LD KC725M -S..GD KC725M .S..GD КС725М М3 .S..GD КСРКЗО .S..HD КСРКЗО .S..HD КСРКЗО К1-К2 E..LD КСК15 S..GD КСК15 S..GD КСК15 КЗ .S..GD КСРКЗО .S..HD КСРКЗО .S..HD КСРКЗО N1-N2 .F..LDJ КС410М .F..LDJ КС410М .F..LDJ КС410М N3 F..LDJ КС410М -F..LDJ КС410М -F..LDJ КС410М S1-S2 .S..GD KC725M .S..GD КС725М .S..HD КС725М S3 S..GD KC725M S..HD КС725М .S..HD КС725М S4 .S..GD KC725M .S..HD КС725М Н1 - Рекомендуемые значения подач (мм/зуб) Для фрез Dodeka 15° Легкие условия Нормальные условия Тяжелые условия Геометрия пластины Подача на зуб, в зависимости от процента перекрытия 10% 20% 30% 40% 50-100% .F..LDJ 0,33 0,65 1,31 0,25 0,48 0,97 0,21 0,42 0,84 0,20 0,39 0,79 0,20 0,39 0,77 .E..LD 0,33 0,98 1,97 0,25 0,73 1,46 0,21 0,63 1,27 0,20 0,59 1,18 0,20 0,58 1,16 .S..GD 0,55 1,37 2,38 0,41 1,02 1,75 0,36 0,89 1,52 0,33 0,83 1,42 0,33 0,81 1,39 .S..HD 0,55 1,67 2,70 0,41 1,23 1,98 0,36 1,07 1,72 0,33 1,00 1,60 0,33 0,98 1,57 Процент перекрытия - отношение диаметра фрезы к ширине резания (%) В качестве начальных значений подач используйте значения для легких условий обработки Для фрез Dodeka 45е Геометрия пластины Подача на зуб, в зависимости от процента перекрытия 10% 20% 30% 40% 50-100% .F..LDJ 0,12 0,24 0,47 0,09 0,18 0,35 0,08 0,15 0,31 0,07 0,14 0,29 0,07 0,14 0,28 .E..LD 0,12 0,35 0,71 0,09 0,27 0,53 0,08 0,23 0,46 0,07 0,22 0,43 0,07 0,21 0,42 .S..GD 0,20 0,50 0,86 0,15 0,37 0,64 0,13 0,32 0,56 0,12 0,30 0,52 0,12 0,30 0,51 .S..HD 0,20 0,60 0,97 0,15 0,45 0,72 0,13 0,39 0,63 0,12 0,37 0,59 0,12 0,36 0,57 Рекомендуемые значения скоростей резания (м/мин) Группа Материалов КС410М КС520М КС522М КС725М КСК15 КСРМ20 КСРКЗО 1 М 1 395 345 325 315 275 255 660 580 535 545 475 440 2 330 290 240 260 230 195 - 410 370 330 335 305 275 3 305 255 215 240 205 170 370 330 305 305 275 250 4 270 225 180 215 180 145 275 255 230 225 210 190 5 - 225 200 180 180 160 145 - 330 300 275 310 275 255 6 200 150 120 160 120 95 230 200 175 190 165 - 1 245 215 200 205 180 165 270 240 205 250 220 190 2 - 225 190 160 185 160 130 245 215 190 225 195 170 3 - 170 145 115 140 120 95 195 175 150 175 160 140 К 1 325 295 260 275 250 220 505 460 410 435 390 350 355 320 285 2 255 225 215 215 195 180 400 355 330 345 310 280 280 255 230 N S 3 215 190 170 180 160 145 335 300 275 290 255 240 235 210 195 1-2 1460 1300 1195 3 1300 1195 1100 - \ - 1 - 50 45 35 45 35 30 2 - 50 45 35 45 35 30 - 3 - 60 50 35 55 45 30 - 4 - 85 60 45 75 55 35 \ - В качестве начальных значений скорости резания используйте цифры выделенные жирным шрифтом. Для увеличения толщины стружки необходимо уменьшать скорость резания. NORGAU 257
