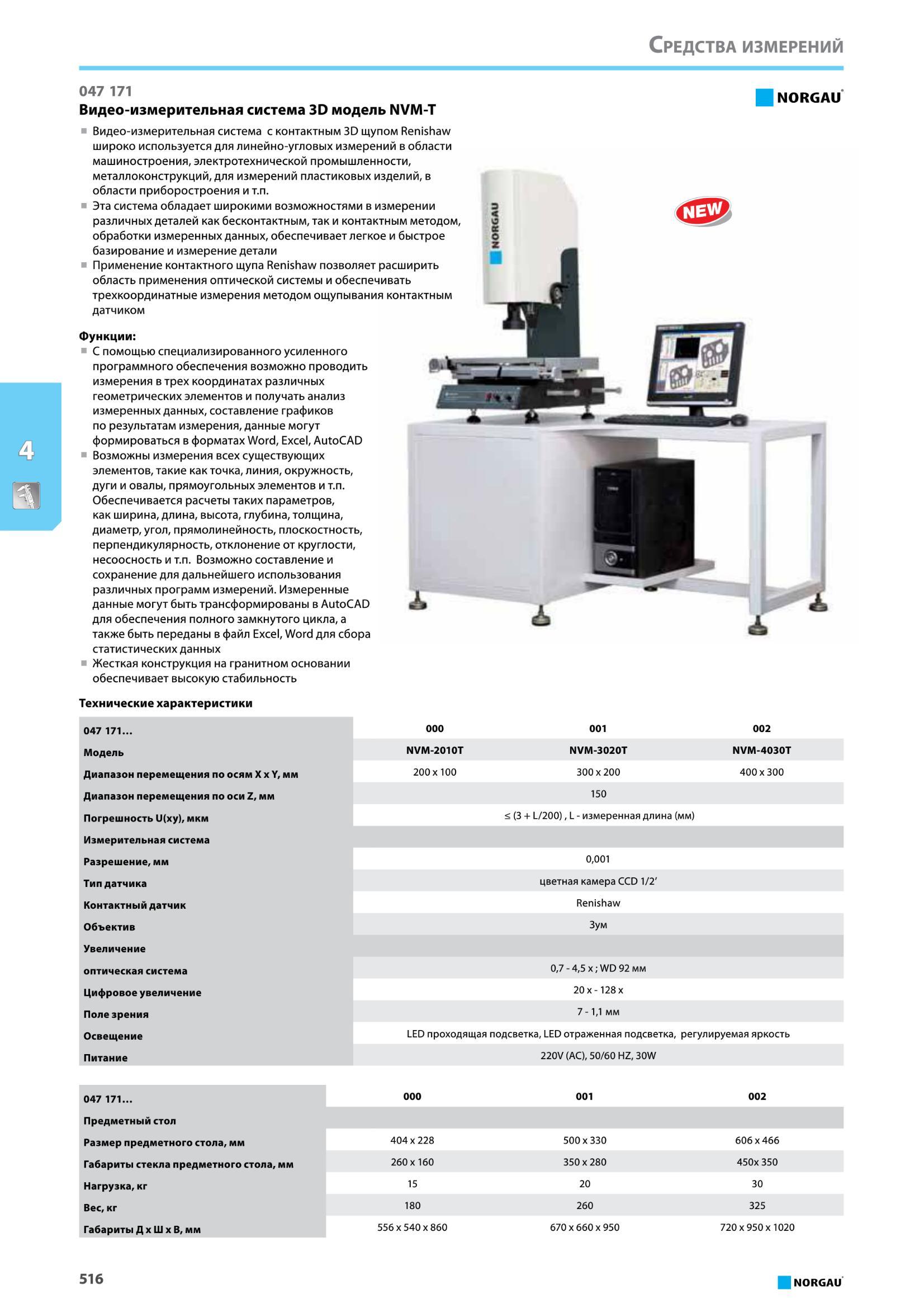

Видео-измерительная система с контактным 3D щупом Renishaw широко используется для линейно-угловых измерений в области машиностроения, электротехнической п

Видео-измерительная система с контактным 3D щупом Renishaw широко используется для линейно-угловых измерений в области машиностроения, электротехнической промышленности, металлоконструкций, для измерений пластиковых изделий, в области приборостроения и т.п. Эта система обладает широкими возможностями в измерении различных деталей как бесконтактным, так и контактным методом, обработки измеренных данных, обеспечивает легкое и быстрое базирование и измерение детали Применение контактного щупа Renishaw позволяет расширить область применения оптической системы и обеспечивать трехкоординатные измерения методом ощупывания контактным датчиком Функции С помощью специализированного усиленного программного обеспечения возможно проводить измерения в трех координатах различных геометрических элементов и получать анализ измеренных данных, составление графиков по результатам измерения, данные могут формироваться в форматах Word, Excel, AutoCAD Возможны измерения всех существующих элементов, такие как точка, линия, окружность, дуги и овалы, прямоугольных элементов и т.п. Обеспечивается расчеты таких параметров, как ширина, длина, высота, глубина, толщина, диаметр, угол, прямолинейность, плоскостность, перпендикулярность, отклонение от круглости, несоосность и т.п. Возможно составление и сохранение для дальнейшего использования различных программ измерений. Измеренные данные могут быть трансформированы в AutoCAD для обеспечения полного замкнутого цикла, а также быть переданы в файл Excel, Word для сбора статистических данных Жесткая конструкция на гранитном основании обеспечивает высокую стабильность NORGAU Технические характеристики 047 171 001 002 Модель NVM-2010T NVM-3020T NVM-4030T Диапазон перемещения по осям X х Y, мм 200 х 100 300x200 400x300 Диапазон перемещения по оси Z, мм 150 Погрешность U(xy), мкм (3 + L/200), L - измеренная длина (мм) Измерительная система Разрешение, мм 0,001 Тип датчика цветная камера CCD 1/2' Контактный датчик Renishaw Объектив Зум Увеличение оптическая система 0,7 - 4,5 х WD 92 мм Цифровое увеличение 20 х -128 х Поле зрения 7 -1,1 мм Освещение LED проходящая подсветка, LED отраженная подсветка, регулируемая яркость Питание 220V (АС), 50/60 HZ, 30W 047 171 000 001 002 Предметный стол Размер предметного стола, мм 404x228 500x330 606x466 Габариты стекла предметного стола, мм 260x 160 350 х 280 450х350 Нагрузка, кг 15 20 30 Вес, кг 180 260 325 Габариты Д х Ш х В, мм 556x540x860 670 х 660 х 950 720x950x1020 516 NORGAU Средства измерений 047 171 Видео-измерительная система 3D модель NVM-T
