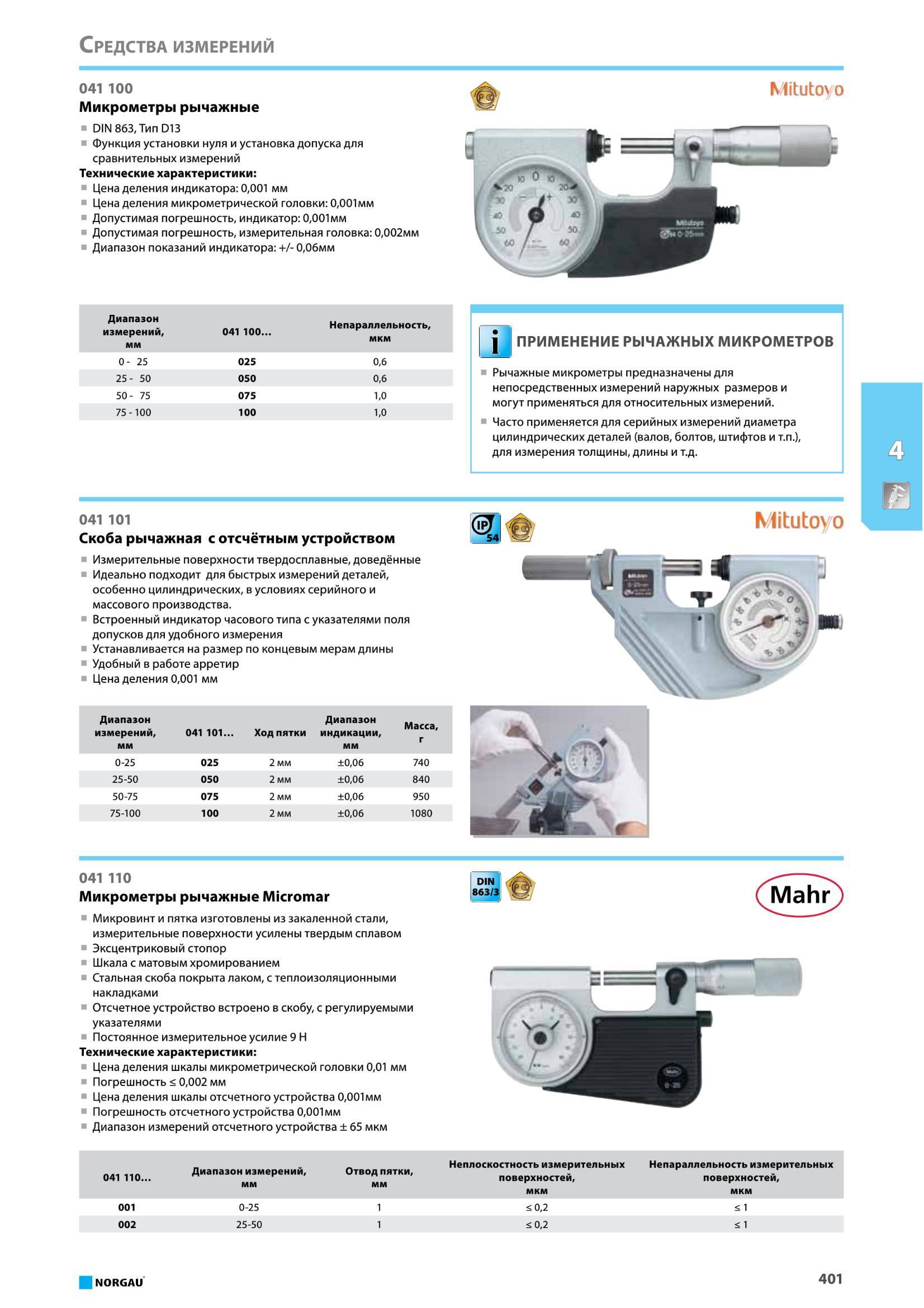

Технические характеристики и общий вид рычажных микрометров Mitutoyo DIN 863 Тип D13 Функция установки нуля и установка допуска для сравнительных измерений

Технические характеристики и общий вид рычажных микрометров Mitutoyo DIN 863 Тип D13 Функция установки нуля и установка допуска для сравнительных измерений

Технические характеристики и общий вид рычажных микрометров Mitutoyo DIN 863 Тип D13 Функция установки нуля и установка допуска для сравнительных измерений Технические характеристики Цена деления индикатора 0,001 мм Цена деления микрометрической головки 0,001 мм Допустимая погрешность, индикатор 0,001мм Допустимая погрешность, измерительная головка 0,002мм Диапазон показаний индикатора +/- 0,06мм J 1 ir i 1 fill - w 1 13 Диапазон измерений, мм 041 100 Непараллельность, мкм 0- 25 025 0,6 25- 50 050 0,6 50- 75 075 1,0 75-100 100 1,0 IX ПРИМЕНЕНИЕ РЫЧАЖНЫХ МИКРОМЕТРОВ Рычажные микрометры предназначены для непосредственных измерений наружных размеров и могут применяться для относительных измерений. Часто применяется для серийных измерений диаметра цилиндрических деталей (валов, болтов, штифтов и т.п.), для измерения толщины, длины и т.д. 041 101 Скоба рычажная с отсчётным устройством Измерительные поверхности твердосплавные, доведённые Идеально подходит для быстрых измерений деталей, особенно цилиндрических, в условиях серийного и массового производства. Встроенный индикатор часового типа с указателями поля допусков для удобного измерения Устанавливается на размер по концевым мерам длины Удобный в работе арретир Цена деления 0,001 мм (i l 541 £А '.V Диапазон измерений, мм 041 101 Ход пятки Диапазон индикации, мм Масса, 0-25 025 2 мм ±0,06 740 25-50 050 2 мм ±0,06 840 50-75 075 2 мм ±0,06 950 75-100 100 2 мм ±0,06 1080 041 110 Микрометры рычажные Micromar Микровинт и пятка изготовлены из закаленной стали, измерительные поверхности усилены твердым сплавом Эксцентриковый стопор Шкала с матовым хромированием Стальная скоба покрыта лаком, с теплоизоляционными накладками Отсчетное устройство встроено в скобу, с регулируемыми указателями Постоянное измерительное усилие 9 Н Технические характеристики Цена деления шкалы микрометрической головки 0,01 мм Погрешность < 0,002 мм Цена деления шкалы отсчетного устройства 0,001мм Погрешность отсчетного устройства 0,001мм Диапазон измерений отсчетного устройства ± 65 мкм DIN 863/3 Mahr 041 110 Диапазон измерений, мм Отвод пятки, мм Неплоскостность измерительных поверхностей, мкм Непараллельность измерительных поверхностей, мкм 001 0-25 1 5 0,2 5 1 002 25-50 1 5 0,2 5 1 NORGAU 401 Средства измерений 041 100 рычажные
