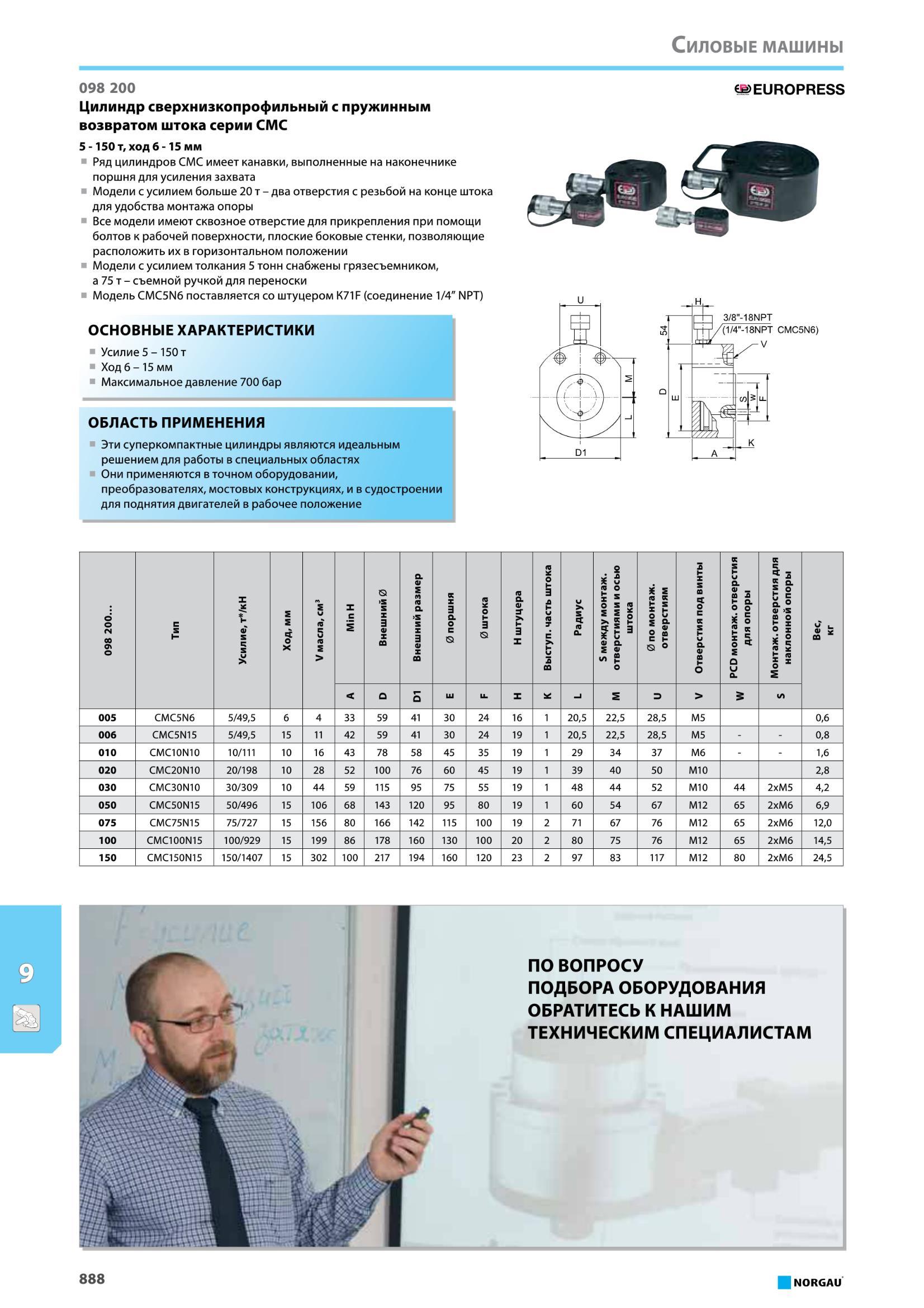

Цилиндр сверхнизкопрофильный с пружинным возвратом штока серии СМС 5 - 150 т, ход 6 -15 мм Ряд цилиндров СМС имеет канавки, выполненные на наконечнике порш

Цилиндр сверхнизкопрофильный с пружинным возвратом штока серии СМС 5 - 150 т, ход 6 -15 мм Ряд цилиндров СМС имеет канавки, выполненные на наконечнике поршня для усиления захвата Модели с усилием больше 20 - два отверстия с резьбой на конце штока для удобства монтажа опоры Все модели имеют сквозное отверстие для прикрепления при помощи болтов к рабочей поверхности, плоские боковые стенки, позволяющие расположить их в горизонтальном положении Модели с усилием толкания 5 тонн снабжены грязесъемником, а 75 - съемной ручкой для переноски Модель CMC5N6 поставляется со штуцером K71F (соединение 1/4" NPT) ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Усилие 5 - 150 Ход б - 15 мм Максимальное давление 700 бар ОБЛАСТЬ ПРИМЕНЕНИЯ Эти суперкомпактные цилиндры являются идеальным решением для работы в специальных областях Они применяются в точном оборудовании, преобразователях, мостовых конструкциях, и в судостроении для поднятия двигателей в рабочее положение PEUROPRESS 098 200 Тип Усилие, т /кН Ход, мм 5 и с и га S > MinH Внешний 0 Внешний размер 0 поршня 0 штока Н штуцера Выступ, часть штока Радиус S между монтаж, отверстиями и осью штока 0 по монтаж, отверстиям Отверстия под винты PCD монтаж, отверстия для опоры Монтаж, отверстия для наклонной опоры Вес, кг < а Б ц. X 5Й 2 > 1Л 005 CMC5N6 5/49,5 6 4 33 59 41 30 24 16 1 20,5 22,5 28,5 М5 0,6 006 CMC5N15 5/49,5 15 11 42 59 41 30 24 19 1 20,5 22,5 28,5 М5 0,8 010 CMC10N10 10/111 10 16 43 78 58 45 35 19 1 29 34 37 Мб 1,6 020 CMC20N10 20/198 10 28 52 100 76 60 45 19 1 39 40 50 М10 2,8 030 CMC30N10 30/309 10 44 59 115 95 75 55 19 1 48 44 52 М10 44 2хМ5 4,2 050 CMC50N15 50/496 15 106 68 143 120 95 80 19 1 60 54 67 М12 65 2хМ6 6,9 075 CMC75N15 75/727 15 156 80 166 142 115 100 19 2 71 67 76 М12 65 2хМ6 12,0 100 CMC100N15 100/929 15 199 86 178 160 130 100 20 2 80 75 76 М12 65 2хМ6 14,5 150 CMC150N15 150/1407 15 302 100 217 194 160 120 23 2 97 83 117 М12 80 2хМ6 24,5 ПО ВОПРОСУ ПОДБОРА ОБОРУДОВАНИЯ ОБРАТИТЕСЬ К НАШИМ ТЕХНИЧЕСКИМ СПЕЦИАЛИСТАМ 888 NORGAU Силовые машины 098 200
