Сверла Norgau Рекомендуемые режимы резания при сверлении на станочном оборудовании Группы обрабатываемых материалов по ISO Предел прочности материала

Сверла Norgau Рекомендуемые режимы резания при сверлении на станочном оборудовании Группы обрабатываемых материалов по ISO Предел прочности материала

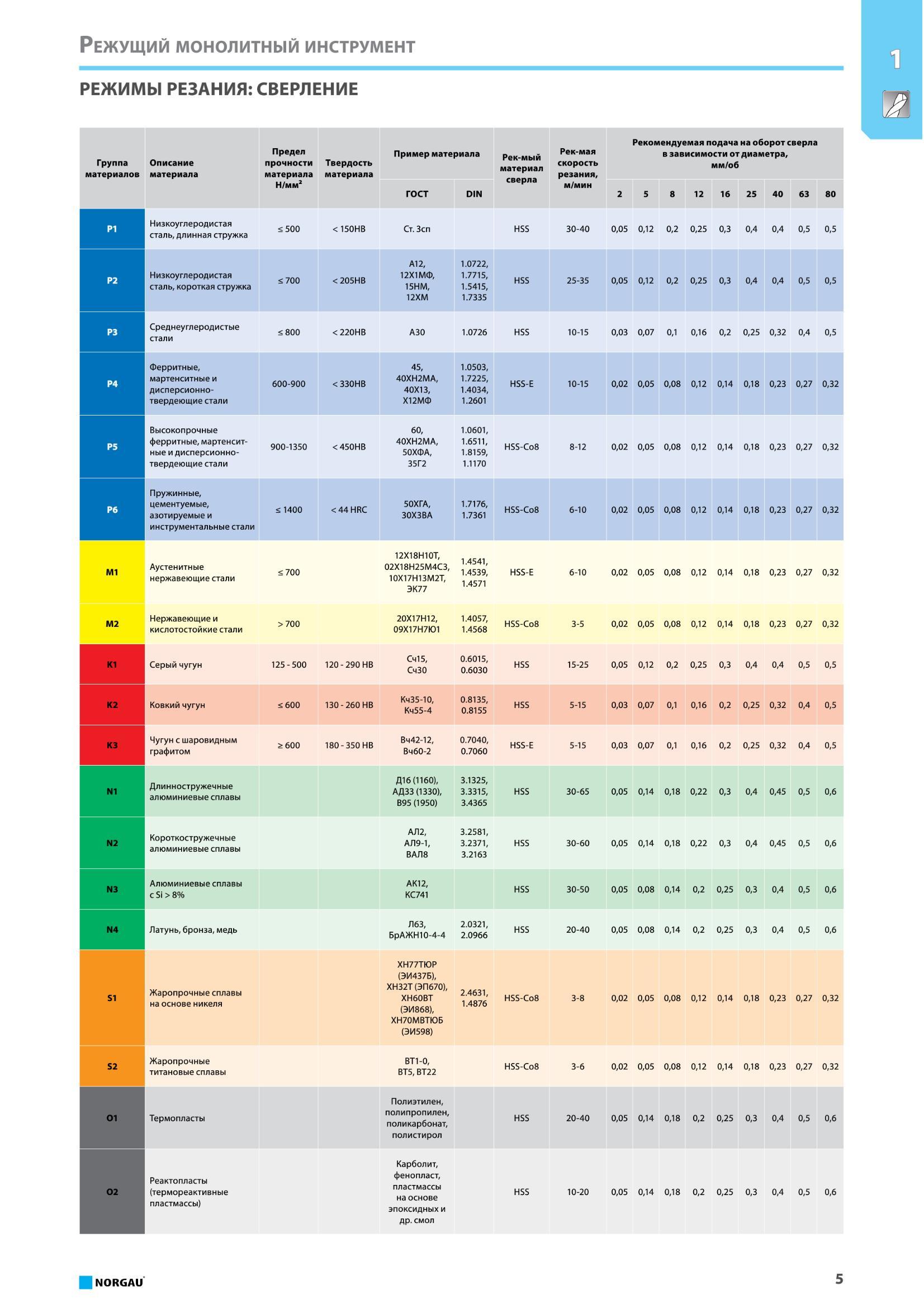

Сверла Norgau Рекомендуемые режимы резания при сверлении на станочном оборудовании Группы обрабатываемых материалов по ISO Предел прочности материала _ Н/мм2 Твердость материала Пример материала Рек.мый материал сверла ГОСТ DIN Рекомендуемая подача на оборот сверла Рек-мая в зависимости от диаметра, скорость мм/об резания, м/мин 2 5 8 12 16 25 40 63 80 Низкоуглеродистая сталь, длинная стружка Низкоуглеродистая сталь, короткая стружка Среднеуглеродистые стали Ферритные, мартенситные и дисперсионно-твердеющие стали Высокопрочные ферритные, мартенситные и дисперсионно-твердеющие стали Пружинные, цементуемые, азотируемые и инструментальные стали <500 < 150НВ Ст.Зсп 700 < 205НВ S 800 < 220НВ 600-900 < 330НВ 900-1350 < 450НВ 1400 < 44 HRC А12, 1.0722, 12X1МФ, 1.7715, 15НМ, 1.5415, 12ХМ 1.7335 45, 1.0503, 40ХН2МА, 1.7225, 40X13, 1.4034, Х12МФ 1.2601 60, 1.0601, 40ХН2МА, 1.6511, 50ХФА, 1.8159, 35Г2 1.1170 30-40 0,05 0,12 0,2 0,25 0,3 0,4 0,4 0,5 0,5 25-35 0,05 0,12 0,2 0,25 0,3 0,4 0,4 0,5 0,5 АЗО 1.0726 HSS 10-15 0,03 0,07 0,1 0,16 0,2 0,25 0,32 0,4 0,5 50ХГА, ЗОХЗВА 1.7176, 1.7361 HSS-E 10-15 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 HSS-C08 8-12 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 HS5-C08 6-10 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 М1 Аустенитные нержавеющие стали 12Х18Н10Т, 02Х18Н25М4СЗ, 10Х17Н13М2Т, ЭК77 1.4541, 1.4539, 1.4571 HSS-E 6-10 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 Нержавеющие и 20Х17Н12, 09Х17Н7Ю1 1.4057, 1.4568 HSS-C08 3-5 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 Серый чугун Ковкий чугун Чугун с шаровидным графитом Длинностружечные алюминиевые сплавы Короткостружечные алюминиевые сплавы Алюминиевые сплавы с Si > 8% Латунь, бронза, медь Жаропрочные сплавы на основе никеля Жаропрочные титановые сплавы Термопласты Реактопласты (термореактивные пластмассы) 125-500 120-290 НВ 600 130-260 НВ а 600 180-350 НВ Сч15, СчЗО Кч35-10, Кч55-4 Вч42-12, Вч60-2 0.6015, 0.6030 0.8135, 0.8155 0.7040, 0.7060 Д16 (1160), 3.1325, АДЗЗ (1330), 3.3315, В95 (1950) 3.4365 АЛ2, 3.2581, АЛ9-1, 3.2371, ВАЛ8 3.2163 АК12, КС741 Л63, 2.0321, БрАЖН10-4-4 2.0966 ХН77ТЮР (ЭИ437Б), ХН32Т (ЭП670), ХН60ВТ (ЭИ868), ХН70МВТЮБ (ЭИ598) 2.4631, 1.4876 ВТ1-0, ВТ5, ВТ22 Полиэтилен, полипропилен, поликарбонат, полистирол Карболит, фенопласт, пластмассы на основе эпоксидных и др. смол 15-25 0,05 0,12 0,2 0,25 0,3 0,4 0,4 0,5 0,5 5-15 0,03 0,07 0,1 0,16 0,2 0,25 0,32 0,4 0,5 HSS-E 5-15 0,03 0,07 0,1 0,16 0,2 0,25 0,32 0,4 0,5 30-65 0,05 0,14 0,18 0,22 0,3 0,4 0,45 0,5 0,6 30-60 0,05 0,14 0,18 0,22 0,3 0,4 0,45 0,5 0,6 30-50 0,05 0,08 0,14 0,2 0,25 0,3 0,4 0,5 0,6 20-40 0,05 0,08 0,14 0,2 0,25 0,3 0,4 0,5 0,6 HSS-C08 3-8 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 HSS-C08 3-6 0,02 0,05 0,08 0,12 0,14 0,18 0,23 0,27 0,32 20-40 0,05 0,14 0,18 0,2 0,25 0,3 0,4 0,5 0,6 10-20 0,05 0,14 0,18 0,2 0,25 0,3 0,4 0,5 0,6 NORGAU 5 Режущий монолитный инструмент
