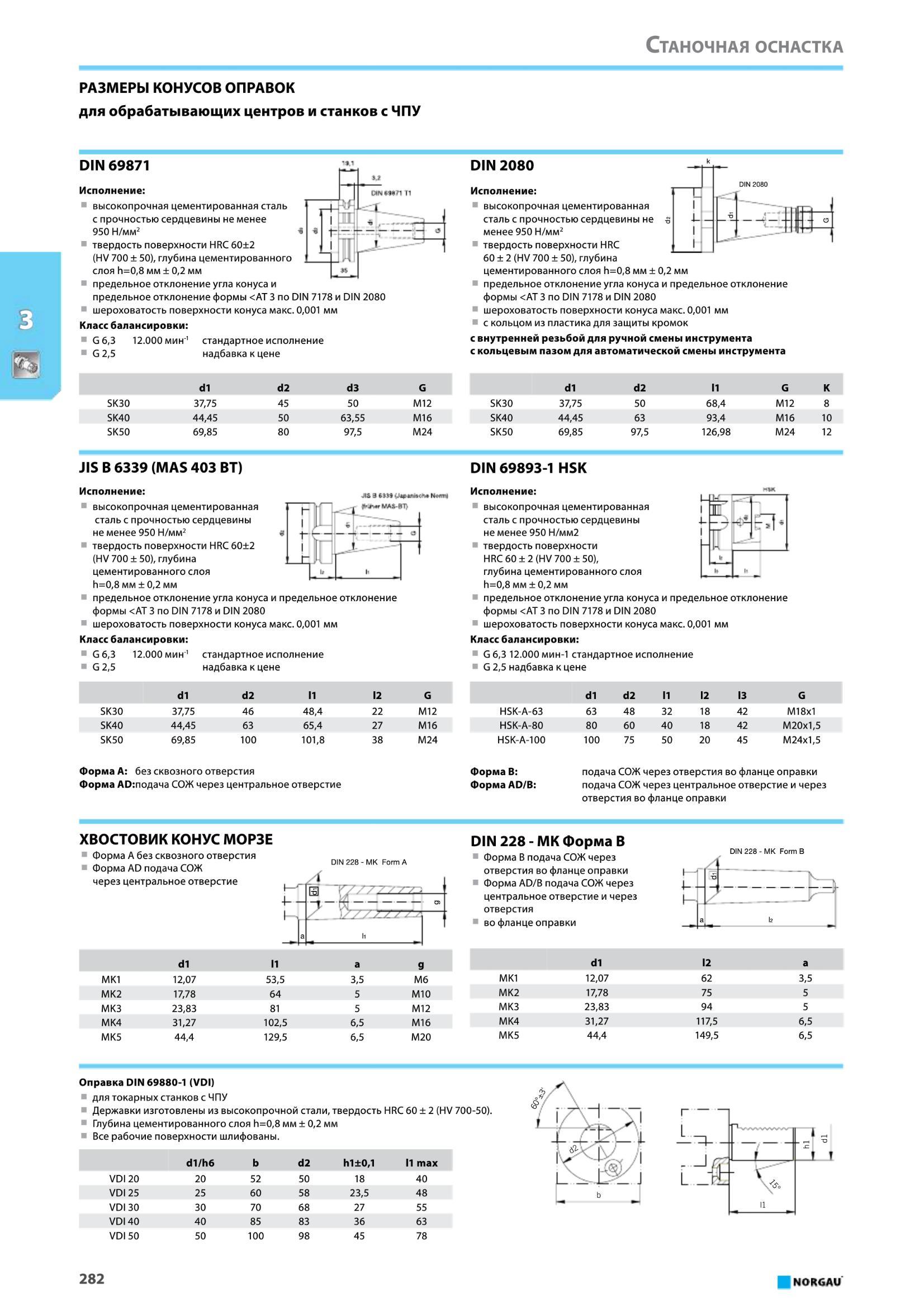

Станочная оснастка РАЗМЕРЫ КОНУСОВ ОПРАВОК для обрабатывающих центров и станков с ЧПУ DIN 69871 Исполнение высокопрочная цементированная сталь с прочностью сердцевины не менее 950 Н/мм2 1 твердость поверхности HRC 60±2 (HV 700 ± 50), глубина цементированного слоя h=0,8 мм ± 0,2 мм предельное отклонение угла конуса и предельное отклонение формы <АТ 3 по DIN 7178 и DIN 2080 шероховатость поверхности конуса макс. 0,001 мм Класс балансировки G6,3 12.000 мин-' стандартное исполнение G2,5 надбавка к цене W ° L 1 DIN 2080 и 1 11 h ° DIN 2080 Исполнение высокопрочная цементированная сталь с прочностью сердцевины не менее 950 Н/мм2 1 твердость поверхности HRC 60 + 2 (HV 700 ± 50), глубина цементированного слоя h=0,8 мм ± 0,2 мм предельное отклонение угла конуса и предельное отклонение формы <АТ 3 по DIN 7178 и DIN 2080 шероховатость поверхности конуса макс. 0,001 мм с кольцом из пластика для защиты кромок с внутренней резьбой для ручной смены инструмента с кольцевым пазом для автоматической смены инструмента dl d2 d3 G dl d2 11 G К SK30 37,75 45 50 M12 SK30 37,75 50 68,4 M12 8 SK40 44,45 50 63,55 M16 SK40 44,45 63 93,4 M16 10 SK50 69,85 80 97,5 M24 SK50 69,85 97,5 126,98 M24 12 JISB6339 (MAS 403 ВТ) Исполнение 1 высокопрочная цементированная сталь с прочностью сердцевины не менее 950 Н/мм2 твердость поверхности HRC 60±2 (HV 700 ±50), глубина цементированного слоя h=0,8 мм ± 0,2 мм предельное отклонение угла конуса и предельное отклонение формы <АТ 3 по DIN 7178 и DIN 2080 1 шероховатость поверхности конуса макс. 0,001 мм Класс балансировки G6,3 12.000 мин1 стандартное исполнение G2,5 надбавка к цене М9(Ш Ovirmt- Noim I- I д Ifcir-fWAS-BT' I Г r - Чё- X DIN 69893-1 HSK Исполнение высокопрочная цементированная сталь с прочностью сердцевины не менее 950 Н/мм2 твердость поверхности HRC 60 ± 2 (HV 700 ± 50), глубина цементированного слоя h=0,8 мм ± 0,2 мм предельное отклонение угла конуса и предельное отклонение формы <АТ 3 по DIN 7178 и DIN 2080 шероховатость поверхности конуса макс. 0,001 мм Класс балансировки G 6,3 12.000 мин-1 стандартное исполнение G 2,5 надбавка к цене dl d2 11 12 G dl d2 11 12 13 G SK30 37,75 46 48,4 22 M12 HSK-A-63 63 48 32 18 42 M18x1 SK40 44,45 63 65,4 27 M16 HSK-A-80 80 60 40 18 42 M20x1,5 SK50 69,85 100 101,8 38 M24 HSK-A-100 100 75 50 20 45 M24x1,5 Форма А без сквозного отверстия Форма АР подача СОЖ через центральное отверстие Форма В подача СОЖ через отверстия во фланце оправки Форма AD/B подача СОЖ через центральное отверстие и через отверстия во фланце оправки ХВОСТОВИК КОНУС МОРЗЕ 1 Форма А без сквозного отверстия Форма AD подача СОЖ через центральное отверстие DIN 228 - MK Form А Y7S7Y2JZZZ П-'Ш - / jzzzzzrr- DIN 228-МК Форма В 1 Форма В подача СОЖ через отверстия во фланце оправки Форма AD/B подача СОЖ через центральное отверстие и через отверстия 1 во фланце оправки DIN 228 - MK Form В A V 1 / r 3 dl 11 a g dl 12 a MK1 12,07 53,5 3,5 M6 MK1 12,07 62 3,5 MK2 17,78 64 5 M10 MK2 17,78 75 5 MK3 23,83 81 5 M12 MK3 23,83 94 5 MK4 31,27 102,5 6,5 M16 MK4 31,27 117,5 6,5 MK5 44,4 129,5 6,5 M20 MK5 44,4 149,5 6,5 Оправка DIN 69880-1 (VDI) для токарных станков с ЧПУ Державки изготовлены из высокопрочной стали, твердость HRC 60 ± 2 (HV 700-50). Глубина цементированного слоя h=0,8 мм ± 0,2 мм Все рабочие поверхности шлифованы. d1/h6 b d2 hi ±0,1 11 max VDI 20 20 52 50 18 40 VDI 25 25 60 58 23,5 48 VDI 30 30 70 68 27 55 VDI 40 40 85 83 36 63 VDI 50 50 100 98 45 78 1 L Г i i - h - Kj ii 282 NORGAU
