NORGAU | Каталог NORGAU 2016 Профессиональный инструмент (Всего 1014 стр.) |
|||||
|
587 Каталог NORGAU 2016 Профессиональный инструмент Металлорежущий Слесарный Измерительный Стр.571 |
|||||

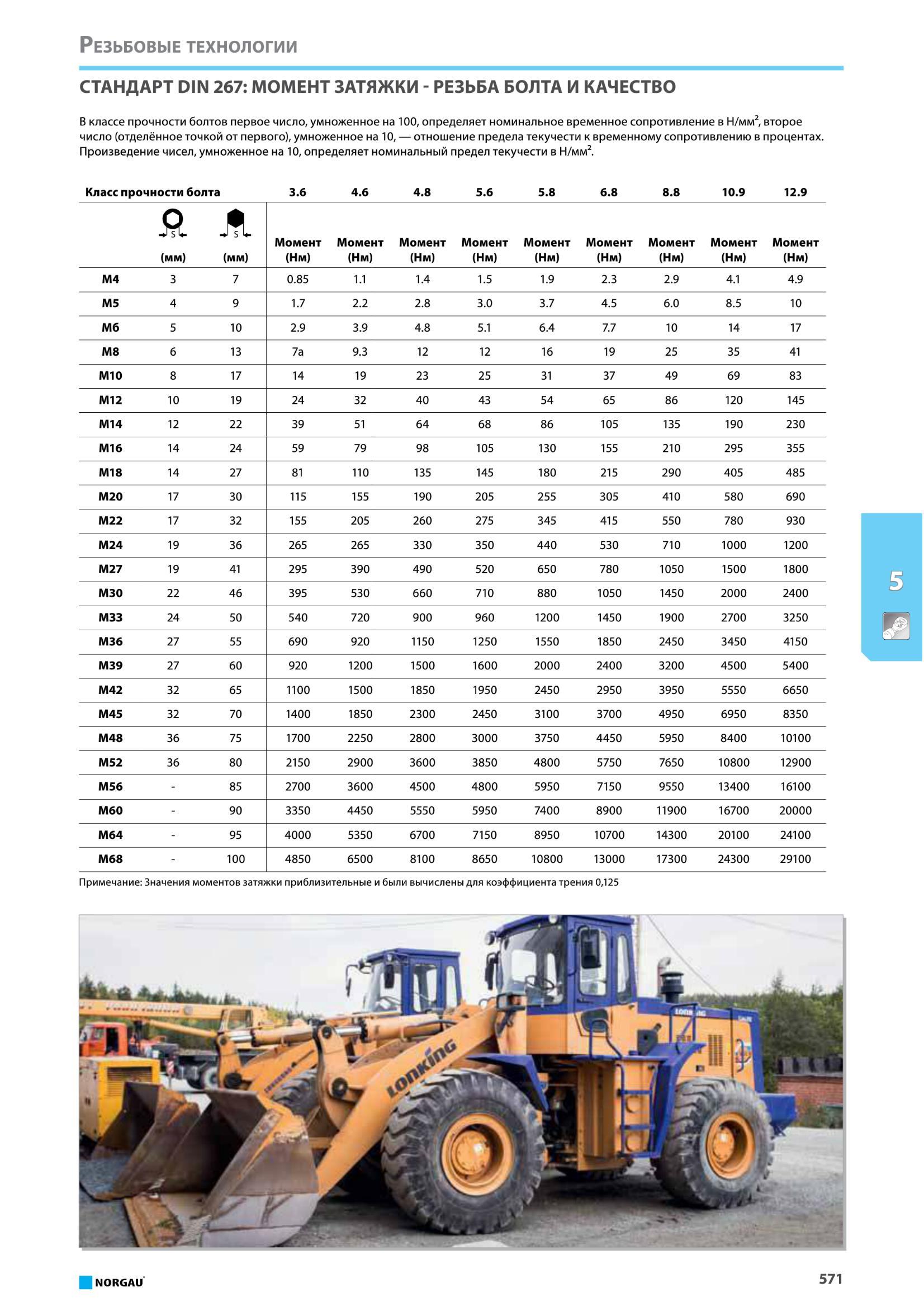

СТАНДАРТ DIN 267 МОМЕНТ ЗАТЯЖКИ - РЕЗЬБА БОЛТА И КАЧЕСТВО В классе прочности болтов первое число, умноженное на 100, определяет номинальное временное сопроСТАНДАРТ DIN 267 МОМЕНТ ЗАТЯЖКИ - РЕЗЬБА БОЛТА И КАЧЕСТВО В классе прочности болтов первое число, умноженное на 100, определяет номинальное временное сопротивление в Н/мм2, второе число (отделённое точкой от первого), умноженное на 10, отношение предела текучести к временному сопротивлению в процентах. Произведение чисел, умноженное на 10, определяет номинальный предел текучести в Н/мм2. Класс прочности болта 3.6 4.6 4.8 5.6 5.8 6.8 8.8 10.9 12.9 (мм) (мм) Момент (Нм) Момент (Нм) Момент (Нм) Момент (Нм) Момент (Нм) Момент (Нм) Момент (Нм) Момент (Нм) Момент (Нм) М4 3 7 0.85 1.1 1.4 1.5 1.9 2.3 2.9 4.1 4.9 М5 4 9 1.7 2.2 2.8 3.0 3.7 4.5 6.0 8.5 10 Мб 5 10 2.9 3.9 4.8 5.1 6.4 7.7 10 14 17 М8 б 13 7а 9.3 12 12 16 19 25 35 41 М10 8 17 14 19 23 25 31 37 49 69 83 М12 10 19 24 32 40 43 54 65 86 120 145 М14 12 22 39 51 64 68 86 105 135 190 230 М16 14 24 59 79 98 105 130 155 210 295 355 М18 14 27 81 110 135 145 180 215 290 405 485 М20 17 30 115 155 190 205 255 305 410 580 690 М22 17 32 155 205 260 275 345 415 550 780 930 М24 19 36 265 265 330 350 440 530 710 1000 1200 М27 19 41 295 390 490 520 650 780 1050 1500 1800 МЗО 22 46 395 530 660 710 880 1050 1450 2000 2400 МЗЗ 24 50 540 720 900 960 1200 1450 1900 2700 3250 М36 27 55 690 920 1150 1250 1550 1850 2450 3450 4150 М39 27 60 920 1200 1500 1600 2000 2400 3200 4500 5400 М42 32 65 1100 1500 1850 1950 2450 2950 3950 5550 6650 М45 32 70 1400 1850 2300 2450 3100 3700 4950 6950 8350 М48 36 75 1700 2250 2800 3000 3750 4450 5950 8400 10100 М52 36 80 2150 2900 3600 3850 4800 5750 7650 10800 12900 М56 - 85 2700 3600 4500 4800 5950 7150 9550 13400 16100 М60 - 90 3350 4450 5550 5950 7400 8900 11900 16700 20000 М64 - 95 4000 5350 6700 7150 8950 10700 14300 20100 24100 М68 - 100 4850 6500 8100 8650 10800 13000 17300 24300 29100 Примечание Значения моментов затяжки приблизительные и были вычислены для коэффициента трения 0,125 NORGAU 571 Резьбовые технологии |
|||||
