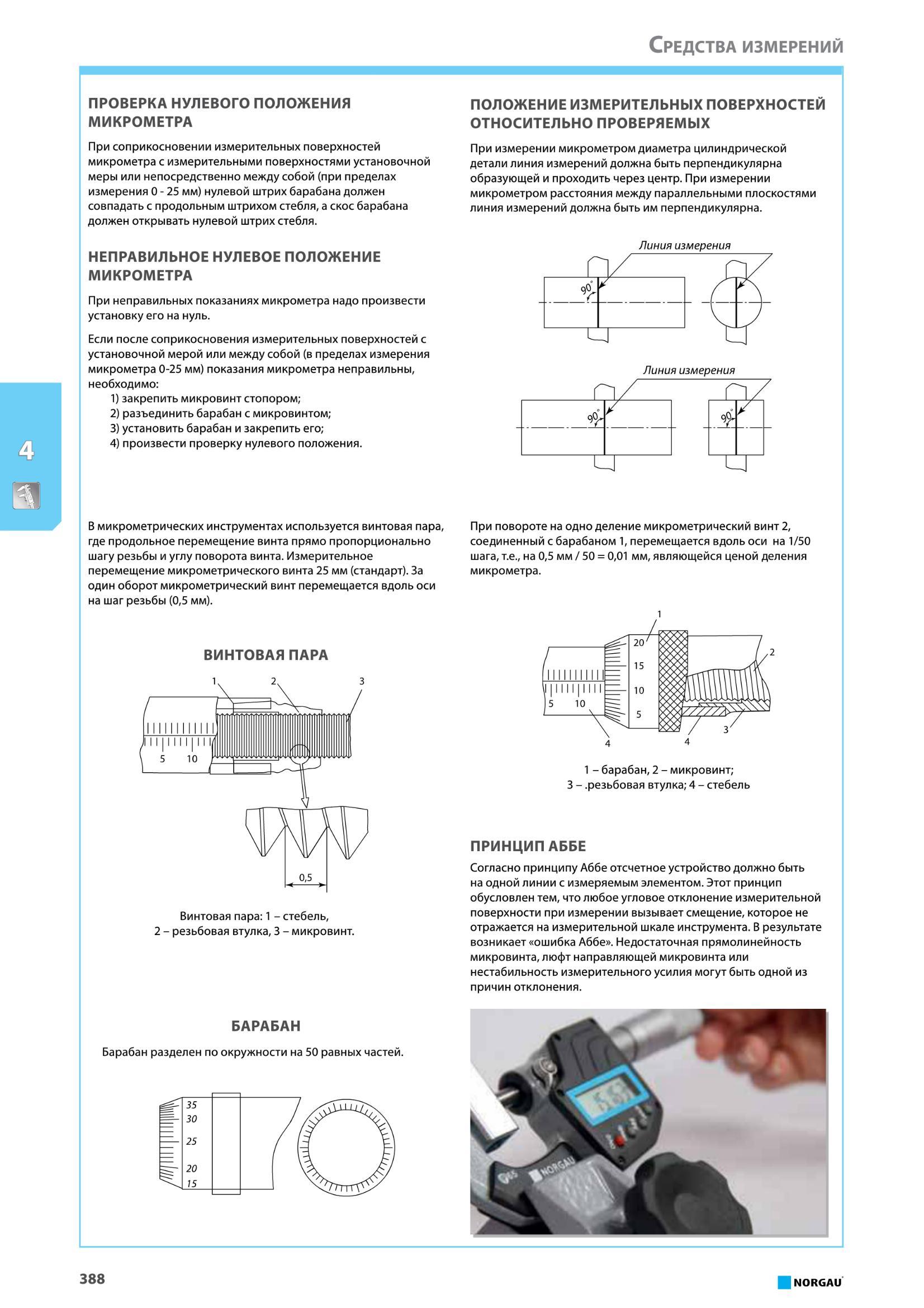

Рекомендации при измерении деталей микрометром Проверка нулевого положения измерительного инструмента При соприкосновении измерительных поверхностей микрометра с измерительными поверхностями установочной меры или непосредственно между собой (при пределах измерения 0 - 25 мм) нулевой штрих барабана должен совпадать с продольным штрихом стебля, а скос барабана должен открывать нулевой штрих стебля. НЕПРАВИЛЬНОЕ НУЛЕВОЕ ПОЛОЖЕНИЕ МИКРОМЕТРА При неправильных показаниях микрометра надо произвести установку его на нуль. Если после соприкосновения измерительных поверхностей с установочной мерой или между собой (в пределах измерения микрометра 0-25 мм) показания микрометра неправильны, необходимо 1) закрепить микровинт стопором 2) разъединить барабан с микровинтом 3) установить барабан и закрепить его 4) произвести проверку нулевого положения. ПОЛОЖЕНИЕ ИЗМЕРИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ ОТНОСИТЕЛЬНО ПРОВЕРЯЕМЫХ При измерении микрометром диаметра цилиндрической детали линия измерений должна быть перпендикулярна образующей и проходить через центр. При измерении микрометром расстояния между параллельными плоскостями линия измерений должна быть им перпендикулярна. Линия измерения В микрометрических инструментах используется винтовая пара, где продольное перемещение винта прямо пропорционально шагу резьбы и углу поворота винта. Измерительное перемещение микрометрического винта 25 мм (стандарт). За один оборот микрометрический винт перемещается вдоль оси на шаг резьбы (0,5 мм). При повороте на одно деление микрометрический винт 2, соединенный с барабаном 1, перемещается вдоль оси на 1/50 шага, т.е., на 0,5 мм / 50 = 0,01 мм, являющейся ценой деления микрометра. ВИНТОВАЯ ПАРА Винтовая пара 1 - стебель, 2 - резьбовая втулка, 3 - микровинт. БАРАБАН Барабан разделен по окружности на 50 равных частей. ПРИНЦИП АББЕ Согласно принципу Аббе отсчетное устройство должно быть на одной линии с измеряемым элементом. Этот принцип обусловлен тем, что любое угловое отклонение измерительной поверхности при измерении вызывает смещение, которое не отражается на измерительной шкале инструмента. В результате возникает ошибка Аббе Недостаточная прямолинейность микровинта, люфт направляющей микровинта или нестабильность измерительного усилия могут быть одной из причин отклонения. V , У J к А V 1 1 - барабан, 2 - микровинт 3 - .резьбовая втулка 4 - стебель 388 NORGAU Средства измерений
