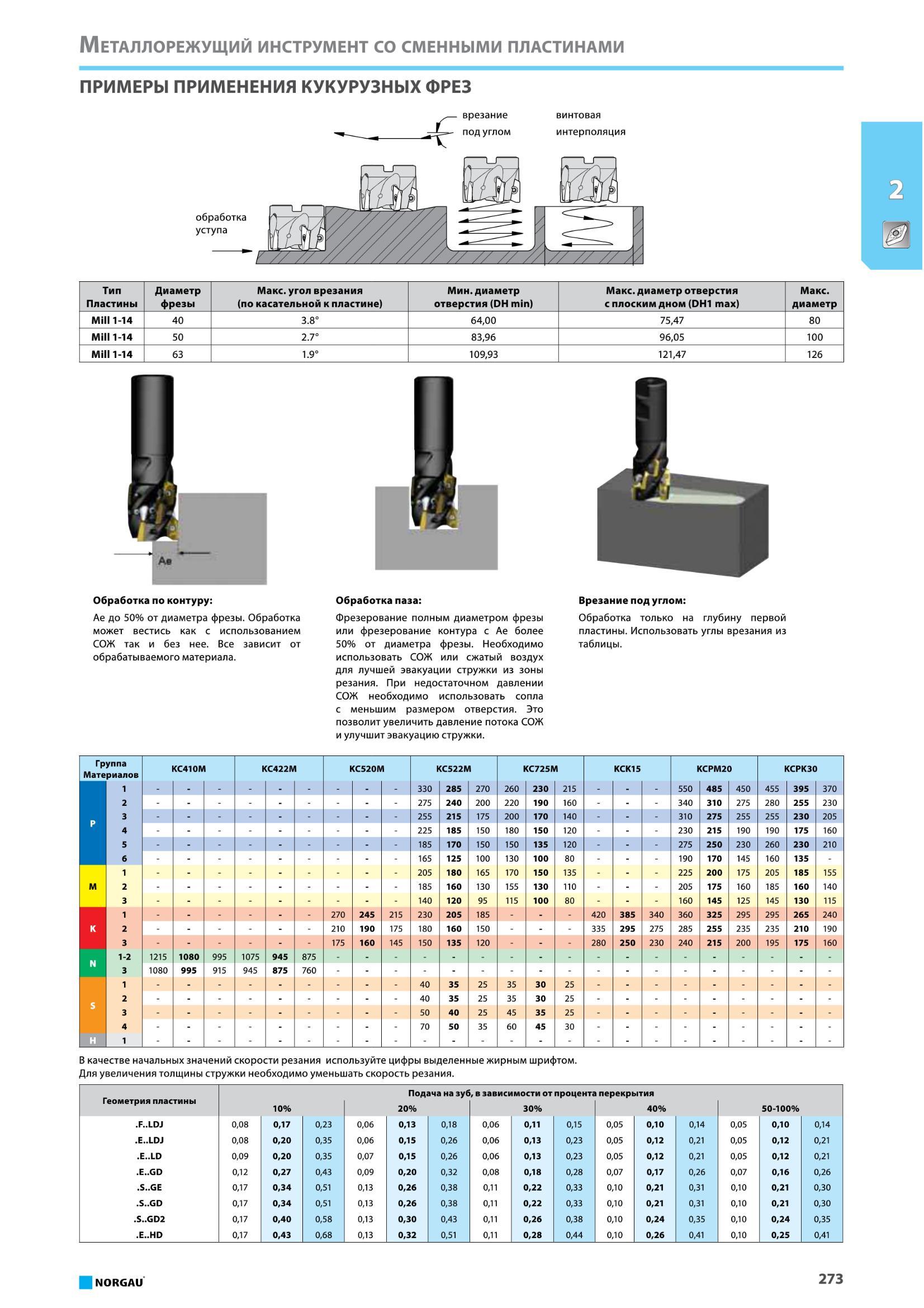

Примеры применения кукурузных фрез от Norgau Обработка уступа Винтовая интерполяция Тип Пластины Диаметр фрезы Макс. угол врезания (по касательной к пластине) Мин. диаметр отверстия (DH min) Макс. диаметр отверстия с плоским дном (DH1 max) Макс. диаметр Mill 1-14 40 3.8° 64,00 75,47 80 Mill 1-14 50 2.7° 83,96 96,05 100 Mill 1-14 63 1.9° 109,93 121,47 126 Обработка по контуру Ае до 50% от диаметра фрезы. Обработка может вестись как с использованием СОЖ так и без нее. Все зависит от обрабатываемого материала. 1 Обработка паза Фрезерование полным диаметром фрезы или фрезерование контура с Ае более 50% от диаметра фрезы. Необходимо использовать СОЖ или сжатый воздух для лучшей эвакуации стружки из зоны резания. При недостаточном давлении СОЖ необходимо использовать сопла с меньшим размером отверстия. Это позволит увеличить давление потока СОЖ и улучшит эвакуацию стружки. Врезание под углом Обработка только на глубину первой пластины. Использовать углы врезания из таблицы. 1 уппа КС410М КС422М КС520М КС522М КС725М КСК15 КСРМ20 КСРКЗО 1 2 330 285 270 260 230 ;- - 550 485 450 455 395 370 275 240 200 220 190 160 - 340 310 275 280 255 230 3 - 255 215 175 200 170 140 - 310 275 255 230 205 4 225 185 150 180 150 120 230 215 190 190 175 160 5 185 170 150 150 135 120 275 250 230 260 230 210 6 165 125 100 130 100 80 190 170 145 160 135 - 1 205 180 165 170 150 135 - 225 200 175 205 185 155 м 2 185 160 130 155 130 110 - 205 175 160 185 160 140 3 - 140 120 95 115 100 80 - 160 145 125 145 130 115 1 270 245 215 230 205 185 420 385 340 360 325 295 295 265 240 2 210 190 175 180 160 150 335 295 275 285 255 235 235 210 190 3 175 160 145 150 135 120 280 250 230 240 215 200 195 175 160 1-2 1215 1080 995 1075 945 875 - 3 1080 995 915 945 875 760 - 1 - 40 35 25 35 30 25 - 2 - 40 35 25 35 30 25 3 - 50 40 25 45 35 25 4 - 70 50 35 60 45 30 - 1 - В качестве начальных значений скорости резания используйте цифры выделенные жирным шрифтом. Для увеличения толщины стружки необходимо уменьшать скорость резания. Геометрия пластины 10% Подача на зуб 20% , в зависимости от процента 30% перекрытия 40% 50-100% .F..LDJ 0,08 0,17 0,23 0,06 0,13 0,18 0,06 0,11 0,15 0,05 0,10 0,14 0,05 0,10 0,14 .E..LDJ 0,08 0,20 0,35 0,06 0,15 0,26 0,06 0,13 0,23 0,05 0,12 0,21 0,05 0,12 0,21 .E..LD 0,09 0,20 0,35 0,07 0,15 0,26 0,06 0,13 0,23 0,05 0,12 0,21 0,05 0,12 0,21 -E..GD 0,12 0,27 0,43 0,09 0,20 0,32 0,08 0,18 0,28 0,07 0,17 0,26 0,07 0,16 0,26 S..GE 0,17 0,34 0,51 0,13 0,26 0,38 0,11 0,22 0,33 0,10 0,21 0,31 0,10 0,21 0,30 -S..GD 0,17 0,34 0,51 0,13 0,26 0,38 0,11 0,22 0,33 0,10 0,21 0,31 0,10 0,21 0,30 .S..GD2 0,17 0,40 0,58 0,13 0,30 0,43 0,11 0,26 0,38 0,10 0,24 0,35 0,10 0,24 0,35 E..HD 0,17 0,43 0,68 0,13 0,32 0,51 0,11 0,28 0,44 0,10 0,26 0,41 0,10 0,25 0,41 NORGAU 273 Металлорежущий инструмент со сменными пластинами
