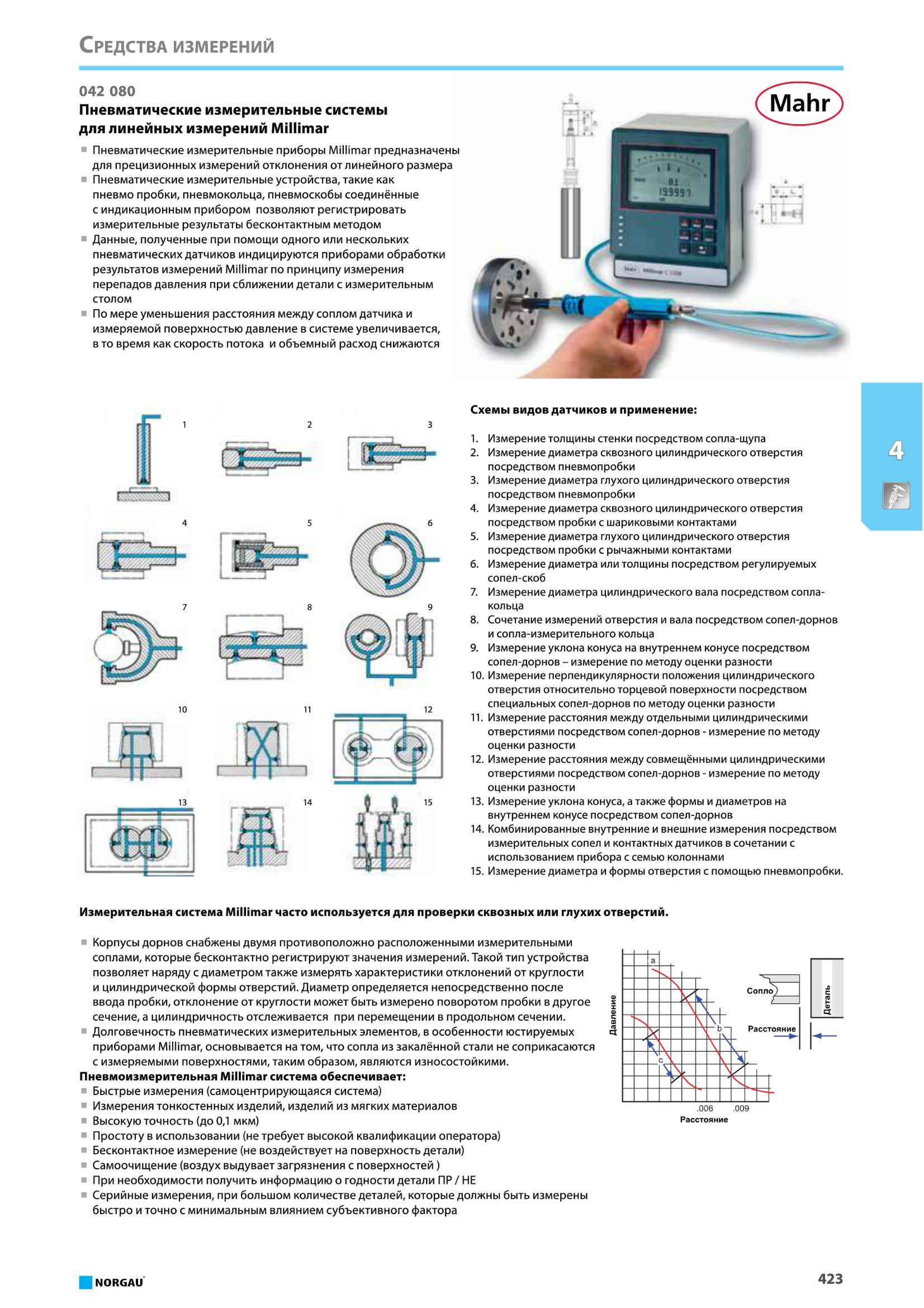

Пневматические измерительные системы для линейных измерений Millimar от Norgau Пневматические измерительные приборы Millimar предназначены для прецизионных измерений отклонения от линейного размера Пневматические измерительные устройства, такие как пневмо пробки, пневмокольца, пневмоскобы соединённые с индикационным прибором позволяют регистрировать измерительные результаты бесконтактным методом Данные, полученные при помощи одного или нескольких пневматических датчиков индицируются приборами обработки результатов измерений Millimar по принципу измерения перепадов давления при сближении детали с измерительным столом По мере уменьшения расстояния между соплом датчика и измеряемой поверхностью давление в системе увеличивается, в то время как скорость потока и объемный расход снижаются Измерительная система Millimar часто используется для проверки сквозных или глухих отверстий. Схемы видов датчиков и применение 1. Измерение толщины стенки посредством сопла-щупа 2. Измерение диаметра сквозного цилиндрического отверстия посредством пневмопробки 3. Измерение диаметра глухого цилиндрического отверстия посредством пневмопробки 4. Измерение диаметра сквозного цилиндрического отверстия посредством пробки с шариковыми контактами 5. Измерение диаметра глухого цилиндрического отверстия посредством пробки с рычажными контактами 6. Измерение диаметра или толщины посредством регулируемых сопел-скоб 7. Измерение диаметра цилиндрического вала посредством сопла-кольца 8. Сочетание измерений отверстия и вала посредством сопел-дорнов и сопла-измерительного кольца 9. Измерение уклона конуса на внутреннем конусе посредством сопел-дорнов - измерение по методу оценки разности 10. Измерение перпендикулярности положения цилиндрического отверстия относительно торцевой поверхности посредством специальных сопел-дорнов по методу оценки разности 11. Измерение расстояния между отдельными цилиндрическими отверстиями посредством сопел-дорнов - измерение по методу оценки разности 12. Измерение расстояния между совмещёнными цилиндрическими отверстиями посредством сопел-дорнов - измерение по методу оценки разности 13. Измерение уклона конуса, а также формы и диаметров на внутреннем конусе посредством сопел-дорнов 14. Комбинированные внутренние и внешние измерения посредством измерительных сопел и контактных датчиков в сочетании с использованием прибора с семью колоннами 15. Измерение диаметра и формы отверстия с помощью пневмопробки. з Ш& Корпусы дорнов снабжены двумя противоположно расположенными измерительными соплами, которые бесконтактно регистрируют значения измерений. Такой тип устройства позволяет наряду с диаметром также измерять характеристики отклонений от круглости и цилиндрической формы отверстий. Диаметр определяется непосредственно после ввода пробки, отклонение от круглости может быть измерено поворотом пробки в другое сечение, а цилиндричность отслеживается при перемещении в продольном сечении. Долговечность пневматических измерительных элементов, в особенности юстируемых приборами Millimar, основывается на том, что сопла из закалённой стали не соприкасаются с измеряемыми поверхностями, таким образом, являются износостойкими. Пневмоизмерительная Millimar система обеспечивает Быстрые измерения (самоцентрирующаяся система) Измерения тонкостенных изделий, изделий из мягких материалов Высокую точность (до 0,1 мкм) Простоту в использовании (не требует высокой квалификации оператора) Бесконтактное измерение (не воздействует на поверхность детали) Самоочищение (воздух выдувает загрязнения с поверхностей ) При необходимости получить информацию о годности детали ПР / НЕ Серийные измерения, при большом количестве деталей, которые должны быть измерены быстро и точно с минимальным влиянием субъективного фактора s s vt- .006 .009 Расстояние NORGAU 423 Средства измерений 042 080
