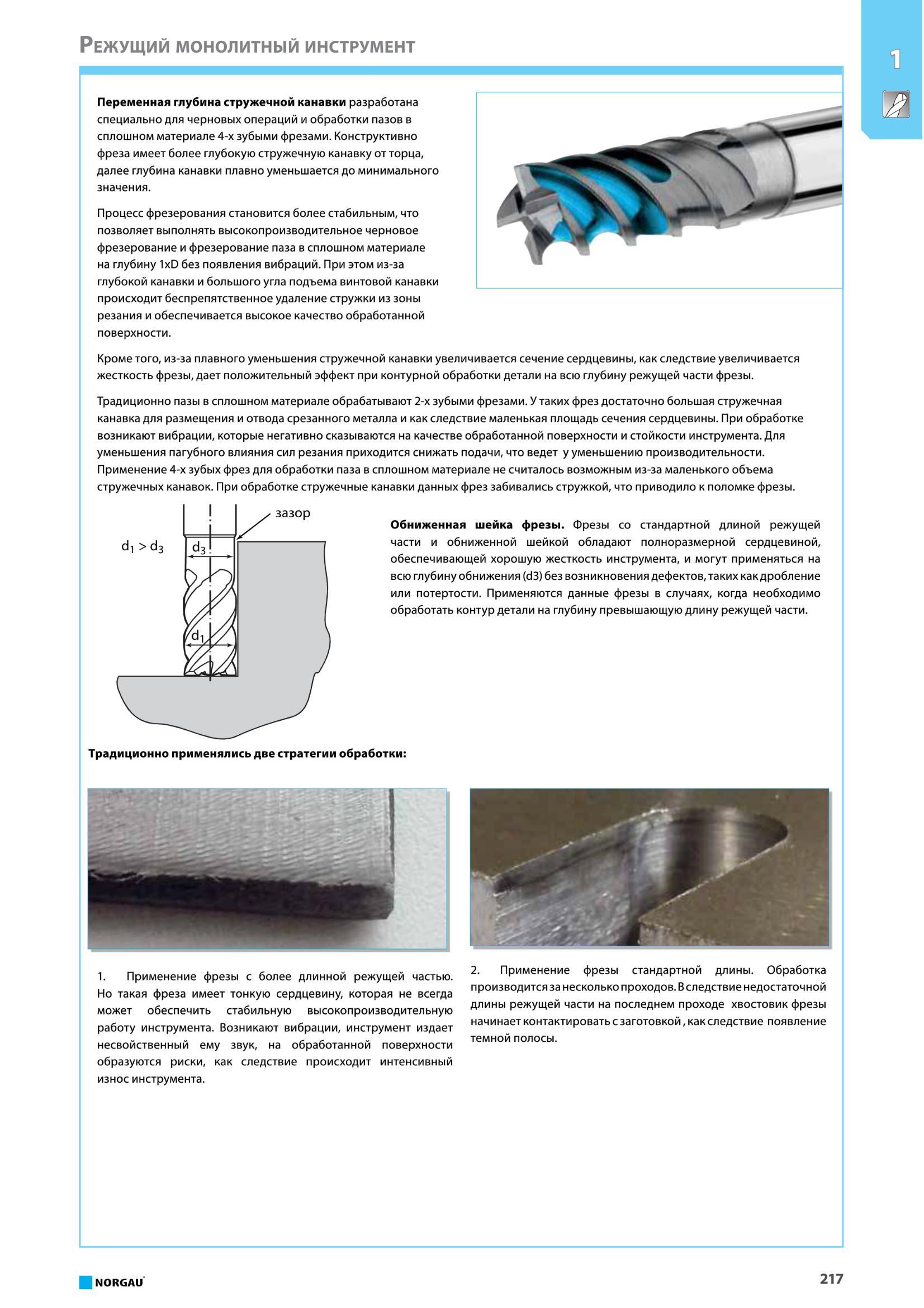

Переменная глубина стружечной канавки разработана специально для черновых операций и обработки пазов в сплошном материале 4-х зубыми фрезами. Конструктивно фреза имеет более глубокую стружечную канавку от торца, далее глубина канавки плавно уменьшается до минимального значения. Процесс фрезерования становится более стабильным, что позволяет выполнять высокопроизводительное черновое фрезерование и фрезерование паза в сплошном материале на глубину IxD без появления вибраций. При этом из-за глубокой канавки и большого угла подъема винтовой канавки происходит беспрепятственное удаление стружки из зоны резания и обеспечивается высокое качество обработанной поверхности. Кроме того, из-за плавного уменьшения стружечной канавки увеличивается сечение сердцевины, как следствие увеличивается жесткость фрезы, дает положительный эффект при контурной обработки детали на всю глубину режущей части фрезы. Традиционно пазы в сплошном материале обрабатывают 2-х зубыми фрезами. У таких фрез достаточно большая стружечная канавка для размещения и отвода срезанного металла и как следствие маленькая площадь сечения сердцевины. При обработке возникают вибрации, которые негативно сказываются на качестве обработанной поверхности и стойкости инструмента. Для уменьшения пагубного влияния сил резания приходится снижать подачи, что ведет у уменьшению производительности. Применение 4-х зубых фрез для обработки паза в сплошном материале не считалось возможным из-за маленького объема стружечных канавок. При обработке стружечные канавки данных фрез забивались стружкой, что приводило к поломке фрезы. Обниженная шейка фрезы. Фрезы со стандартной длиной режущей части и обниженной шейкой обладают полноразмерной сердцевиной, обеспечивающей хорошую жесткость инструмента, и могут применяться на всю глубину обнижения (d3) без возникновения дефектов, таких как дробление или потертости. Применяются данные фрезы в случаях, когда необходимо обработать контур детали на глубину превышающую длину режущей части. Традиционно применялись две стратегии обработки 1. Применение фрезы с более длинной режущей частью. Но такая фреза имеет тонкую сердцевину, которая не всегда может обеспечить стабильную высокопроизводительную работу инструмента. Возникают вибрации, инструмент издает несвойственный ему звук, на обработанной поверхности образуются риски, как следствие происходит интенсивный износ инструмента. 2. Применение фрезы стандартной длины. Обработка производится за несколько проходов. В следствие недостаточной длины режущей части на последнем проходе хвостовик фрезы начинает контактировать с заготовкой, как следствие появление темной полосы. NORGAU 217 Режущий монолитный инструмент
