Пары параллельных подкладок от Norgau Применяются в качестве подкладок для заготовок при различных видах обработок Незаменимы при параллельной установке за

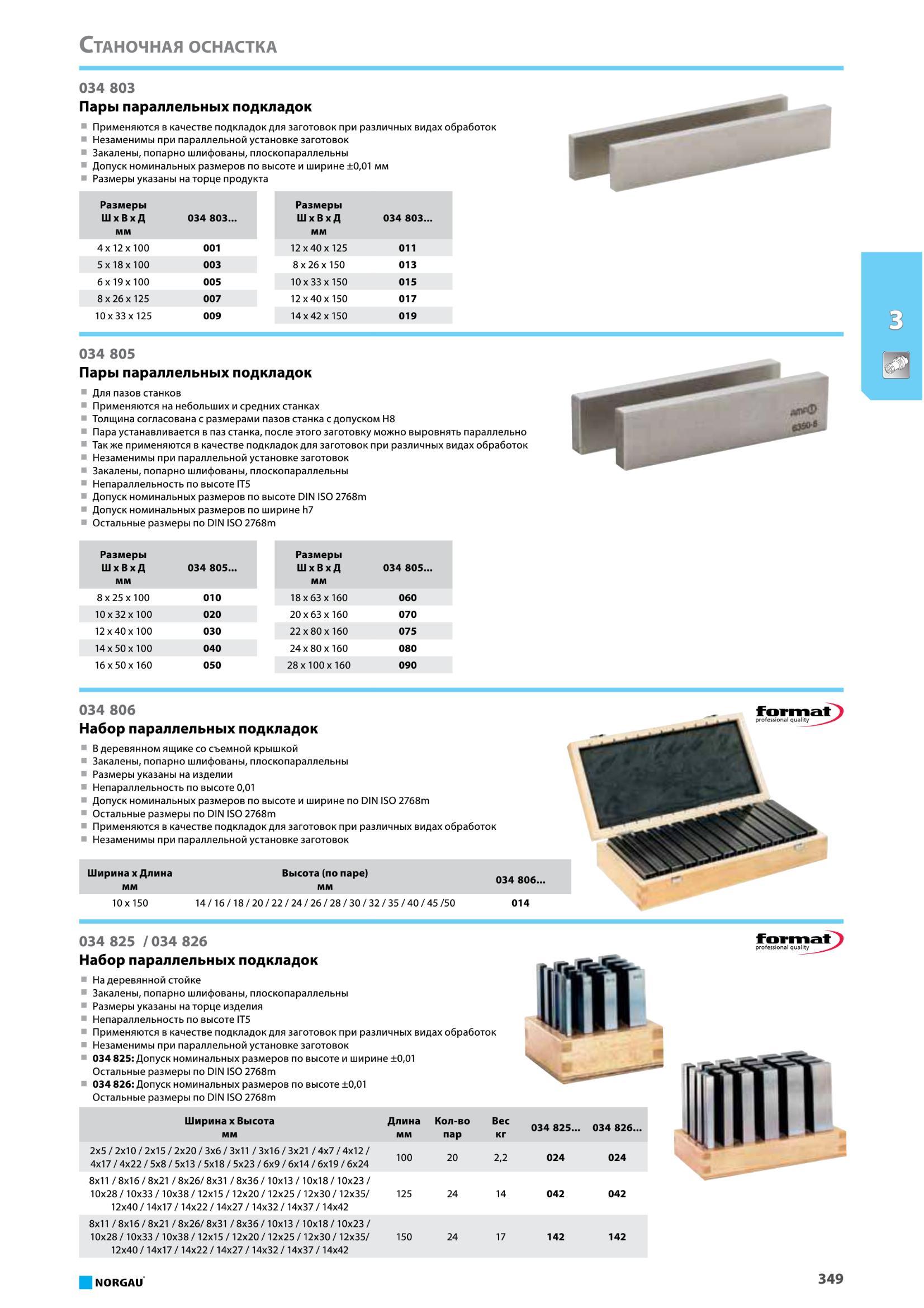

Пары параллельных подкладок от Norgau Применяются в качестве подкладок для заготовок при различных видах обработок Незаменимы при параллельной установке заготовок Закалены, попарно шлифованы, плоскопараллельны Допуск номинальных размеров по высоте и ширине ±0,01 мм Размеры указаны на торце продукта Размеры Размеры ШхВхД 034 803 ШхВхД 034 803 мм 4x12x100 001 12x40x125 011 5x18x 100 003 8x26x150 013 6x19x100 005 10x33x150 015 8 х 26 х 125 007 12 х 40 х 150 017 10x33x125 009 14х42х 150 019 034 805 Пары параллельных подкладок Для пазов станков Применяются на небольших и средних станках Толщина согласована с размерами пазов станка с допуском Н8 Пара устанавливается в паз станка, после этого заготовку можно выровнять параллельно Так же применяются в качестве подкладок для заготовок при различных видах обработок Незаменимы при параллельной установке заготовок Закалены, попарно шлифованы, плоскопараллельны Непараллельность по высоте IT5 Допуск номинальных размеров по высоте DIN ISO 2768m Допуск номинальных размеров по ширине h7 Остальные размеры по DIN ISO 2768m Размеры Размеры ШхВхД 034 805 ШхВхД 034 805 мм 8 х 25 х 100 010 18 х 63 х 160 060 10x32x100 020 20x63x160 070 12х40х 100 030 22x80x160 075 14 х 50 х 100 040 24x80x160 080 16 х 50 х 160 050 28x100x160 090 034 806 Набор параллельных подкладок В деревянном ящике со съемной крышкой Закалены, попарно шлифованы, плоскопараллельны Размеры указаны на изделии Непараллельность по высоте 0,01 Допуск номинальных размеров по высоте и ширине по DIN ISO 2768m Остальные размеры по DIN ISO 2768m Применяются в качестве подкладок для заготовок при различных видах обработок Незаменимы при параллельной установке заготовок ШиринахДлина Высота (попаре) 034 801 ММ мм 10x150 14/16/18/20/22/24/26/28/30/32/35/40/45/50 014 034 825 / 034 826 format) Набор параллельных подкладок На деревянной стойке Закалены, попарно шлифованы, плоскопараллельны Размеры указаны на торце изделия Непараллельность по высоте IT5 Применяются в качестве подкладок для заготовок при различных видах обработок Незаменимы при параллельной установке заготовок 034 825 Допуск номинальных размеров по высоте и ширине ±0,01 Остальные размеры по DIN ISO 2768m 034 826 Допуск номинальных размеров по высоте ±0,01 Остальные размеры по DIN ISO 2768m Ширина х Высота мм Длина мм Количество пар Вес кг 034 825 034 826 2x5/2x10/2x15/2x20/3x6/3x11/3x16/3x21 /4x7/4x12/ 100 20 2,2 024 024 4x17 / 4x22 / 5x8 / 5x13 / 5x18 / 5x23 / 6x9 / 6x14 / 6x19 / 6x24 8x11 /8x16/8x21 /8x26/8x31 /8x36/10x13/10x18/10x23/ 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35/ 125 24 14 042 042 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 8x11 /8x16/8x21 /8x26/8x31 /8x36/10x13/10x18/10x23/ 10x28 / 10x33 / 10x38 / 12x15 / 12x20 / 12x25 / 12x30 / 12x35/ 150 24 17 142 142 12x40 / 14x17 / 14x22 / 14x27 / 14x32 / 14x37 / 14x42 NORGAU 349 Станочная оснастка 034 803
