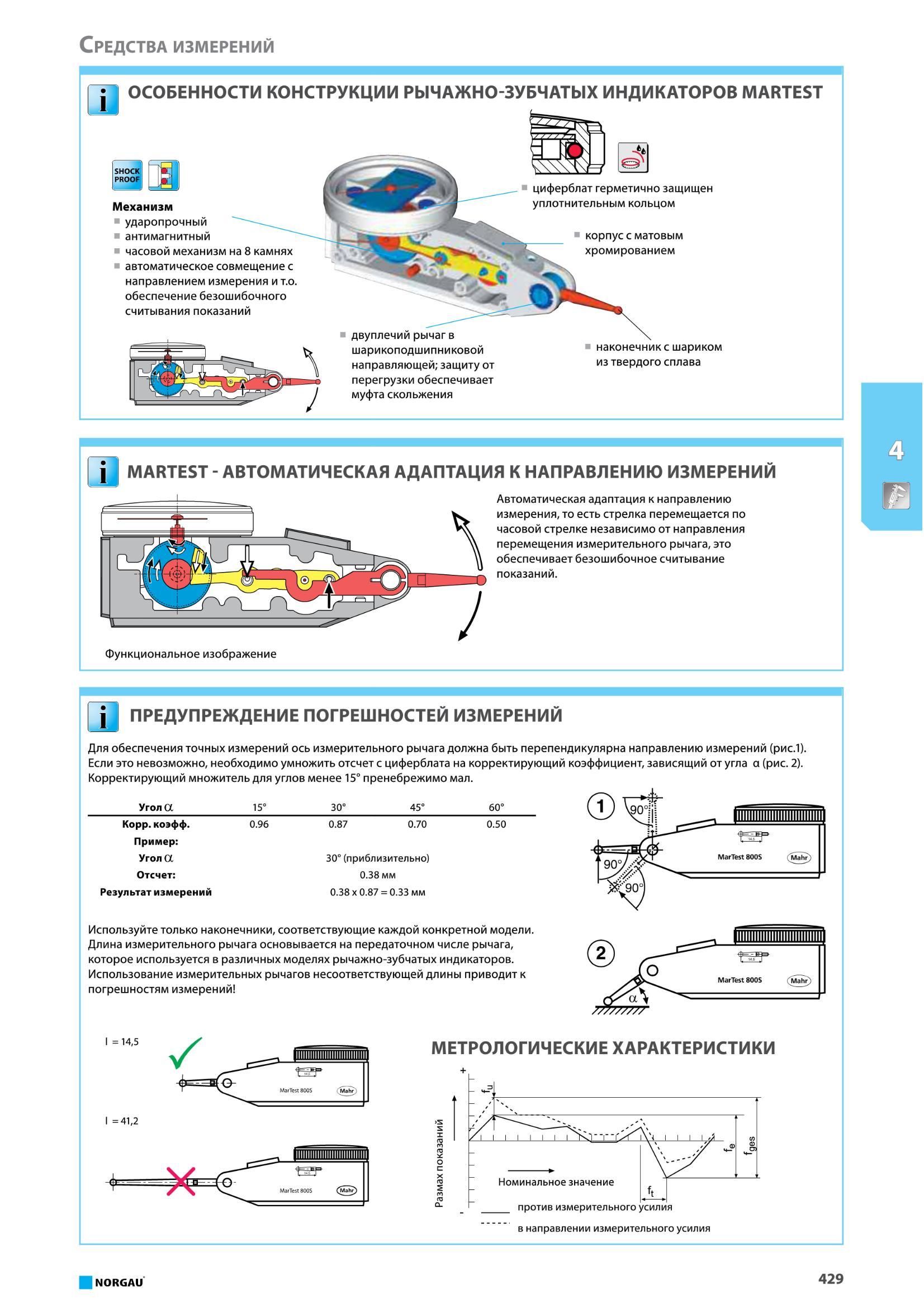

ОСОБЕННОСТИ КОНСТРУКЦИИ РЫЧАЖНО-ЗУБЧАТЫХ ИНДИКАТОРОВ MARTEST двуплечий рычаг в шарикоподшипниковой направляющей защиту от перегрузки обеспечивает муфта скольжения Механизм ударопрочный антимагнитный часовой механизм на 8 камнях автоматическое совмещение с направлением измерения и т.о. обеспечение безошибочного считывания показаний наконечник с шариком из твердого сплава MARTEST - АВТОМАТИЧЕСКАЯ АДАПТАЦИЯ К НАПРАВЛЕНИЮ ИЗМЕРЕНИЙ Автоматическая адаптация к направлению измерения, то есть стрелка перемещается по часовой стрелке независимо от направления перемещения измерительного рычага, это обеспечивает безошибочное считывание показаний. Функциональное изображение I j ПРЕДУПРЕЖДЕНИЕ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЙ Для обеспечения точных измерений ось измерительного рычага должна быть перепендикулярна направлению измерений (рис.1). Если это невозможно, необходимо умножить отсчет с циферблата на корректирующий коэффициент, зависящий от угла а (рис. 2). Корректирующий множитель для углов менее 15° пренебрежимо мал. Угол а 15° 30° 45° 60° Корр. коэфф. Пример Угол а Отсчет Результат измерений 0.96 0.87 0.70 0.50 30° (приблизительно) 0.38 мм 0.38x0.87 = 0.33 мм Используйте только наконечники, соответствующие каждой конкретной модели. Длина измерительного рычага основывается на передаточном числе рычага, которое используется в различных моделях рычажно-зубчатых индикаторов. Использование измерительных рычагов несоответствующей длины приводит к погрешностям измерений MaiTest 800S Mahr I = 14,5 I =41,2 МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ NORGAU 429 Средства измерений циферблат герметично защищен уплотнительным кольцом корпус с матовым хромированием
