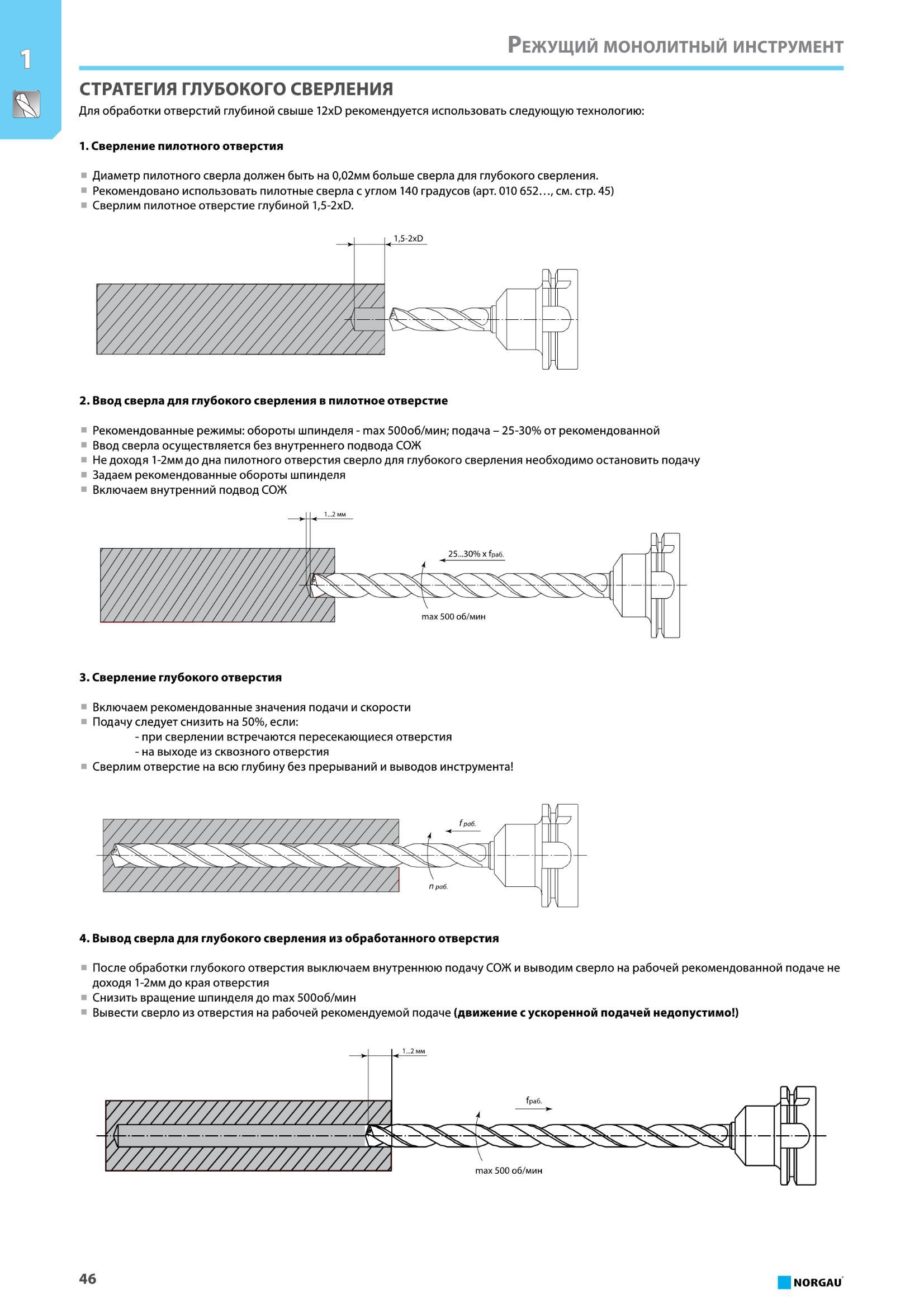

Наглядное описание технологии сверления глубоких отверстий в металле Для мехобработки отверстий с глубиной свыше 12 диаметров режущего инструмента рекомендуется использовать следующую последовательность технологических операций 1. Сверление пилотного отверстия Диаметр пилотного сверла должен быть на 0,02мм больше сверла для глубокого сверления. Рекомендовано использовать пилотные сверла с углом 140 градусов (арт. 010 652..см. стр. 45) Сверлим пилотное отверстие глубиной 1,5-2xD. 1,5-2xD V/ / -4 У N 2. Ввод сверла для глубокого сверления в пилотное отверстие Рекомендованные режимы обороты шпинделя - max 500об/мин подача - 25-30% от рекомендованной Ввод сверла осуществляется без внутреннего подвода СОЖ Не доходя 1-2мм до дна пилотного отверстия сверло для глубокого сверления необходимо остановить подачу Задаем рекомендованные обороты шпинделя Включаем внутренний подвод СОЖ 3.Сверление глубокого отверстия Включаем рекомендованные значения подачи и скорости Подачу следует снизить на 50%, если - при сверлении встречаются пересекающиеся отверстия - на выходе из сквозного отверстия Сверлим отверстие на всю глубину без прерываний и выводов инструмента 4. Вывод сверла для глубокого сверления из обработанного отверстия После обработки глубокого отверстия выключаем внутреннюю подачу СОЖ и выводим сверло на рабочей рекомендованной подаче не доходя 1-2мм до края отверстия Снизить вращение шпинделя до max 500об/мин Вывести сверло из отверстия на рабочей рекомендуемой подаче (движение с ускоренной подачей недопустимо ) У у 1...2 мм fpa6. t V A V N max 500 об/мин 46 NORGAU Режущий монолитный инструмент Стратегия глубокого сверления Сверлильные технологические операции
