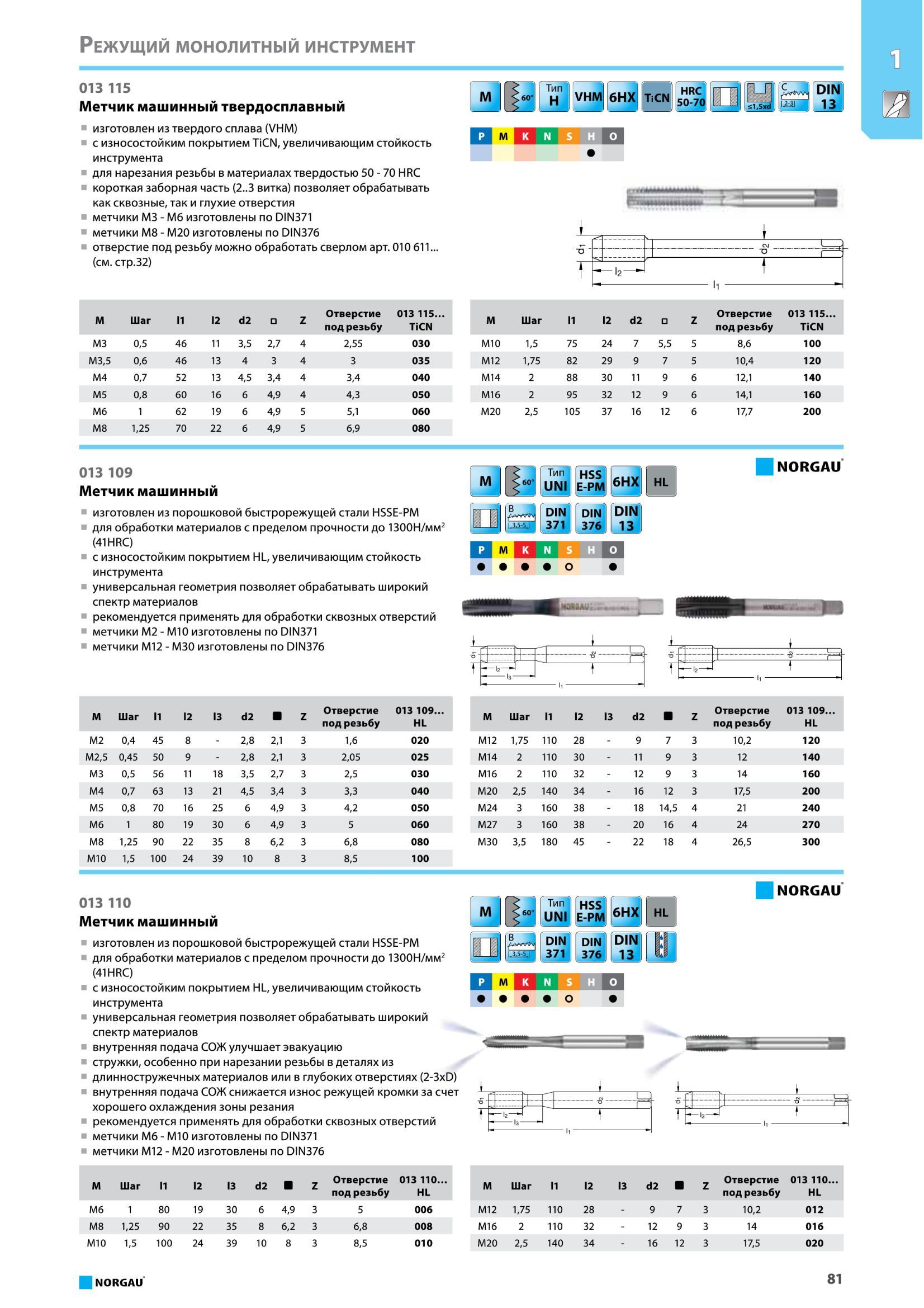

Метчик машинный твердосплавный от Norgau изготовлен из твердого сплава (VHM) с износостойким покрытием TiCN, увеличивающим стойкость инструмента для нареза

Метчик машинный твердосплавный от Norgau изготовлен из твердого сплава (VHM) с износостойким покрытием TiCN, увеличивающим стойкость инструмента для нарезания резьбы в материалах твердостью 50 - 70 HRC короткая заборная часть (2..3 витка) позволяет обрабатывать как сквозные, так и глухие отверстия метчики М3 - Мб изготовлены по DIN371 метчики М8 - М20 изготовлены по DIN376 отверстие под резьбу можно обработать сверлом арт. 010 611 (см. стр.32) vhm бнх TiCN DIN 13 Г м К N S О I Pi м Шаг 11 12 d2 Z Отверстие под резьбу 013 115 TiCN М Шаг 11 12 d2 Z Отверстие под резьбу 013 115 TiCN М3 0,5 46 11 3,5 2,7 4 2,55 030 мю 1,5 75 24 7 5,5 5 8,6 100 М3,5 0,6 46 13 4 3 4 3 035 М12 1,75 82 29 9 7 5 10,4 120 М4 0,7 52 13 4,5 3,4 4 3,4 040 М14 2 88 30 11 9 6 12,1 140 М5 0,8 60 16 6 4,9 4 4,3 050 М16 2 95 32 12 9 6 14,1 160 Мб 1 62 19 6 4,9 5 5,1 060 М20 2,5 105 37 16 12 6 17,7 200 М8 1,25 70 22 6 4,9 5 6,9 080 013 109 Метчик машинный изготовлен из порошковой быстрорежущей стали HSSE-PM для обработки материалов с пределом прочности до 1300Н/мм2 (41HRC) с износостойким покрытием HL, увеличивающим стойкость инструмента универсальная геометрия позволяет обрабатывать широкий спектр материалов рекомендуется применять для обработки сквозных отверстий метчики М2 - М10 изготовлены по DIN371 метчики М12 - МЗО изготовлены по DIN376 Тип UNI HSS Е-РМ DIN DIN 376 6НХ DIN 13 р м S 1 о HL NORGAU Г- ь- м Шаг 11 12 13 d2 Z Отверстие под резьбу 013 109 HL М2 0,4 45 8 - 2,8 2,1 3 1,6 020 М2,5 0,45 50 9 - 2,8 2,1 3 2,05 025 М3 0,5 56 11 18 3,5 2,7 3 2,5 030 М4 0,7 63 13 21 4,5 3,4 3 3,3 040 М5 0,8 70 16 25 6 4,9 3 4,2 050 Мб 1 80 19 30 6 4,9 3 5 060 М8 1,25 90 22 35 8 6,2 3 6,8 080 1,5 100 24 39 10 8 3 8,5 100 М Шаг 11 12 13 d2 Z Отверстие под резьбу 013 109 HL М12 1,75 110 28 - 9 7 3 10,2 120 М14 2 110 30 - 11 9 3 12 140 М16 2 110 32 - 12 9 3 14 160 М20 2,5 140 34 - 16 12 3 17,5 200 М24 3 160 38 - 18 14,5 4 21 240 М27 3 160 38 - 20 16 4 24 270 МЗО 3,5 180 45 - 22 18 4 26,5 300 013 110 Метчик машинный изготовлен из порошковой быстрорежущей стали HSSE-PM для обработки материалов с пределом прочности до 1300Н/мм2 (41HRC) с износостойким покрытием HL, увеличивающим стойкость инструмента универсальная геометрия позволяет обрабатывать широкий спектр материалов внутренняя подача СОЖ улучшает эвакуацию стружки, особенно при нарезании резьбы в деталях из длинностружечных материалов или в глубоких отверстиях (2-3xD) внутренняя подача СОЖ снижается износ режущей кромки за счет хорошего охлаждения зоны резания рекомендуется применять для обработки сквозных отверстий метчики Мб - М10 изготовлены по DIN371 метчики М12 - М20 изготовлены по DIN376 NORGAU Р М S Н О I о .К =f= - И t 1 м Шаг 11 12 13 d2 Z Отверстие под резьбу 013 110 HL М Шаг 11 12 13 d2 Z Отверстие под резьбу 013 110 HL Мб 1 80 19 30 6 4,9 3 5 006 М12 1,75 110 28 9 7 3 10,2 012 М8 1,25 90 22 35 8 6,2 3 6,8 008 М16 2 110 32 12 9 3 14 016 1,5 100 24 39 10 8 3 8,5 010 М20 2,5 140 34 16 12 3 17,5 020 NORGAU 81 Режущий монолитный инструмент 013 115
