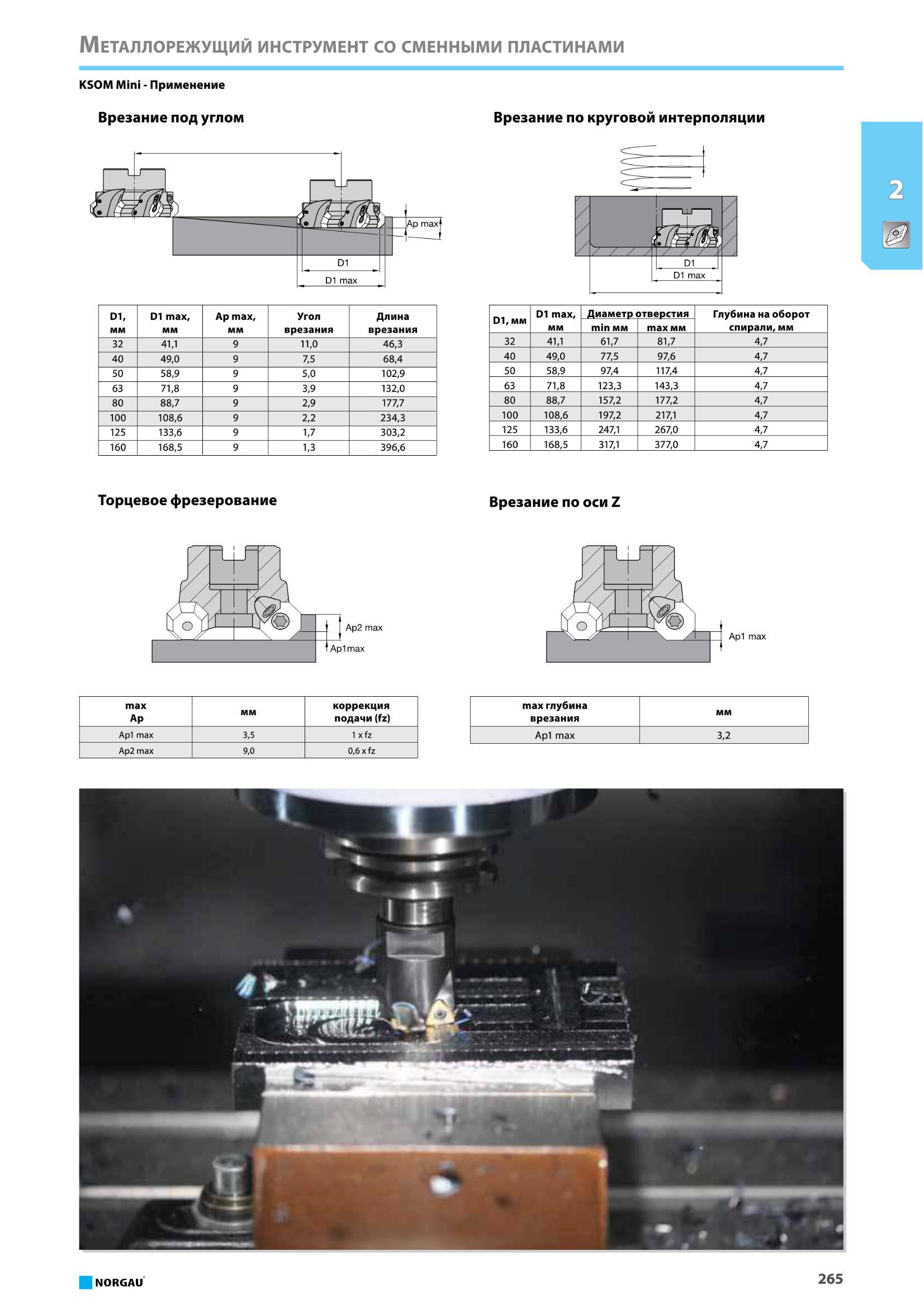

Металлорежущий инструмент от Norgau со сменными пластинами KSOM Mini Применение Врезание под углом Врезание по круговой интерполяции D1, мм D1 max, мм Ар max, мм Угол врезания Длина врезания 32 41,1 9 11,0 46,3 40 49,0 9 7,5 68,4 50 58,9 9 5,0 102,9 63 71,8 9 3,9 132,0 80 88,7 9 2,9 177,7 100 108,6 9 2,2 234,3 125 133,6 9 1,7 303,2 160 168,5 9 1,3 396,6 D1 max. Диаметр отверстия Глубина на оборот спирали, мм D1, мм min мм max мм 32 41,1 61,7 81,7 4,7 40 49,0 77,5 97,6 4,7 50 58,9 97,4 117,4 4,7 63 71,8 123,3 143,3 4,7 80 88,7 157,2 177,2 4,7 100 108,6 197,2 217,1 4,7 125 133,6 247,1 267,0 4,7 160 168,5 317,1 377,0 4,7 max Ар мм коррекция подачи (fz) Apl max 3,5 1 х fz Ар2 max 9,0 0,6 х fz max глубина врезания мм Apl max 3,2 NORGAU 265
