NORGAU | Каталог NORGAU 2016 Профессиональный инструмент (Всего 1014 стр.) |
|||||
|

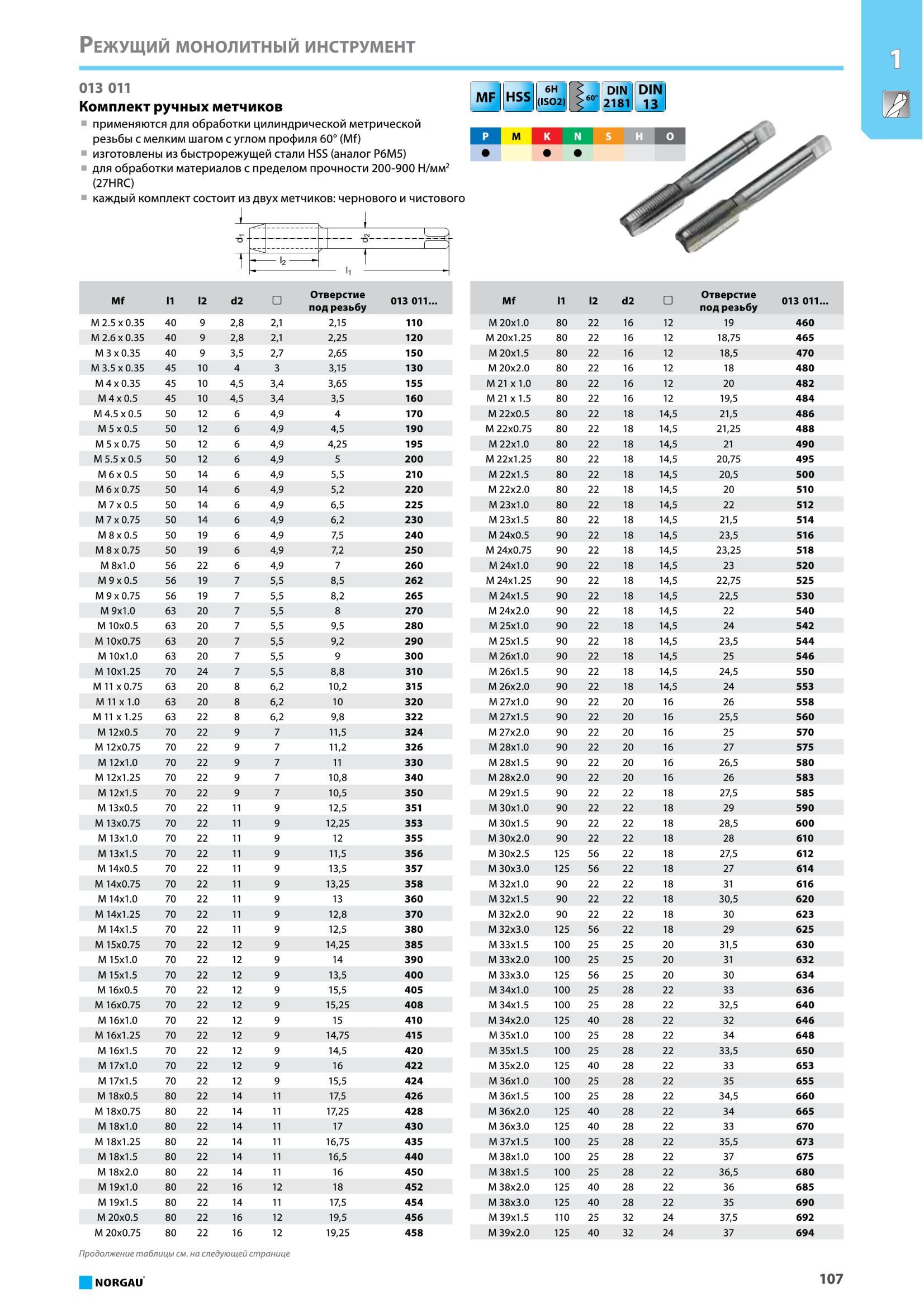

123 Каталог NORGAU 2016 Профессиональный инструмент Металлорежущий Слесарный Измерительный Стр.107 |
|||||
Комплект ручных метчиков применяются для обработки цилиндрической метрической резьбы с мелким шагом с углом профиля 60° (Mf) изготовлены из быстрорежущей сКомплект ручных метчиков применяются для обработки цилиндрической метрической резьбы с мелким шагом с углом профиля 60° (Mf) изготовлены из быстрорежущей стали HSS (аналог Р6М5) для обработки материалов с пределом прочности 200-900 Н/мм2 (27HRC) каждый комплект состоит из двух метчиков чернового и чистового MF HSS 1 р м к N S ° Mf 11 12 d2 Отверстие под резьбу 013 011 М 2.5x0.35 40 9 2,8 2,1 2,15 110 М 2.6x0.35 40 9 2,8 2,1 2,25 120 М 3x0.35 40 9 3,5 2,7 2,65 150 М 3.5x0.35 45 10 4 3 3,15 130 М 4x0.35 45 10 4,5 3,4 3,65 155 М 4x0.5 45 10 4,5 3,4 3,5 160 М 4.5 х 0.5 50 12 6 4,9 4 170 М 5 х 0.5 50 12 6 4,9 4,5 190 М 5 х 0.75 50 12 6 4,9 4,25 195 М 5.5 х 0.5 50 12 6 4,9 5 200 М 6 х 0.5 50 14 6 4,9 5,5 210 М 6 х 0.75 50 14 6 4,9 5,2 220 М 7x0.5 50 14 6 4,9 6,5 225 М 7 х 0.75 50 14 6 4,9 6,2 230 М 8x0.5 50 19 6 4,9 7,5 240 М 8 х 0.75 50 19 6 4,9 7,2 250 М 8x1.0 56 22 6 4,9 7 260 М 9x0.5 56 19 7 5,5 8,5 262 М 9 х 0.75 56 19 7 5,5 8,2 265 М 9x1.0 63 20 7 5,5 8 270 М 10x0.5 63 20 7 5,5 9,5 280 М 10x0.75 63 20 7 5,5 9,2 290 М 10x1.0 63 20 7 5,5 9 300 М 10x1.25 70 24 7 5,5 8,8 310 М 11 х 0.75 63 20 8 6,2 10,2 315 М11 х 1.0 63 20 8 6,2 10 320 М 11 х 1.25 63 22 8 6,2 9,8 322 М 12x0.5 70 22 9 7 11,5 324 М 12x0.75 70 22 9 7 11,2 326 М 12x1.0 70 22 9 7 11 330 М 12x1.25 70 22 9 7 10,8 340 М 12x1.5 70 22 9 7 10,5 350 М 13x0.5 70 22 11 9 12,5 351 М 13x0.75 70 22 11 9 12,25 353 М 13x1.0 70 22 11 9 12 355 М 13x1.5 70 22 11 9 11,5 356 М 14x0.5 70 22 11 9 13,5 357 М 14x0.75 70 22 11 9 13,25 358 М 14x1.0 70 22 11 9 13 360 М 14x1.25 70 22 11 9 12,8 370 М 14x1.5 70 22 11 9 12,5 380 М 15x0.75 70 22 12 9 14,25 385 М 15x1.0 70 22 12 9 14 390 М 15x1.5 70 22 12 9 13,5 400 М 16x0.5 70 22 12 9 15,5 405 М 16x0.75 70 22 12 9 15,25 408 М 16x1.0 70 22 12 9 15 410 М 16x1.25 70 22 12 9 14,75 415 М 16x1.5 70 22 12 9 14,5 420 М 17x1.0 70 22 12 9 16 422 М 17x1.5 70 22 12 9 15,5 424 М 18x0.5 80 22 14 11 17,5 426 М 18x0.75 80 22 14 11 17,25 428 М 18x1.0 80 22 14 11 17 430 М 18x1.25 80 22 14 11 16,75 435 М 18x1.5 80 22 14 11 16,5 440 М 18x2.0 80 22 14 11 16 450 М 19x1.0 80 22 16 12 18 452 М 19x1.5 80 22 14 11 17,5 454 М 20x0.5 80 22 16 12 19,5 456 М 20x0.75 80 22 16 12 19,25 458 таблицы см. на следующей странице Mf 11 12 d2 Отверстие под резьбу 013 011. М 20x1.0 80 22 16 12 19 460 М 20x1.25 80 22 16 12 18,75 465 М 20x1.5 80 22 16 12 18,5 470 М 20x2.0 80 22 16 12 18 480 М 21 х 1.0 80 22 16 12 20 482 М 21 х 1.5 80 22 16 12 19,5 484 М 22x0.5 80 22 18 14,5 21,5 486 М 22x0.75 80 22 18 14,5 21,25 488 М 22x1.0 80 22 18 14,5 21 490 М 22x1.25 80 22 18 14,5 20,75 495 М 22x1.5 80 22 18 14,5 20,5 500 М 22x2.0 80 22 18 14,5 20 510 М 23x1.0 80 22 18 14,5 22 512 М 23x1.5 80 22 18 14,5 21,5 514 М 24x0.5 90 22 18 14,5 23,5 516 М 24x0.75 90 22 18 14,5 23,25 518 М 24x1.0 90 22 18 14,5 23 520 М 24x1.25 90 22 18 14,5 22,75 525 М 24x1.5 90 22 18 14,5 22,5 530 М 24x2.0 90 22 18 14,5 22 540 М 25x1.0 90 22 18 14,5 24 542 М 25x1.5 90 22 18 14,5 23,5 544 М 26x1.0 90 22 18 14,5 25 546 М 26x1.5 90 22 18 14,5 24,5 550 М 26x2.0 90 22 18 14,5 24 553 М 27x1.0 90 22 20 16 26 558 М 27x1.5 90 22 20 16 25,5 560 М 27x2.0 90 22 20 16 25 570 М 28x1.0 90 22 20 16 27 575 М 28x1.5 90 22 20 16 26,5 580 М 28x2.0 90 22 20 16 26 583 М 29x1.5 90 22 22 18 27,5 585 М 30x1.0 90 22 22 18 29 590 М 30x1.5 90 22 22 18 28,5 600 М 30x2.0 90 22 22 18 28 610 М 30x2.5 125 56 22 18 27,5 612 М 30x3.0 125 56 22 18 27 614 М 32x1.0 90 22 22 18 31 616 М 32x1.5 90 22 22 18 30,5 620 М 32x2.0 90 22 22 18 30 623 М 32x3.0 125 56 22 18 29 625 М 33x1.5 100 25 25 20 31,5 630 М 33x2.0 100 25 25 20 31 632 М 33x3.0 125 56 25 20 30 634 М 34x1.0 100 25 28 22 33 636 М 34x1.5 100 25 28 22 32,5 640 М 34x2.0 125 40 28 22 32 646 М 35x1.0 100 25 28 22 34 648 М 35x1.5 100 25 28 22 33,5 650 М 35x2.0 125 40 28 22 33 653 М 36x1.0 100 25 28 22 35 655 М 36x1.5 100 25 28 22 34,5 660 М 36x2.0 125 40 28 22 34 665 М 36x3.0 125 40 28 22 33 670 М 37x1.5 100 25 28 22 35,5 673 М 38x1.0 100 25 28 22 37 675 М 38x1.5 100 25 28 22 36,5 680 М 38x2.0 125 40 28 22 36 685 М 38x3.0 125 40 28 22 35 690 М 39x1.5 110 25 32 24 37,5 692 М 39x2.0 125 40 32 24 37 694 NORGAU 107 Режущий монолитный инструмент 013 011 |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Монолитный режущий инструмент для обработки отверстий, фрезерования и точения (Каталог Norgau 2016) |
|||||
| Каталог NORGAU 2016 Профессиональный инструмент (Всего 1014 стр.) | |||||
| |
 120 |  121 Комплекты ручных монолитных метчиков Norgau из быстрорежущей стали применяются для обработки цилиндрической метрической резьбы с крупным шагом с углом проф |  122 |  124 |  125 Ручные комплектные монолитные метчики Norgau для обработки дюймовой американской унифицированной резьбы с углом профиля 60° с крупным шагом (UNC) Резьбонар |  126 |
| |
|||||
