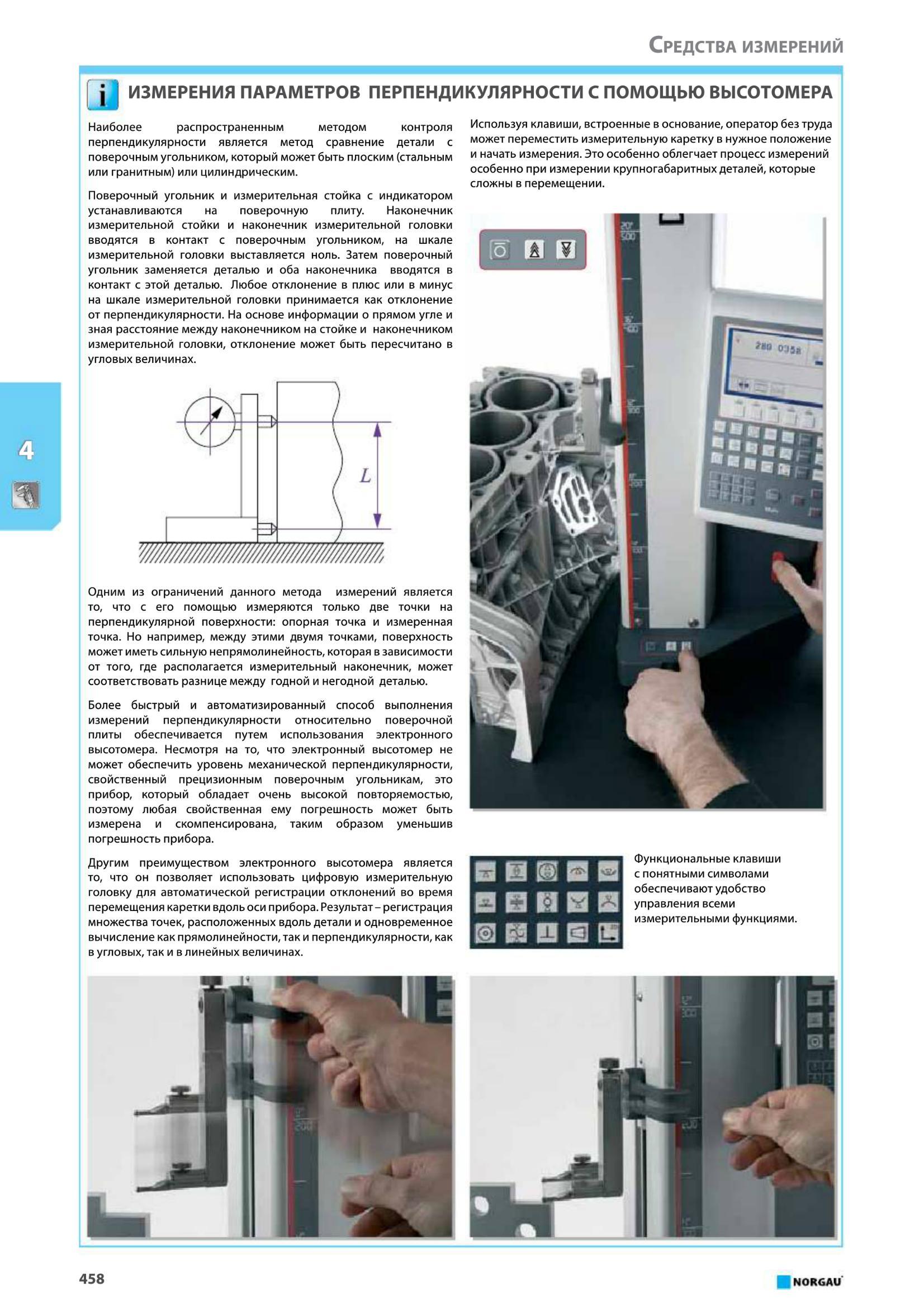

ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПЕРПЕНДИКУЛЯРНОСТИ С ПОМОЩЬЮ ВЫСОТОМЕРА Одним из ограничений данного метода измерений является то, что с его помощью измеряются только

ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПЕРПЕНДИКУЛЯРНОСТИ С ПОМОЩЬЮ ВЫСОТОМЕРА Одним из ограничений данного метода измерений является то, что с его помощью измеряются только две точки на перпендикулярной поверхности опорная точка и измеренная точка. Но например, между этими двумя точками, поверхность может иметь сильную непрямолинейность, которая в зависимости от того, где располагается измерительный наконечник, может соответствовать разнице между годной и негодной деталью. Более быстрый и автоматизированный способ выполнения измерений перпендикулярности относительно поверочной плиты обеспечивается путем использования электронного высотомера. Несмотря на то, что электронный высотомер не может обеспечить уровень механической перпендикулярности, свойственный прецизионным поверочным угольникам, это прибор, который обладает очень высокой повторяемостью, поэтому любая свойственная ему погрешность может быть измерена и скомпенсирована, таким образом уменьшив погрешность прибора. Другим преимуществом электронного высотомера является то, что он позволяет использовать цифровую измерительную головку для автоматической регистрации отклонений во время перемещения каретки вдоль оси прибора. Результат- регистрация множества точек, расположенных вдоль детали и одновременное вычисление как прямолинейности, так и перпендикулярности, как в угловых, так и в линейных величинах. Функциональные клавиши с понятными символами обеспечивают удобство управления всеми измерительными функциями. Наиболее распространенным методом контроля перпендикулярности является метод сравнение детали с поверочным угольником, который может быть плоским (стальным или гранитным) или цилиндрическим. Поверочный угольник и измерительная стойка с индикатором устанавливаются на поверочную плиту. Наконечник измерительной стойки и наконечник измерительной головки вводятся в контакт с поверочным угольником, на шкале измерительной головки выставляется ноль. Затем поверочный угольник заменяется деталью и оба наконечника вводятся в контакт с этой деталью. Любое отклонение в плюс или в минус на шкале измерительной головки принимается как отклонение от перпендикулярности. На основе информации о прямом угле и зная расстояние между наконечником на стойке и наконечником измерительной головки, отклонение может быть пересчитано в угловых величинах. Используя клавиши, встроенные в основание, оператор без труда может переместить измерительную каретку в нужное положение и начать измерения. Это особенно облегчает процесс измерений особенно при измерении крупногабаритных деталей, которые сложны в перемещении. 458 NORGAU Средства измерений
