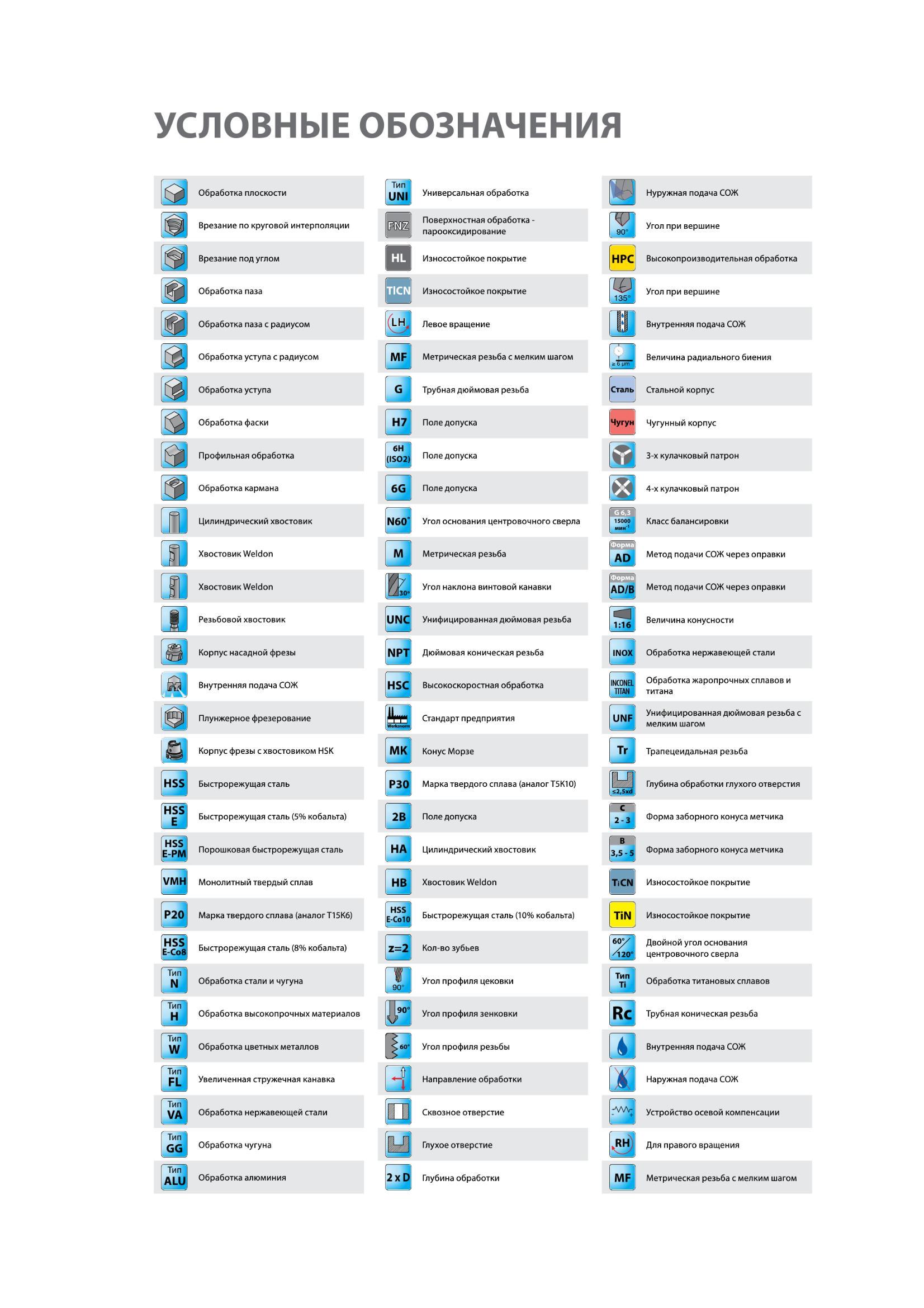

Инструмент Norgau Принятые графические условные обозначения на страницах инструментального каталога Норгау 2016 на русском языке _ Обработка плоскости Врезание по круговой интерполяции Врезание под углом Обработка паза Обработка паза с радиусом Обработка уступа с радиусом Обработка уступа Обработка фаски Профильная обработка Обработка кармана Цилиндрический хвостовик Хвостовик Weldon Хвостовик Weldon Резьбовой хвостовик Корпус насадной фрезы Внутренняя подача СОЖ Плунжерное фрезерование Корпус фрезы с хвостовиком HSK Быстрорежущая сталь Быстрорежущая сталь (5% кобальта) Порошковая быстрорежущая сталь Монолитный твердый сплав Марка твердого сплава (аналогТ15Кб) Быстрорежущая сталь (8% кобальта) Обработка стали и чугуна Обработка высокопрочных материалов Обработка цветных металлов Увеличенная стружечная канавка Обработка нержавеющей стали Обработка чугуна Обработка алюминия И 60 у м II а Универсальная обработка Поверхностная обработка -парооксидирование Износостойкое покрытие Износостойкое покрытие Левое вращение Метрическая резьба с мелким шагом Трубная дюймовая резьба Поле допуска Поле допуска Поле допуска Угол основания центровочного сверла Метрическая резьба Угол наклона винтовой канавки Унифицированная дюймовая резьба Дюймовая коническая резьба Высокоскоростная обработка Стандарт предприятия Конус Морзе Марка твердого сплава (аналог Т5К10) Поле допуска Цилиндрический хвостовик Хвостовик Weldon Быстрорежущая сталь (10% кобальта) Количество зубьев Угол профиля цековки Угол профиля зенковки Угол профиля резьбы Направление обработки Сквозное отверстие Глухое отверстие Глубина обработки итд AJ ad/b а UNF м а Е iCN TiN IT MF Нуружная подача СОЖ Угол при вершине Высокопроизводительная обработка Угол при вершине Внутренняя подача СОЖ Величина радиального биения Стальной корпус Чугунный корпус 3-х кулачковый патрон 4-х кулачковый патрон Класс балансировки Метод подачи СОЖ через оправки Метод подачи СОЖ через оправки Величина конусности Обработка нержавеющей стали Обработка жаропрочных сплавов и титана Унифицированная дюймовая резьба с мелким шагом Трапецеидальная резьба Глубина обработки глухого отверстия Форма заборного конуса метчика Форма заборного конуса метчика Износостойкое покрытие Износостойкое покрытие Двойной угол основания центровочного сверла Обработка титановых сплавов Трубная коническая резьба Внутренняя подача СОЖ Наружная подача СОЖ Устройство осевой компенсации Для правого вращения Метрическая резьба с мелким шагом УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЕНМ Тип N Ти Тип ALU
