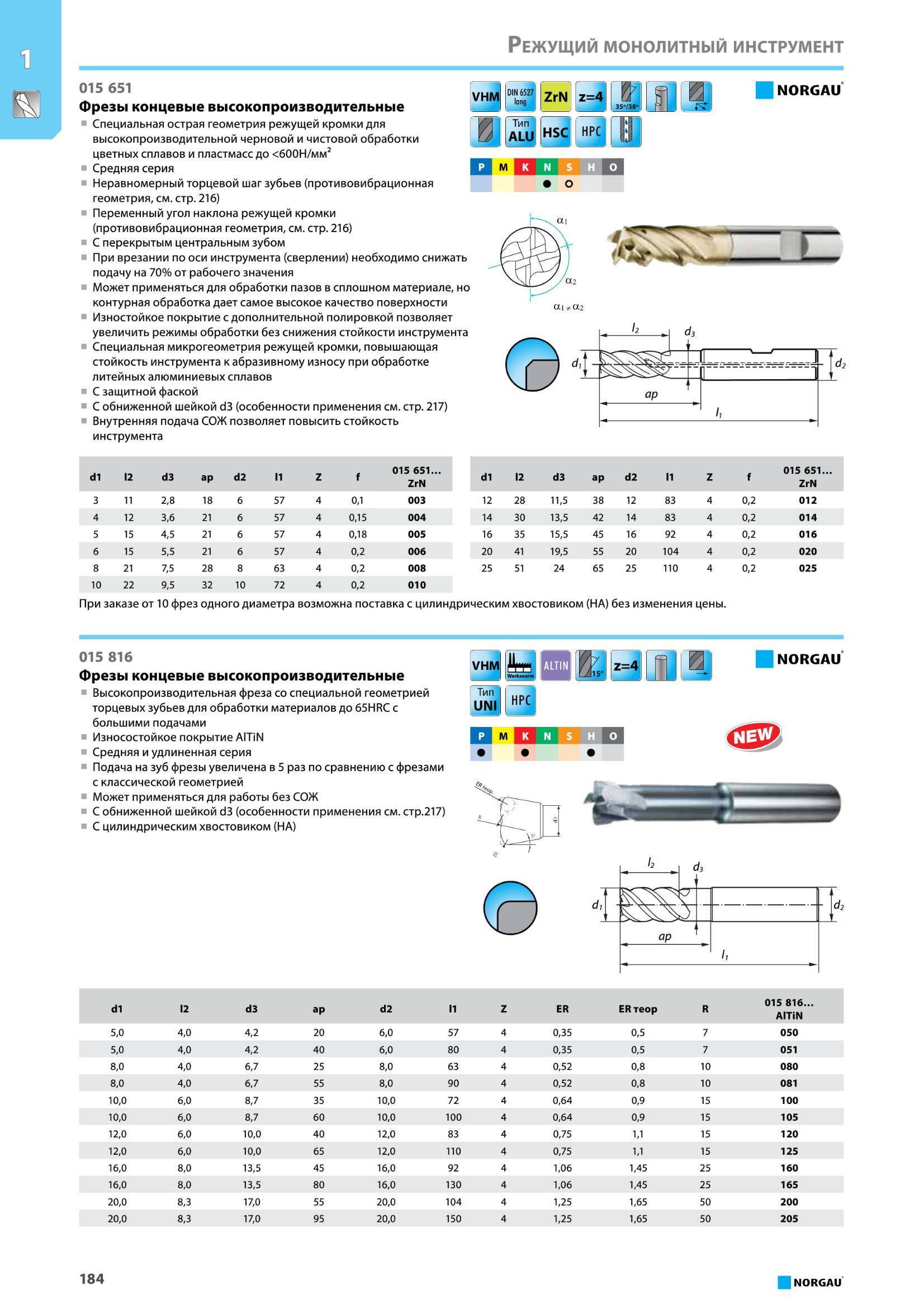

Фрезы концевые высокопроизводительные от Norgau Специальная острая геометрия режущей кромки для высокопроизводительной черновой и чистовой обработки цветны

Фрезы концевые высокопроизводительные от Norgau Специальная острая геометрия режущей кромки для высокопроизводительной черновой и чистовой обработки цветных сплавов и пластмасс до <600Н/мм2 Средняя серия Неравномерный торцевой шаг зубьев (противовибрационная геометрия, см. стр. 216) Переменный угол наклона режущей кромки (противовибрационная геометрия, см. стр. 216) С перекрытым центральным зубом При врезании по оси инструмента (сверлении) необходимо снижать подачу на 70% от рабочего значения Может применяться для обработки пазов в сплошном материале, но контурная обработка дает самое высокое качество поверхности Изностойкое покрытие с дополнительной полировкой позволяет увеличить режимы обработки без снижения стойкости инструмента Специальная микрогеометрия режущей кромки, повышающая стойкость инструмента к абразивному износу при обработке литейных алюминиевых сплавов С защитной фаской С обниженной шейкой d3 (особенности применения см. стр. 217) Внутренняя подача СОЖ позволяет повысить стойкость инструмента VHM DIN 6527 long ZrN z=4 \ тш Тип ALU HSC HPC i N S H 0 o NORGAU dl 12 d3 ap d2 11 Z f 015 651 ZrN d1 12 d3 ap d2 11 Z f 015 651 ZrN 3 11 2,8 18 6 57 4 0,1 003 12 28 11,5 38 12 83 4 0,2 012 4 12 3,6 21 6 57 4 0,15 004 14 30 13,5 42 14 83 4 0,2 014 5 15 4,5 21 6 57 4 0,18 005 16 35 15,5 45 16 92 4 0,2 016 6 15 5,5 21 6 57 4 0,2 006 20 41 19,5 55 20 104 4 0,2 020 8 21 7,5 28 8 63 4 0,2 008 25 51 24 65 25 110 4 0,2 025 10 22 9,5 32 10 72 4 0,2 010 При заказе от 10 фрез одного диаметра возможна поставка с цилиндрическим хвостовиком (НА) без изменения цены. 015 816 Фрезы концевые высокопроизводительные Высокопроизводительная фреза со специальной геометрией торцевых зубьев для обработки материалов до 65HRC с большими подачами Износостойкое покрытие AITiN Средняя и удлиненная серия Подача на зуб фрезы увеличена в 5 раз по сравнению с фрезами с классической геометрией Может применяться для работы без СОЖ С обниженной шейкой d3 (особенности применения см. стр.217) С цилиндрическим хвостовиком (НА) VHM йтз z=4 NORGAU P M О X (Л 015 816 dl 12 d3 ap d2 11 Z ER ERTeop R AITiN 5,0 4,0 4,2 20 6,0 57 4 0,35 0,5 7 050 5,0 4,0 4,2 40 6,0 80 4 0,35 0,5 7 051 8,0 4,0 6,7 25 8,0 63 4 0,52 0,8 10 080 8,0 4,0 6,7 55 8,0 90 4 0,52 0,8 10 081 10,0 6,0 8,7 35 10,0 72 4 0,64 0,9 15 100 10,0 6,0 8,7 60 10,0 100 4 0,64 0,9 15 105 12,0 6,0 10,0 40 12,0 83 4 0,75 1,1 15 120 12,0 6,0 10,0 65 12,0 110 4 0,75 1,1 15 125 16,0 8,0 13,5 45 16,0 92 4 1,06 1,45 25 160 16,0 8,0 13,5 80 16,0 130 4 1,06 1,45 25 165 20,0 8,3 17,0 55 20,0 104 4 1,25 1,65 50 200 20,0 8,3 17,0 95 20,0 150 4 1,25 1,65 50 205 184 NORGAU Режущий монолитный инструмент 015 651
